SMBJ22CA

SMBJ22CA 产品概述

一、产品简介

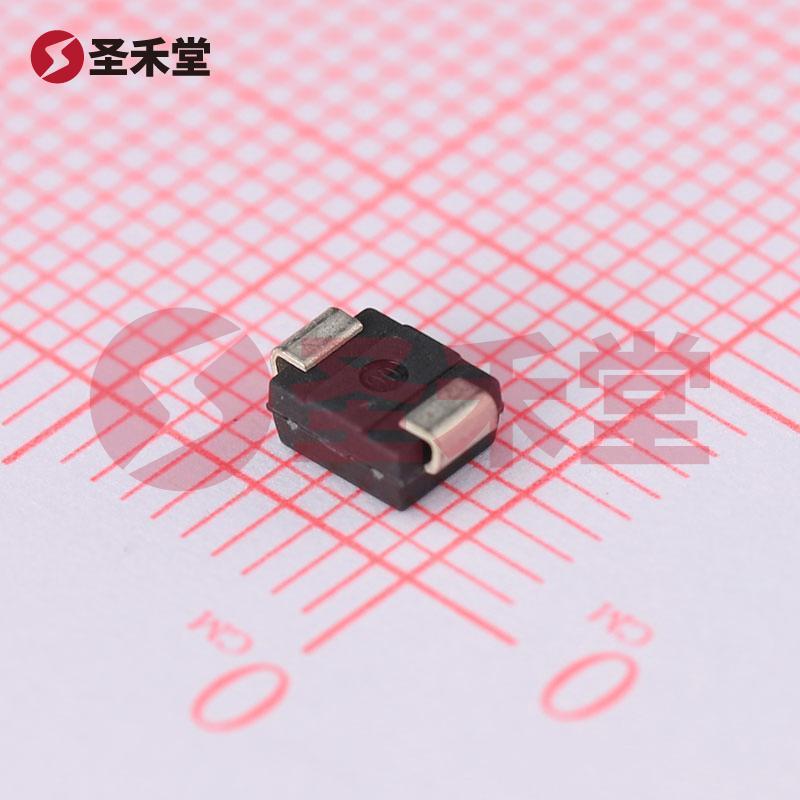

SMBJ22CA是一款高性能的瞬态电压抑制器（TVS）二极管，主要用于电源线路和信号线路的过电压保护。该产品由Littelfuse（美国力特）公司生产，采用表面贴装封装（DO-214AA / SMB），设计用于小型化、高效率的电子产品中。它的双向特性使其能够在电路中提供对正负两种电压极性的有效保护。

二、技术参数

1. 极性: Bidirectional（双向）
2. 峰值脉冲电流（10/1000µs）: 16.9 A
3. 箝位电压: 35.5 V
4. 击穿电压（最小值）: 24.4 V
5. 反向关断电压（典型值）: 22 V
6. 功率 - 峰值脉冲: 600 W
7. 工作温度范围: -65°C ~ 150°C（TJ）
8. 封装类型: DO-214AA (SMB)
9. 电源线路保护: 无

三、应用场景

由于其出色的瞬态电压抑制性能，SMBJ22CA广泛应用于以下领域：

• 通信设备: 保护信号线路避免由于雷电或其他瞬态现象引起的电压尖峰。
• 消费电子: 保护微控制器及其他敏感元件，确保设备的可靠工作。
• 工业设备: 在工控设备中提供过电压保护，避免设备损坏。
• 汽车电子: 避免车辆电气系统的瞬态电压给车载电子设备带来的损害。

四、设计优势

1. 高可靠性与耐用性: SMBJ22CA设计考虑了高耐压和热稳定性，能够在极端环境下工作，适用于广泛的工业与消费品应用。

2. 小型化与节省空间: 采用DO-214AA封装，体积小巧，非常适合在空间受限的设计中使用，特别适合现代电子产品追求小型化的趋势。

3. 热性能优越: 的工作温度范围广泛，使SMBJ22CA能够在高温或低温的极端条件下稳定工作，适用于多种环境。

4. 高电流处理能力: 其峰值脉冲电流能力为16.9 A，能够有效应对大幅度的过电压冲击，为被保护的设备提供了额外的安全保障。

5. 易于集成: 表面贴装的特性使其易于集成到现有的PCB电路板设计中，减少设计和制造复杂性。

五、总结

SMBJ22CA是一款设计精良的瞬态电压抑制器，凭借其强大的性能特点，能够为电气和电子设备提供有效的过电压保护，是现代电子设备不可或缺的保护器件。无论是在消费电子、工业控制、通信设备还是汽车电子领域，SMBJ22CA都展示了其优越的可靠性和性能，是提高产品竞争力、确保设备安全性的重要选择。

通过选用SMBJ22CA产品, 设计工程师能够有效增强产品的抗击能力，减少潜在的损坏风险，并提高设备的整体稳定性和可靠性，适应不断变化的市场需求。
