SMBJ22A
SMBJ22A参数
| 极性 | Unidirectional | 峰值脉冲电流（10/1000us） | 16.9A |
| 箝位电压 | 35.5V | 击穿电压（最小值） | 24.4V |
| 反向关断电压（典型值） | 22V | 类型 | 齐纳 |
| 单向通道 | 1 | 电压 - 反向断态（典型值） | 22V |
| 电压 - 击穿（最小值） | 24.4V | 不同 Ipp 时电压 - 箝位（最大值） | 35.5V |
| 电流 - 峰值脉冲 (10/1000µs) | 16.9A | 功率 - 峰值脉冲 | 600W |
| 电源线路保护 | 无 | 应用 | 通用 |
| 工作温度 | -65°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AA，SMB | 供应商器件封装 | DO-214AA（SMBJ） |
SMBJ22A手册
SMBJ22A概述
产品概述：SMBJ22A TVS 二极管
一、产品简介
SMBJ22A是一款高性能的瞬态电压抑制器（TVS），专为保护敏感电子设备免受瞬时浪涌电流和电压的损害设计。其广泛应用于各种电子设备的过电压保护中，涵盖消费电子、通信设备、电源模块等领域。该器件由美国力特（Littelfuse）公司生产，具备优秀的电气性能和可靠性。
二、主要特性
- 极性：单向（Unidirectional）
- 峰值脉冲电流（Ipp）：16.9A（10/1000us）
- 箝位电压：35.5V
- 击穿电压（最低值）：24.4V
- 反向关断电压（典型值）：22V
- 功率：600W（峰值脉冲）
- 工作温度范围：-65°C至150°C（TJ）
三、电气性能
SMBJ22A的电气性能极其优秀，尤其适合瞬态电压保护应用。其最大箝位电压为35.5V，能够有效限制过电压对下游电路的冲击。击穿电压的最低值为24.4V，提供了良好的电压稳定性，确保器件在工作状态时的可靠性。同时，16.9A的峰值脉冲电流能力使其在面对瞬时电压浪涌时具备一定的承受能力。
四、封装与安装

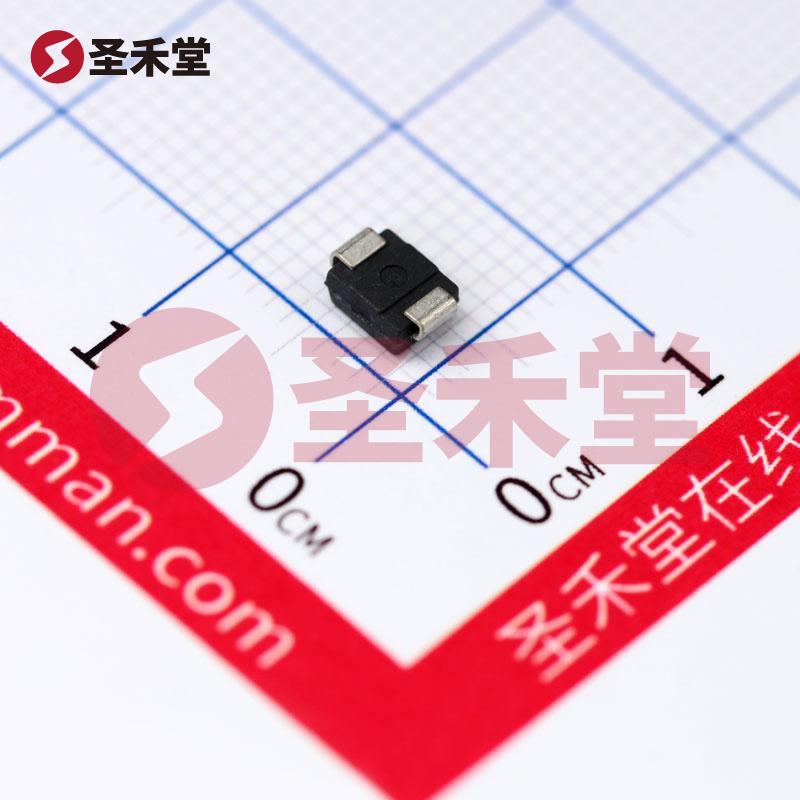

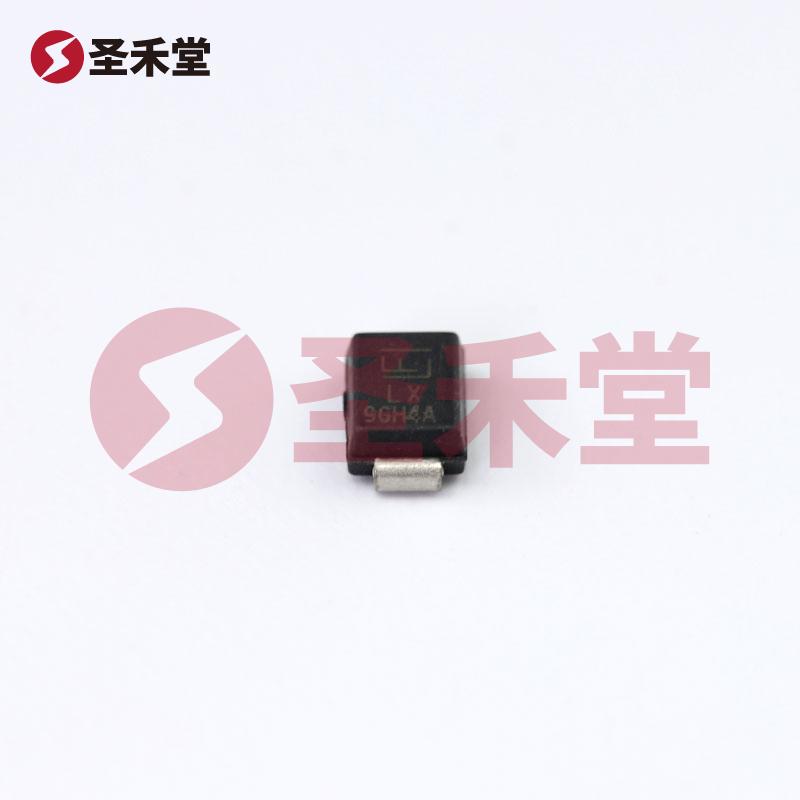

该产品采用DO-214AA表面贴装型封装（SMB），其占用空间小、热管理性能良好，适合现代电子设备的布局要求。表面贴装技术（SMT）使得其在自动化生产线上的应用变得更加便捷，大幅提升了生产效率。
五、应用场景
SMBJ22A的应用场景非常广泛，主要包括：
消费电子：如智能手机、平板电脑、电视等，保护其内置电路板免受静电放电（ESD）和电源干扰。
通信设备：在网络设备、信号处理器等电路中的应用，可以有效降低瞬态电压带来的设备损坏风险。
电源模块：使用SMBJ22A来防止电源线路保护过程中可能遇到的过电压事件，确保电源模块的稳定运行。
汽车电子：在汽车电子设备中，提供过压保护，保障驾驶安全和设备的正常工作。
六、市场优势
作为美国力特公司的产品，SMBJ22A不仅保证了卓越的质量和可靠性，还提供了一流的客户服务和技术支持。此外，其完善的市场覆盖以及良好的渠道分销策略，使得该产品在全球范围内都非常容易获取，进一步加强了其市场竞争力。
七、综合考虑
SMBJ22A以其优越的电气参数、良好的封装设计和广泛的应用前景，成为了当今电子设备保护的理想选择。在快速发展的现代科技中，保护电路免受瞬态电压影响是确保设备正常运行和延长使用寿命的关键。而SMBJ22A的出现，正是为了满足这一需求，为电子产品提供有效的安全屏障。
综上所述，SMBJ22A产品以其卓越的性能和广泛的适用性，成为了电子设备过电压保护领域的热门选择，是设备设计工程师和制造商值得信赖的保护器件。
