SM6T24CA

产品概述：SM6T24CA - 双向瞬态电压抑制二极管 (TVS Diode)

1. 引言

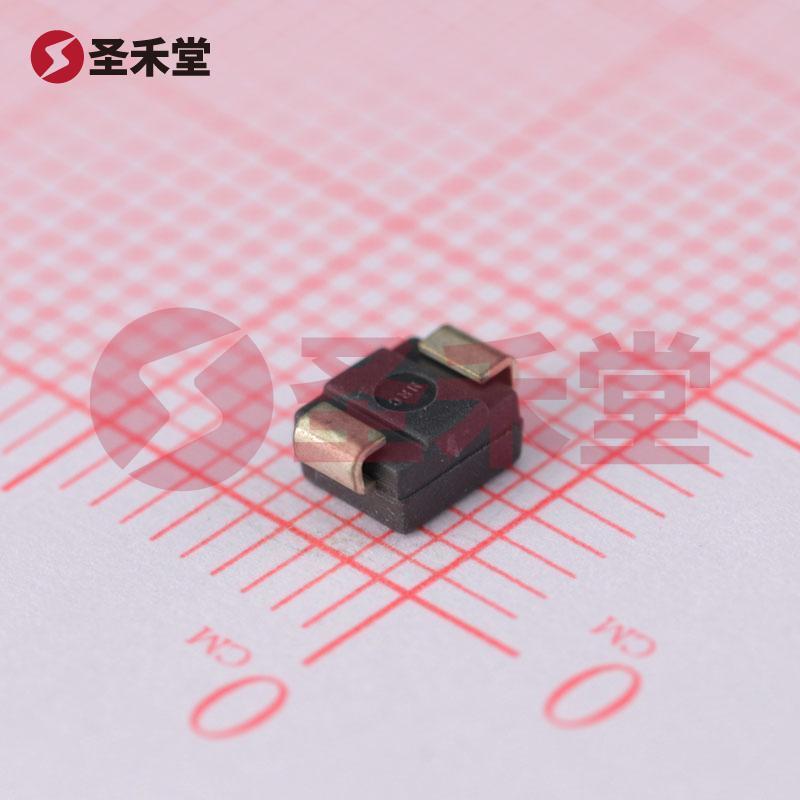

SM6T24CA 是一款由意法半导体（STMicroelectronics）生产的双向瞬态电压抑制二极管，专为保护敏感的电子元器件免受瞬时过电压和浪涌电流损害而设计。该器件采用SMB（DO-214AA）封装形式，支持表面贴装，适用于空间受限和高密度的电路板应用。

2. 主要特性与参数

SM6T24CA 的设计考虑了广泛的应用需求，其主要参数特性如下：

• 极性: 该器件为双向结构，使其可以同时在正负电压下有效工作，提高了其通用性。
• 峰值脉冲电流（10/1000us）: 可承受高达 18A 的脉冲电流，表明其在面对瞬态事件如雷击或电源开关时的强大保护能力。
• 箝位电压: 在发生过电压时，器件的箝位电压可达 33.2V，确保保护元件免受损害。
• 击穿电压（最小值）: 器件的击穿电压为 22.8V，确保在超过该电压时能够立即导通，提供有效的避雷功能。
• 反向关断电压（典型值）: 20.5V，有助于设备在正常工作条件下保持稳定，不产生误导通。
• 电流 - 峰值脉冲 (10/1000µs): 器件可在 93A 的极端条件下工作，进一步提升了其耐浪涌能力。
• 功率 - 峰值脉冲: 600W，说明该器件能够有效应对突发的过载情况。
• 工作温度范围: -55°C 至 150°C，显示出在极端环境下的可靠性和适用性，适合航空、工业和汽车等领域。
• 安装类型: 表面贴装型，便于在现代自动化生产线上粘贴和焊接。
• 封装类型: SMB（DO-214AA），该封装不仅提供良好的散热性，还能实现高密度的布线。

3. 应用领域

SM6T24CA 的应用广泛，主要包括：

• 消费电子产品: 为手机、平板、电脑等设备提供过电压保护。
• 工业控制系统: 在PLC、传感器和执行器中保护控制信号免受浪涌影响。
• 汽车电子: 增强车载电子设备如传感器、控制单元以及娱乐系统的防护性能。
• 通信设备: 保护网络和通信设备免受雷电冲击和电源干扰。
• 电源系统: 用于开关电源和变换器中，提供额外的安全保护。

4. 结论

SM6T24CA 是一款高性能的双向瞬态电压抑制二极管，凭借其卓越的电压和电流承载能力，为各种电子应用提供了可靠的过电压保护。其宽广的工作温度范围和紧凑的封装设计，确保其在恶劣环境中仍能可靠工作，是设计师在选择保护器件时的理想选择。无论是在消费电子、工业自动化还是汽车电子领域，SM6T24CA 都能够有效提升设备的安全性与稳定性，为现代电子产品提供强有力的保护。
