封装/外壳 | PowerPAK® 1212-8 | FET类型 | N沟道 |
漏源极电压(Vdss) | 30V | 栅源电压 Vgss | ±20V |
安装类型 | 表面贴装(SMT) | FET 类型 | N 通道 |
技术 | MOSFET(金属氧化物) | 漏源电压(Vdss) | 30V |
25°C 时电流 - 连续漏极 (Id) | 16A(Tc) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 13.5 毫欧 @ 10A,10V | 不同 Id 时 Vgs(th)(最大值) | 2.5V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 23nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 846pF @ 15V | 功率耗散(最大值) | 3.5W(Ta),27.7W(Tc) |
工作温度 | -55°C ~ 150°C(TJ) | 供应商器件封装 | PowerPAK® 1212-8 |

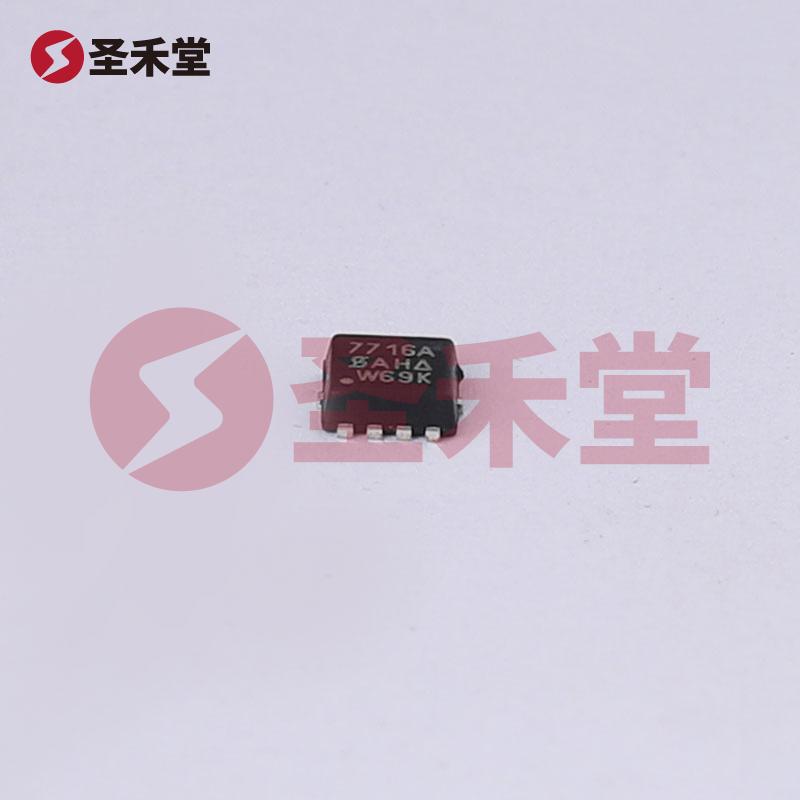

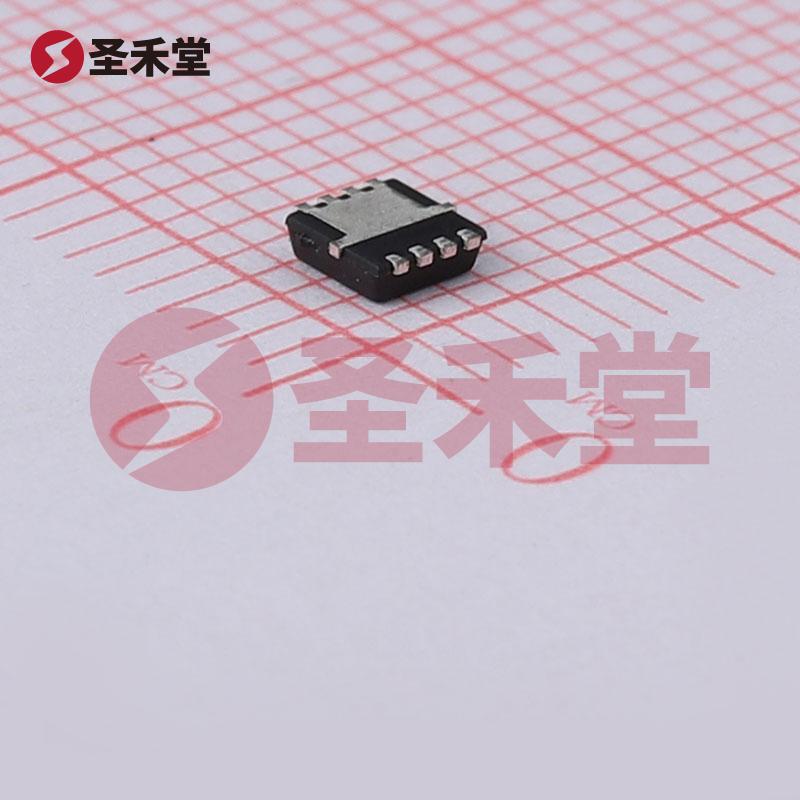

SI7716ADN-T1-GE3 是威世(VISHAY)公司推出的一款高性能 N 沟道场效应管(MOSFET),采用高效的 PowerPAK® 1212-8 封装设计,专为各种高电流和高效率的电源管理应用而设计。该元件的工作电压为 30V,连续漏极电流高达 16A,适合用于电源开关、DC-DC 转换器、马达驱动以及其他需要高效能的应用场景。
封装/外壳:
FET 类型:
漏源极电压 (Vdss):
栅源电压 (Vgss):
电流:
导通电阻 (Rds(on)):
阈值电压 (Vgs(th)):
栅极电荷 (Qg):
输入电容 (Ciss):
功率耗散:
工作温度:
SI7716ADN-T1-GE3 的广泛应用包括但不限于以下领域:
SI7716ADN-T1-GE3 作为一款高性能 N 沟道 MOSFET,凭借其优越的电气性能、紧凑的封装设计和适应广泛工作环境的能力,成为许多电子应用中不可或缺的元件。设计工程师可以利用其低导通电阻、高电流承受能力与良好的热特性,优化电源效率,提高系统可靠性。同时,威世(VISHAY)的品牌保证了产品质量和稳定性,使其成为业界认可的选择。
