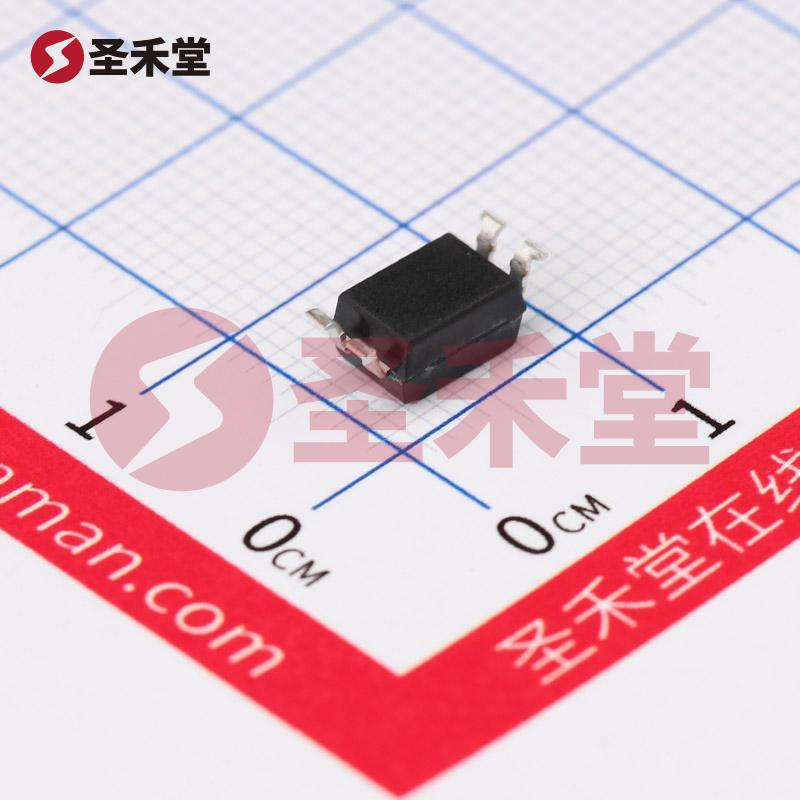

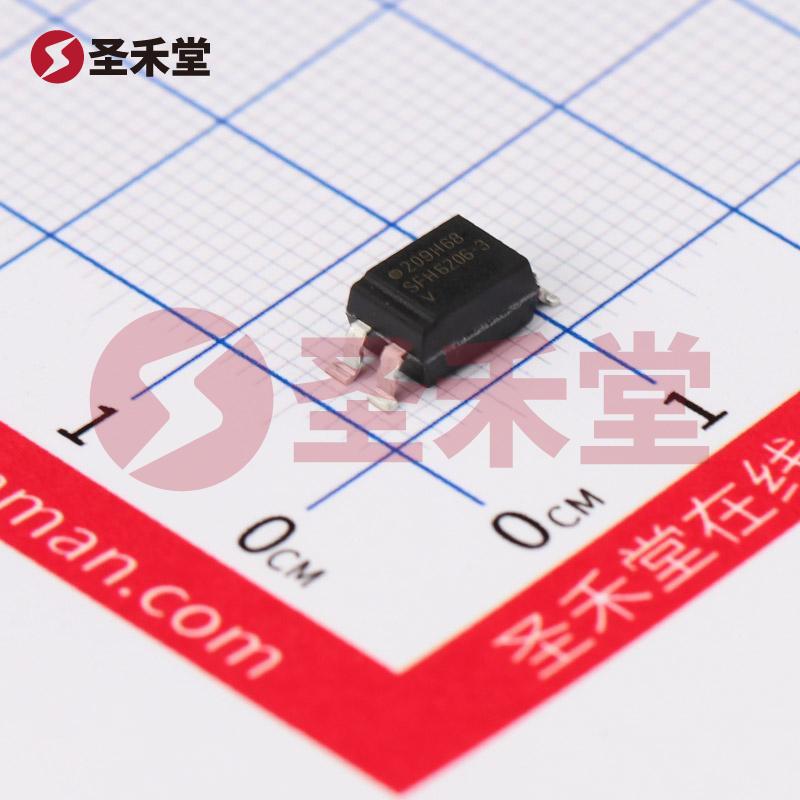

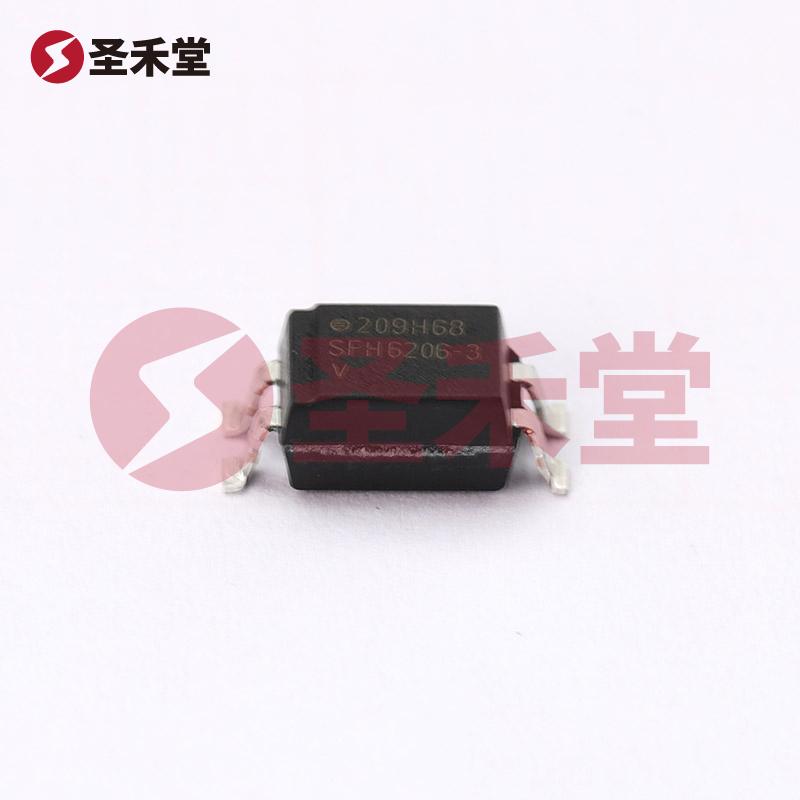

SFH6206-3T
品牌 :
VISHAY(威世)
封装 :
4-SMD
包装 :
编带
重量 :
2.23g
描述 :
晶体管输出光耦 AC,DC 光电三极管 50mA 1.25V SMD-4P
库存 :
4552(起订量1,增量1)
批次 :
2年内数量 :
X
2.29按整 :
圆盘(1圆盘有1000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥2.29
--
50+
￥1.76
--
1000+
￥1.47
--
10000+
产品参数
产品手册
产品概述
SFH6206-3T参数
| 输入类型 | AC, DC | 通道数目 | 1 |
| 隔离电压 | 5300Vrms | 输出电压(最大) | 70V |
| 输出电流(Max) | 50mA | 产品类型 | 晶体管输出 |
| 通道数 | 1 | 电压 - 隔离 | 5300Vrms |
| 电流传输比（最小值） | 100% @ 10mA | 电流传输比（最大值） | 320% @ 10mA |
| 接通 / 关断时间（典型值） | 3µs，2.3µs | 上升/下降时间（典型值） | 2µs，2µs |
| 输出类型 | 晶体管 | 电压 - 输出（最大值） | 70V |
| 电流 - 输出/通道 | 50mA | 电压 - 正向 (Vf)（典型值） | 1.25V |
| 电流 - DC 正向 (If)（最大值） | 60mA | Vce 饱和压降（最大） | 400mV |
| 工作温度 | -55°C ~ 100°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | 4-SMD，鸥翼 | 供应商器件封装 | 4-SMD |
SFH6206-3T手册
SFH6206-3T概述
产品概述：SFH6206-3T
SFH6206-3T 是一款高性能的光电耦合器，采用晶体管输出设计，专用于实现电气隔离和信号传输。该器件由知名品牌 VISHAY（威世）生产，具备广泛的应用场景，适合要求高隔离电压和低功耗的各种电子电路中。
基本参数
- 输入类型：该光耦支持 AC 和 DC 两种输入类型，适应性强，能够在多种电源环境下稳定工作。
- 通道数：单通道设计，适合简单的信号传输需求。
- 隔离电压：SFH6206-3T 的隔离电压高达 5300Vrms，确保在高电压环境下，输入与输出之间的电气隔离，保障设备的安全性和可靠性。
- 输出电压 & 电流：该产品最大输出电压为 70V，输出电流可达 50mA，能够满足大部分信号传输和电源控制需求。
性能特点
电流传输比：该光耦的电流传输比高达 320%（@10mA），最小值为 100%（@10mA），这意味着在输入电流的情况下，输出电流能够有效增强，提供更强的信号驱动能力。
快速响应时间：SFH6206-3T 的接通/关断时间典型值分别为 3µs 和 2.3µs，能够快速响应输入信号变化。其上升和下降时间均为 2µs，显著提升了信号传输的速率，适合高频率的应用场合。
低正向电压：正向电压（Vf）典型值为 1.25V，显示出其低功耗特性，使其在长时间连续工作中，可以有效降低功耗。
饱和压降：Vce 饱和压降最大为 400mV，进一步优化了能量损耗，确保在大负载条件下仍然保持较高的效能。
工作环境
SFH6206-3T 的工作温度范围为 -55°C 到 100°C，适合在极端环境下稳定运行，具备显著的耐温性能，加之其表面贴装式的设计，使得其在PCB设计中更具灵活性，生成丰富多样的电路布局。
封装与安装
- 封装类型：该器件采用 4-SMD 封装，体积小巧，适合现代电子设备日益缩小的尺寸要求。
- 安装类型：表面贴装(SMD)的设计使得其具有更高的组装效率，适合自动化生产。
应用场景
SFH6206-3T 广泛应用于工业自动化、家电、消费电子、以及各种需要电气孤岛的电源管理与信号隔离的场合。它适合用于微控制器接口、监控和测量仪器、以及高电压设备的安全隔离方案。
结论
总之，SFH6206-3T 是一款以高隔离电压、高输出电流和快速响应特性为亮点的光电耦合器。凭借其出色的性能和广泛的应用场景，SFH6206-3T 适合现代电子设备中对安全性、稳定性和效率的高要求，成为广大工程师和设计师的理想选择。
