SBR20100CT

SBR20100CT 产品概述

概述

SBR20100CT是一款高性能的超级势垒整流器（SBR），它采用了共阴极配置，专为高效能电力转换应用而设计。其主要应用包括开关电源、DC-DC转换器、电机驱动、逆变器等，其优越的性能使其在不同领域得到广泛应用。该器件可在高温和高压环境下工作，保证了其在极端条件下的可靠性。

关键规格

• 直流反向耐压（Vr）: 100V
• 平均整流电流（Io）: 10A（单个二极管），两颗并联成对时可提供20A的整流能力
• 正向压降（Vf）: 820mV（在10A电流下测得）
• 反向泄漏电流: 100µA（在100V时）
• 速度: 快速恢复特性，响应时间小于500ns，适合高频应用
• 工作温度范围: -65°C至175°C，适合严苛的工作环境
• 封装形式: TO-220AB，便于通孔安装

设计优势

1. 高效率: SBR20100CT的正向压降较低（820mV @ 10A），意味着在整流过程中能量损失减少，从而提高了整体的电源转换效率。这一特性对提升系统性能、减少发热及提高系统稳定性至关重要。

2. 宽广的工作温度范围: 该器件的工作温度范围从-65°C到175°C，使其在高温或低温环境下均能正常工作。广泛的温度范围以及高度的耐压能力使得SBR20100CT成为航空航天、汽车电子及工业设备等领域的理想选择。

3. 快速恢复特性: 相较于常规二极管，SBR具有更快的反向恢复时间，这对减少开关损耗和提高开关频率尤为重要，可以在高频应用中有效降低波形失真。

4. 稳定的反向电压性能: 该器件即便在较高的工作电压下，其反向泄漏电流（100µA @ 100V）也保持在较低水平，保证了设备的高可靠性。

应用场景

• 开关电源: 在开关电源中，SBR20100CT可以被用于整流阶段，有助于提升电源转换的效率，减少发热。
• DC-DC转换器: 该器件适用于需在高电流和高频条件下工作的DC-DC转换器，保证高效能和稳定性。
• 电机驱动: 在电机驱动电路中，能够有效降低开关损耗，动物东提升驱动效率和减少热量散发。
• 逆变器: SBR20100CT在逆变器中充当关键整流器，对提高能量转换效率起到了积极的作用，特别是在太阳能逆变器等可再生能源应用中。

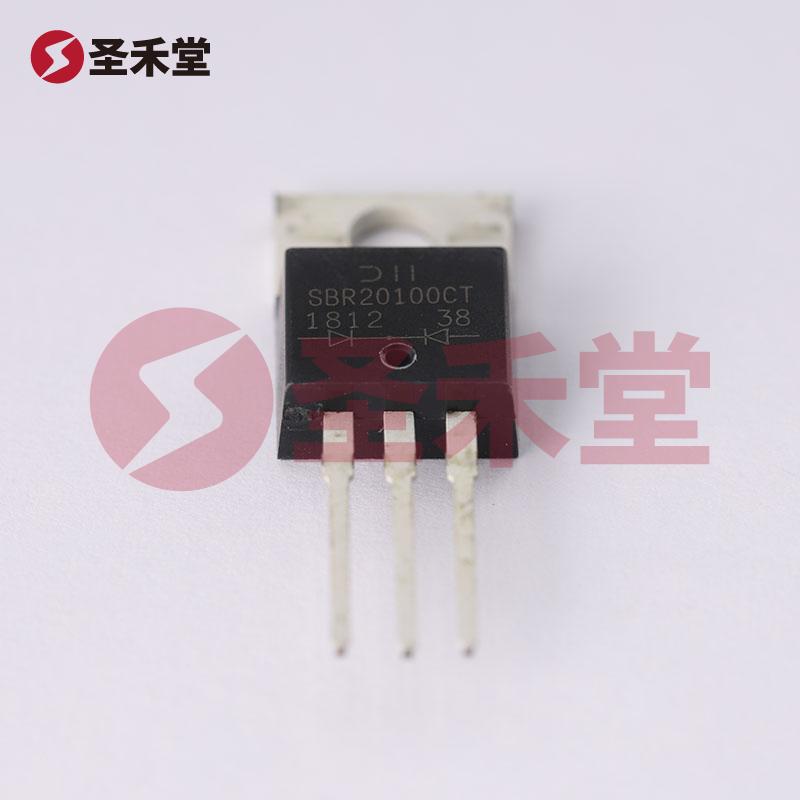

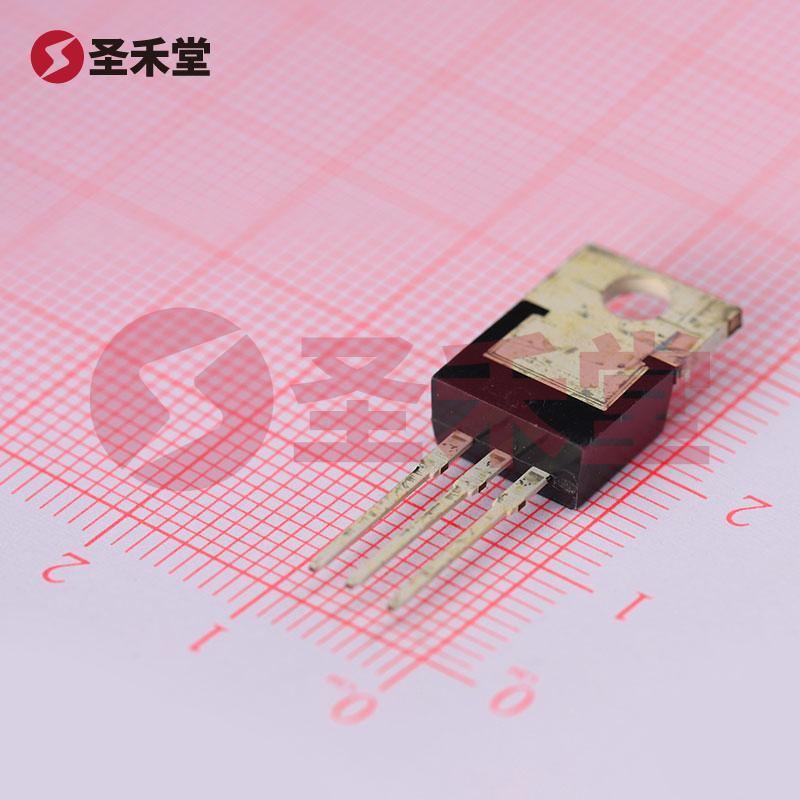

封装与安装

SBR20100CT采用TO-220AB封装，具备良好的散热性能和机械强度，适合通孔安装的电路板设计。它的结构设计既方便了与PCB的良好连接，又使得散热设计得以优化，适合高功率应用。

总结

SBR20100CT是一款兼具高电流承受能力和低正向压降的超级势垒整流器，凭借其优异的电气特性、广泛的工作温度范围及较低的反向漏电流，这款器件为现代电力电子设备的发展提供了强大支持。无论是用于高效能电源设计还是关键信号整流场合，SBR20100CT都是一个不可或缺的选择。
