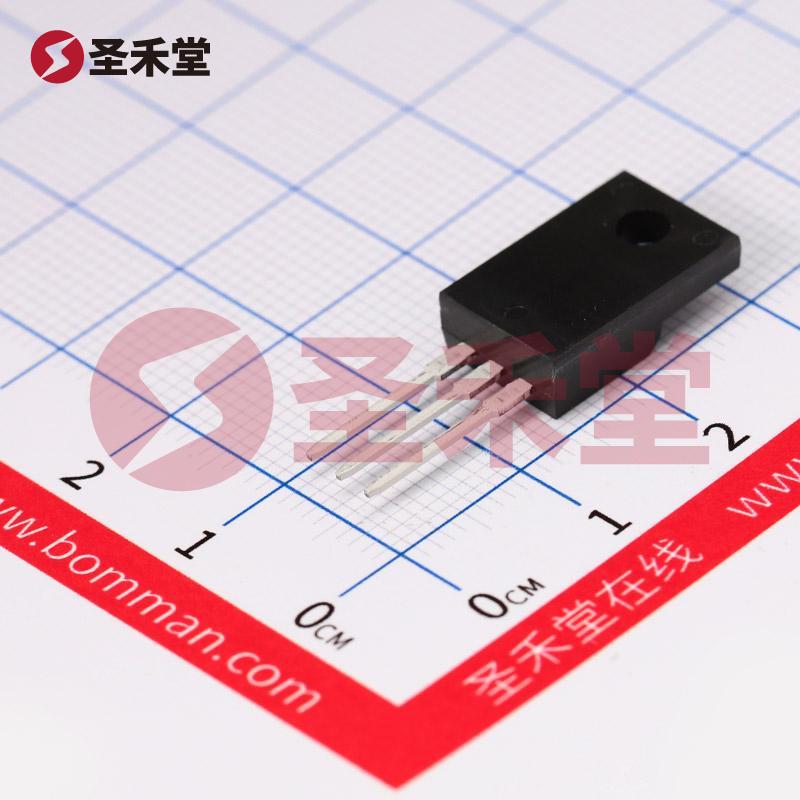

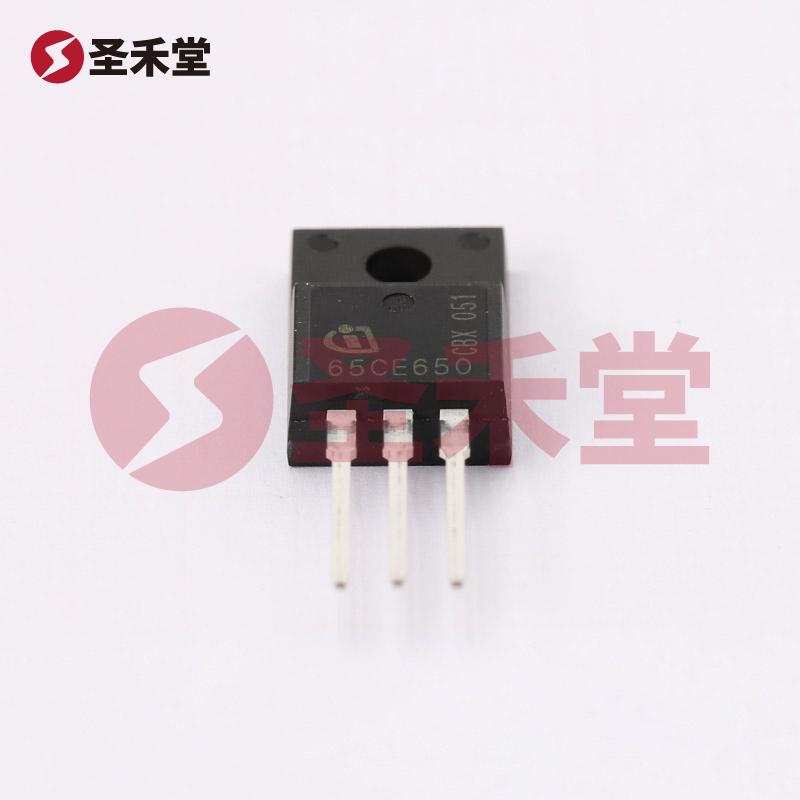

IPA65R650CE 产品实物图片
IPA65R650CE 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

IPA65R650CE

商品编码: BM0000283417
品牌 :
Infineon(英飞凌)
封装 :
PG-TO220-3
包装 :
管装
重量 :
2.815g
描述 :
场效应管(MOSFET) 28W 650V 7A 1个N沟道 TO-220F
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
3.18
按整 :
管(1管有500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥3.18
--
50+
¥2.44
--
5000+
产品参数
产品手册
产品概述

IPA65R650CE参数

漏源电压(Vdss)650V连续漏极电流(Id)(25°C 时)7A
栅源极阈值电压3.5V @ 210uA漏源导通电阻650mΩ @ 2.1A,10V
最大功率耗散(Ta=25°C)28W类型N沟道

IPA65R650CE手册

empty-page
无数据

IPA65R650CE概述

产品概述:IPA65R650CE(N沟道场效应管)

1. 产品简介

IPA65R650CE是由英飞凌(Infineon)公司制造的一款高性能N沟道场效应管(MOSFET),其具有650V的漏源电压(Vdss)、7A的连续漏极电流(Id)及较低的漏源导通电阻(Rds(on)),适用于多种高压电源管理和开关应用。该器件是PG-TO220-3封装,便于散热和安装,适合在各种电子设备中使用。

2. 关键参数

  • 漏源电压(Vdss): IPA65R650CE可承受最高650V的漏源电压,适用于高压电源转换器及电动机驱动等应用场景。

  • 连续漏极电流(Id): 在25°C环境温度下,该MOSFET可以承载高达7A的连续漏极电流,保证在常规工作条件下的可靠性和稳定性。

  • 栅源极阈值电压: 该器件的栅源极阈值电压为3.5V(在210μA的栅流下测得),确保了对控制信号的良好响应。

  • 漏源导通电阻(Rds(on)): 在2.1A电流和10V栅源电压下,该MOSFET的漏源导通电阻为650mΩ,充分降低了在工作过程中产生的功耗,提高了系统能效。

  • 最大功率耗散: 在25°C环境下,该器件的最大功率耗散为28W,适合在负载变化和高温环境下工作。

3. 应用领域

IPA65R650CE主要用于高压开关电源、电动机驱动、照明控制、逆变器、光伏逆变器等应用。在这些应用中,它能够有效地控制电流,降低能耗,同时保持系统的可靠运行。

4. 性能特性

  • 高效能: 该MOSFET的低漏源导通电阻和高功率耗散能力,使其在开关设备中的应用更加高效,有助于提高系统的整体能耗控制。

  • 稳定性与可靠性: 英飞凌作为行业内的知名品牌,其产品在可靠性、耐用性方面都经过严格测试,符合多种工业标准,极大增强了应用产品的市场竞争力。

  • 良好的散热能力: PG-TO220-3封装的设计提供了良好的散热性能,尤其在高功率应用中,可以有效降低器件的工作温度,从而延长使用寿命并提高系统的可靠性。

5. 使用注意事项

在使用IPA65R650CE时,需要注意的事项包括:

  • 确保在规定的工作电流和电压范围内操作,以避免器件损坏。

  • 对于栅极驱动的设计,应保证必要的栅源电压,以确保MOSFET能够彻底导通并达到最低的导通电阻。

  • 在高频应用中,需要考虑开关损耗,以及器件的开关速度响应,以优化其在实际电路中的表现。

6. 结论

IPA65R650CE是一款高性能的N沟道场效应管,适用于高压开关电源、驱动电路以及其他需要高电压、高效率的应用场景。通过其出色的电气特性与英飞凌的品牌保障,IPA65R650CE无疑是设计师在选择MOSFET时的重要考虑对象。在不断发展的电子应用领域中,IPA65R650CE凭借其卓越的性能与适应性,将为产品的创新与能效提升提供强有力的支持。
