HEF4013BT,653

HEF4013BT,653 产品概述

概述

HEF4013BT,653是一款高性能的D型双触发器，属于4000B系列逻辑电路。这款元器件被广泛应用于数字电路中，用于存储和处理数据，尤其是在时序逻辑电路中。HEF4013BT,653结合了高工作电压范围、快速的时钟频率与低功耗特性，使其成为现代电子设计中的一种理想选择。

基本特征

HEF4013BT,653的基本特征如下：

• 逻辑电路系列：4000B系列，确保与众多其他逻辑器件的兼容性。
• 触发器类型：D型触发器，具有预设（SET）和复位（RESET）功能，在信号的正边沿进行捕捉和存储。
• 电路/元件数：包含两个独立的D型触发器单元，便于在单一封装中实现多个功能。
• 输入数/每元件位数：每个元件具有1个输入位，简化了设计并降低了电路复杂度。

电气特性

HEF4013BT,653具有广泛的电压和频率特性：

• 工作电压范围：从3V到15V，适用于各种低电压和高电压应用。
• 最大时钟频率：享有高达40MHz的操作频率，适用于高速数字电路设计。
• 传播延迟：在最大CL（负载电容）为50pF和15V的条件下，最大传播延迟仅为60纳秒，确保快速的数据传输和响应时间。
• 输出电流：输出高、低电流均可达到3.4mA，适合与其他逻辑器件直接连接。

功耗

在静态状态下，HEF4013BT,653的静态电流仅为4µA，表明其具备良好的功耗特性，特别适合于需低功耗设计的设备，如便携式和电池供电的电子产品。

电气参数

• 输入电容：为7.5pF，确保对输入信号的高效耦合并减少信号延迟。
• 工作温度范围：-40°C至125°C的工作温度范围使得HEF4013BT,653特别适合于工业和汽车电子应用，这些应用要求组件在极端环境条件下稳定操作。

封装与安装

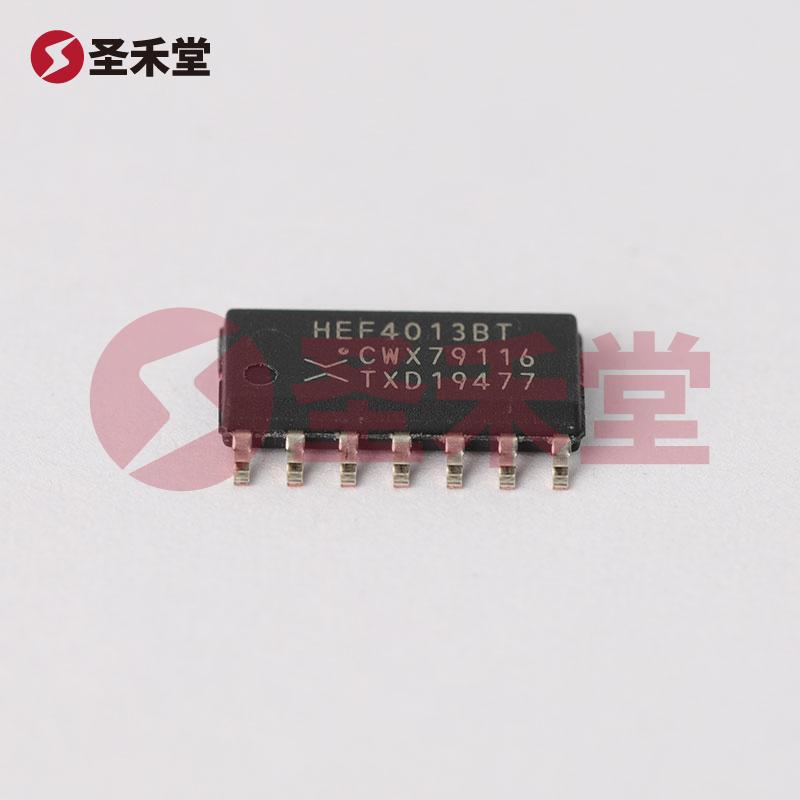

HEF4013BT,653采用14-SOIC（小型封装集成电路），宽度为3.90mm，便于在空间受限的电路板上进行安装。这种表面贴装类型的设计可以减少电路板上的空间占用，提高装配密度，适合各种高密度应用。

应用领域

HEF4013BT,653可以广泛应用于：

• 数据存储设备
• 时序控制器
• 频率计数器与定时器
• 各类数字电路中，如状态机设计
• 逻辑信号处理与转换电路

品牌与可靠性

作为Nexperia（安世）品牌的一部分，HEF4013BT,653继承了该品牌在高品质半导体产品上的专业制造经验，确保产品的高可靠性和稳定性。同时，符合国际标准和认证，适合在全球范围内的各类电子产品中使用。

结论

HEF4013BT,653凭借其多种功能、优异的电气性能与宽广的适用范围，已成为现代电子元器件市场的热门选择。无论是在消费电子、工业控制还是汽车电子领域，其可靠表现和低功耗特性均能满足各种设计需求。对于设计工程师而言，HEF4013BT,653是构建高效、安全且高性能电子系统的理想选择。
