GCM188R71H224KA64D

GCM188R71H224KA64D 产品概述

一、产品简介

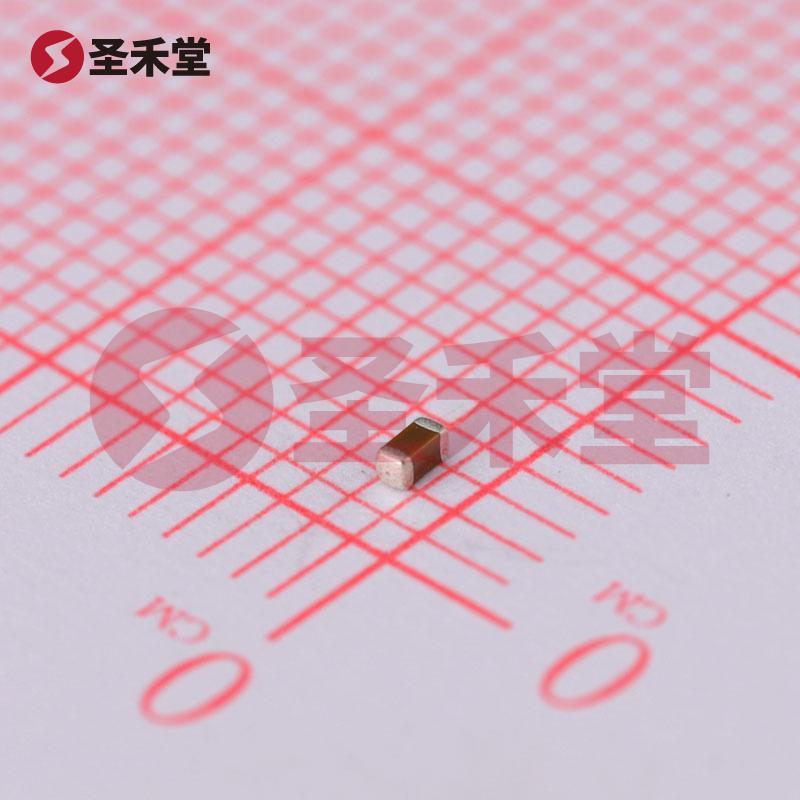

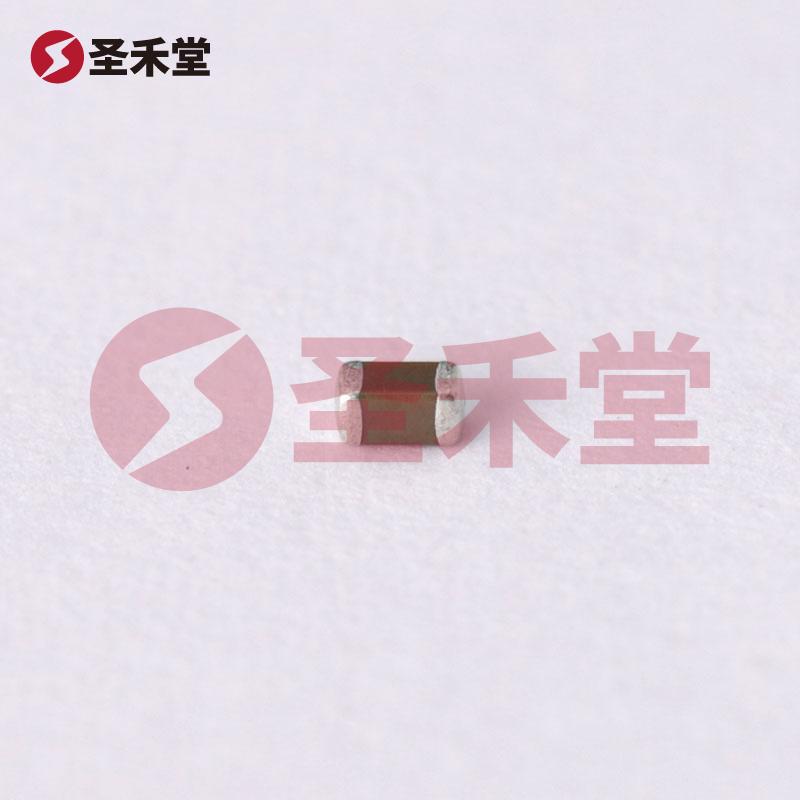

GCM188R71H224KA64D 是一款由日本村田（muRata）公司制造的表面贴装多层陶瓷电容器（MLCC），其设计符合汽车级标准（AEC-Q200），特别适用于高可靠性和高性能的汽车电子应用。这款电容器以其出色的电气性能和稳定的温度特性而著称，广泛应用于汽车电子、电源管理和信号耦合等领域。

二、主要参数

1. 精度: ±10%
2. 电容值: 220nF（0.22µF）
3. 额定电压: 50V
4. 温漂系数: X7R，适合多种温度条件下的稳定工作
5. 温度范围: -55°C 到 +125°C
6. 容差: ±10%
7. 封装规格: 0603（1608 mm）
8. 规格尺寸: 1.60mm x 0.80mm x 0.90mm（长x宽x厚）
9. 安装类型: 表面贴装（SMD）

三、产品特性

GCM188R71H224KA64D电容器基于先进的陶瓷材料技术制造，拥有优异的频率特性和电气性能，在宽电压和温度范围内保持良好的表现。采用X7R介质，确保电容器在温度波动和电压变化的条件下，电容值保持相对稳定，适合于要求严苛的汽车电子和工业应用。

四、应用领域

GCM188R71H224KA64D电容器的主要应用场景包括：

• 汽车电控系统: 作为信号滤波和耦合电路中不可或缺的元件，提供平稳的电源和信号处理能力。
• 电源管理系统: 在DC-DC转换器、稳压电源等电源管理模块中，帮助稳定输出电压，降低纹波。
• 通信设备: 用于信号耦合和滤波，提高信号稳定性和传输质量。

五、性能优势

• 可靠性: 由于符合AEC-Q200汽车质量标准，GCM188R71H224KA64D在极端环境和长期使用条件下表现出色，保证信号传输的可靠性。
• 小型化设计: 0603封装使得电容器在有限的空间内具有良好的嵌入性，适合现代电子设备对体积的要求。
• 热性能: X7R介质的优势在于其在不同温度下保持稳定的电容量，适合于汽车发动机舱、车载电子设备等高温环境。

六、存储与处理注意事项

为确保GCM188R71H224KA64D电容器的性能，推荐遵循以下存储与处理措施：

1. 静电防护: 在处理过程中应采取防静电措施，以避免静电对元器件的损害。
2. 环境控制: 存储环境需干燥、温度适中，避免在潮湿或极端高温的环境中存放。
3. 正确焊接: 对于表面贴装设备的焊接，需控制温度和时间，避免由于过热导致的电容器性能下降。

七、总结

GCM188R71H224KA64D是一款高性能、高可靠性的表面贴装多层陶瓷电容器，具有广泛的应用前景。凭借优越的温度特性、较高的电压应对能力和小巧的封装设计，已经成为汽车电子及其它高要求电子产品的重要配件。对于电子设计工程师来说，选择GCM188R71H224KA64D电容器，可以为其设计提供更多的灵活性与可靠性。
