DTC114EETL

DTC114EETL 产品概述

DTC114EETL 是一款由日本知名电子元器件制造商 ROHM 生产的数字晶体管，这款产品是专为高性能电子设备设计的。该合成 NPN 晶体管内部集成了预偏压功能，使得模块在操作时更加稳定和可靠。该产品被广泛用于开关电源管理、信号放大以及各种数字电路应用中。

主要参数

• 额定功率：150mW

  • DTC114EETL 的最大功率能力为 150mW，足以满足大多数中小型电子设备的需求，减少了因过载而可能引发的故障风险。

• 集电极电流 (Ic)：50mA

  • 该晶体管支持最大 50mA 的集电极电流，确保其能够适应多种负载和应用场景。

• 集射极击穿电压 (Vce)：50V

  • Vce 最大值为 50V，提供了稳定的电源供给，并能够承受一定的过压情况，增加了电路的安全性。

• 直流电流增益 (hFE)： 30 @ 5mA，5V

  • DTC114EETL 具有最低 30 的电流增益，适合于信号放大和开关应用，这在低功耗信号处理中特别有用。

主要特性

• 饱和压降：300mV @ 500µA，10mA

  • 在相对较低的电流下，DTC114EETL 展现出良好的饱和压降特性，这意味着在其工作时会有更低的功耗，从而提高了整体能效。

• 截止电流 (I_Coff)：500nA

  • 在关断状态下，该晶体管的最大截止电流为 500nA，这表明其在非导通时的电流损耗极低，增强了电路的整体能效。

• 频率特性：250MHz

  • DTC114EETL 的跃迁频率为 250MHz，适合高频应用，支持各种数据传输和信号处理需求。

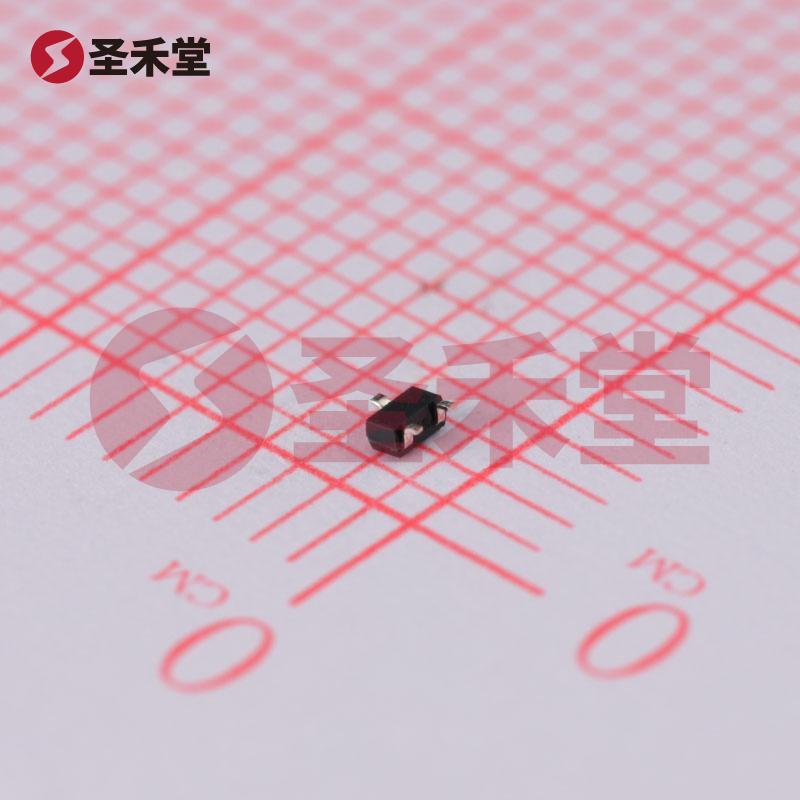

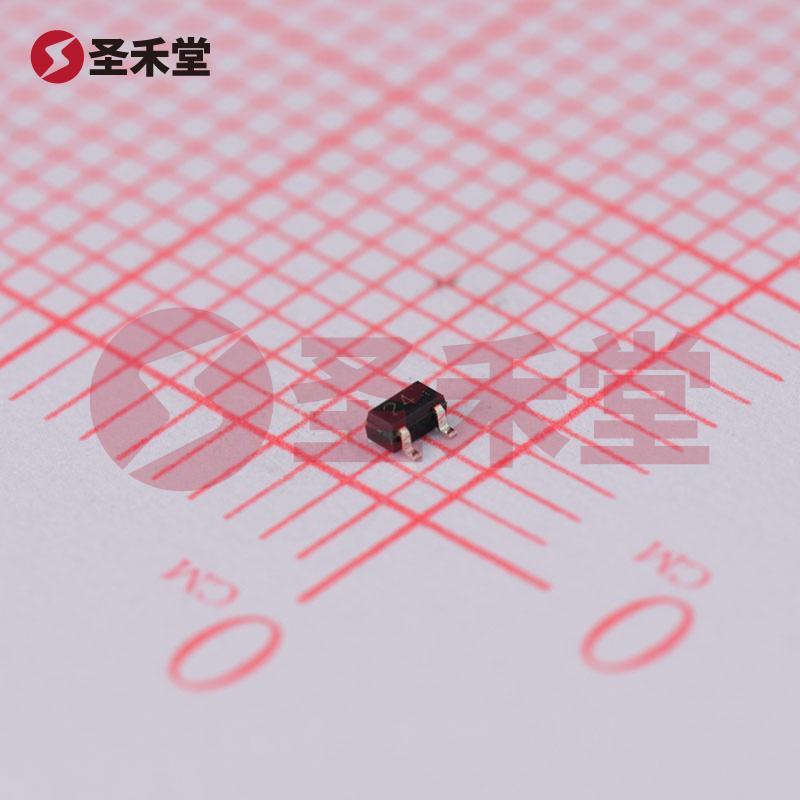

• 封装: EMT3（SC-75/SOT-416）

  • DTC114EETL 采用小型表面贴装封装，使其非常适合空间有限的电子设备。该封装在许多现代电子设备中得到了广泛应用。

应用领域

• 开关电源：O个性化定制电源扩展。
• 射频应用：适合高频信号处理，广泛用于卫星通信、无线设备等。
• 信号放大：可作为微弱信号放大的核心元件，广泛应用于音频设备和传感器接口。
• 数字电路：在数字逻辑电路中，DTC114EETL 也能强有力地作为开关元件，支持逻辑电平转换。

总结

DTC114EETL 以其卓越的性能参数、低功耗的特性和良好的集成性，使其成为电子设计师和工程师的理想选择。无论是用于一般的开关控制，还是在复杂的信号处理和放大场景中，这款晶体管都可以提供可靠的支持。借助 ROHM 在半导体领域的领先地位，DTC114EETL 在行内获得了广泛的认可和应用。对于希望在设计中实现更高能效、更可靠工作的电子产品，DTC114EETL 是一个不可多得的优秀选择。
