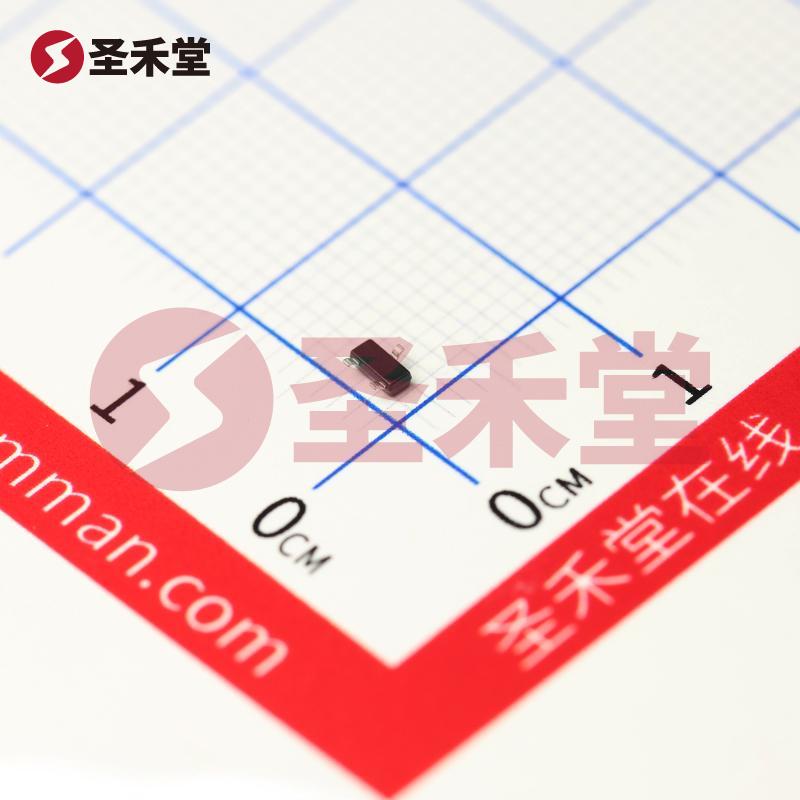

DSS5240T-7

产品概述：DSS5240T-7 PNP 晶体管

1. 引言

DSS5240T-7是一款高性能的PNP型晶体管，广泛用于各种电子电路中，具有优异的电流管理能力和较低的饱和压降。这款晶体管由著名品牌DIODES（美台）生产，适合需要小型化和高效率的应用场景。其适应性强、工作温度范围广，以及出色的电流增益，使得DSS5240T-7成为电子设计师和工程师中备受青睐的选择。

2. 基本参数

• 类型：PNP
• 最大集电极电流 (Ic)：2A
• 最大集射极击穿电压 (Vce)：40V
• 饱和压降 (Vce(sat))：最大值350mV（在200mA和2A时）
• 最大集电极截止电流 (ICBO)：100nA
• 最小直流电流增益 (hFE)：210（在1A和2V环境下）
• 最大功率消耗：600mW
• 跃迁频率：100MHz
• 工作温度范围：-55°C到150°C（TJ）
• 安装类型：表面贴装型
• 封装/外壳类型：TO-236-3, SC-59, SOT-23-3
• 供应商器件封装：SOT-23-3

3. 应用领域

DSS5240T-7晶体管广泛应用于多种领域，尤其适合以下应用场景：

• 开关电源：在电源管理电路中，DSS5240T-7能够高效地控制电流流动，确保电源的稳定性和效率。
• 放大器设计：由于其较高的电流增益，这款晶体管可以用作信号放大器，满足音频、无线电等场合的需要。
• 驱动电路：DSS5240T-7适合驱动各种负载，包括继电器、LED和直流电动机等。
• 电源控制：适用于功率和稳压电路中，能够在适应不同负载条件下稳定工作。

4. 性能特点

• 低饱和压降：DSS5240T-7在高电流条件下可以保持低饱和压降，有效提高了电路的整体效率。
• 高频响应：其跃迁频率达到100MHz，表明在高速开关应用中表现优异，大大减少开关损失。
• 宽工作温度范围：该元件可在极端温度条件下稳定工作，非常适合军用和工业应用。
• 小型封装：采用SOT-23封装，使得DSS5240T-7非常适合现代电子设备中的空间受限应用。

5. 设计注意事项

在使用DSS5240T-7时，设计人员需注意以下几点：

• 热管理：虽然该元件的功率消耗为600mW，但在高电流工作条件下需要合理设计散热措施，以防止热失控。
• 偏置电路：在设计偏置电路时，应确保提供足够的基极电流，以达到所需的集电极电流。
• 电路保护：为防止过压和过电流，建议在设计中加入晶体管的保护电路。

6. 总结

DSS5240T-7 PNP晶体管以其优异的性能和多样的应用前景，成为现代电子设计中不可或缺的元件之一。无论是在开关电源、信号放大，还是在电源控制等场合，这款晶体管都能够提供可靠而高效的解决方案。凭借其高电流增益、低饱和压降和广泛的工作温度范围，DSS5240T-7极具竞争力，是值得信赖的选择。无论是专业的电子工程师还是业余爱好者，都能够从中获得极大的帮助与启示。
