漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 6A |
栅源极阈值电压 | 1.5V @ 250uA | 漏源导通电阻 | 35mΩ @ 4A,4.5V |
最大功率耗散(Ta=25°C) | 1.2W | 类型 | P沟道 |
FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 6A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 1.8V,4.5V |
不同 Id、Vgs 时导通电阻(最大值) | 35 毫欧 @ 4A,4.5V | 不同 Id 时 Vgs(th)(最大值) | 1.5V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 23.1nC @ 4.5V | Vgs(最大值) | ±12V |
不同 Vds 时输入电容 (Ciss)(最大值) | 2400pF @ 10V | 功率耗散(最大值) | 1.2W(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | TSOT-26 | 封装/外壳 | SOT-23-6 细型,TSOT-23-6 |
DMP2035UVT-7 是一款高性能的 P 型沟道金属氧化物半导体场效应晶体管(MOSFET),专为低电压、高效率的开关应用而设计。其额定漏源电压(Vdss)为 20V,具有优秀的电流承载能力,可支持最大连续漏极电流(Id)为 6A,适用于各种领域的电源管理、负载开关及其他功率转换应用。

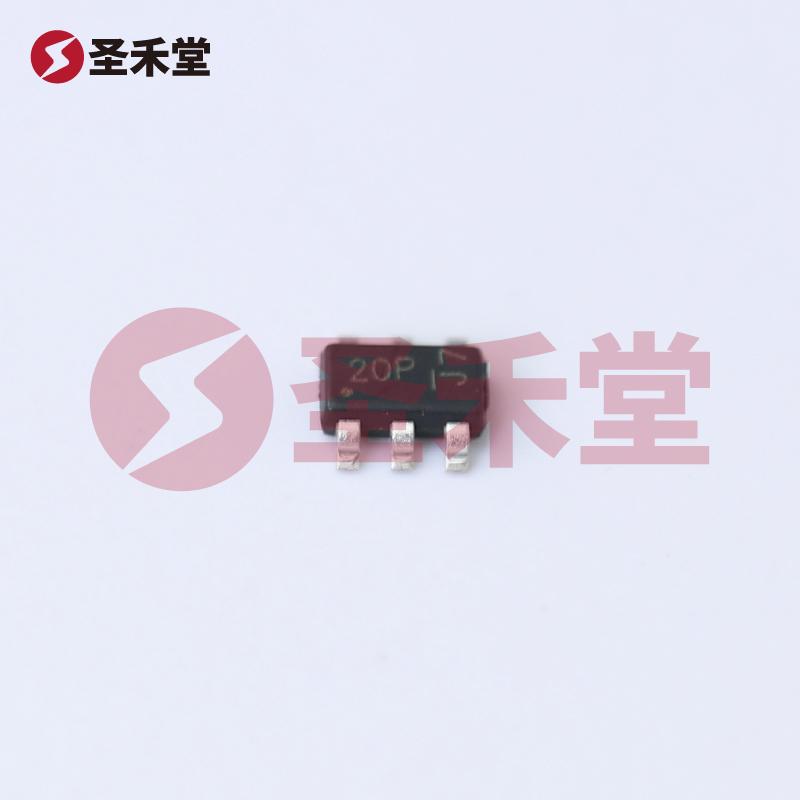

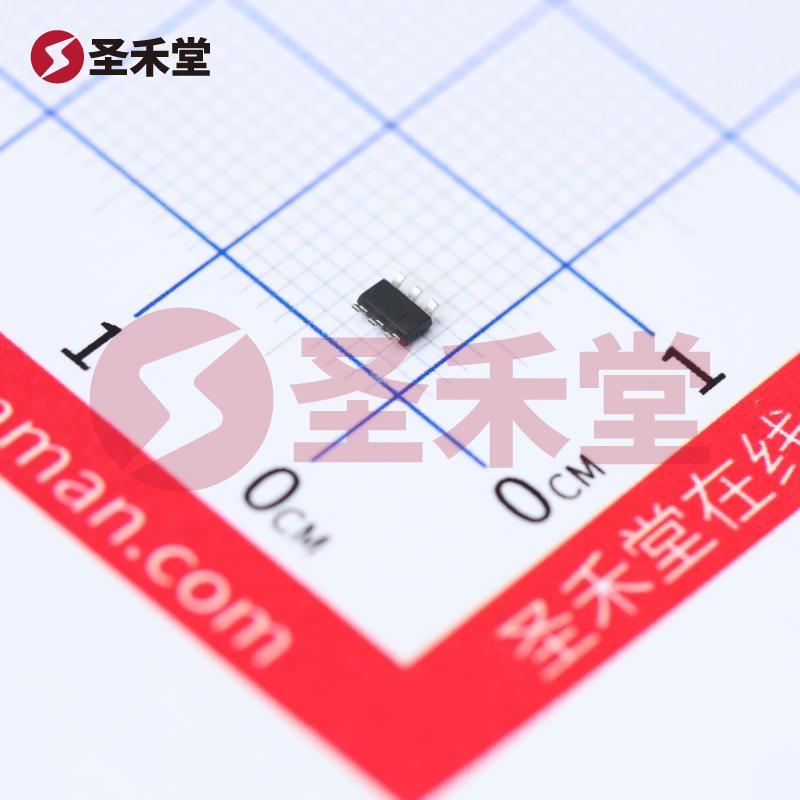

DMP2035UVT-7 采用 TSOT-26 表面贴装封装,具有小型化特性,适合空间受限的电子设备。该封装设计使得DMP2035UVT-7 在热管理和电气性能方面均表现出色,满足现代电子产品的严苛要求。
DMP2035UVT-7 可广泛应用于如下领域:
DMP2035UVT-7 作为一款集成了众多优秀特性的 P 型沟道 MOSFET,非常适合低电压、高负载和高效率的应用场合。其低导通电阻、高电流承载能力、宽工作温度范围以及快速的开关特性,使其在现代电子产品中具有重要的应用价值。
总之,DMP2035UVT-7 是市场上可靠的、性能优异的 MOSFET 选择,能够满足各种先进电子设备对效率、稳定性和小型化的需求。
