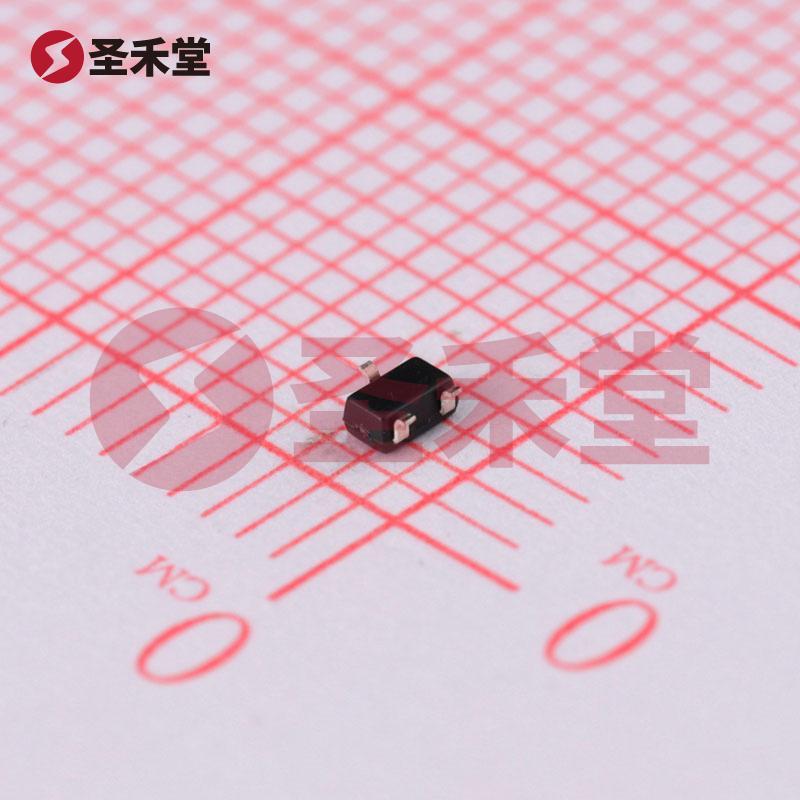

DMN63D8LW-7 产品实物图片
DMN63D8LW-7 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DMN63D8LW-7

商品编码: BM0000283314
品牌 :
DIODES(美台)
封装 :
SOT323
包装 :
编带
重量 :
-
描述 :
场效应管(MOSFET) 300mW 30V 380mA 1个N沟道 SOT-323-3
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
0.262
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.262
--
200+
¥0.168
--
1500+
¥0.147
--
45000+
产品参数
产品手册
产品概述

DMN63D8LW-7参数

封装/外壳SC-70,SOT-323FET类型N沟道
漏源极电压(Vdss)30V栅源电压 Vgss±20V
安装类型表面贴装(SMT)FET 类型N 通道
技术MOSFET(金属氧化物)漏源电压(Vdss)30V
25°C 时电流 - 连续漏极 (Id)380mA(Ta)驱动电压(最大 Rds On,最小 Rds On)2.5V,10V
不同 Id、Vgs 时导通电阻(最大值)2.8 欧姆 @ 250mA,10V不同 Id 时 Vgs(th)(最大值)1.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)(最大值).9nC @ 10VVgs(最大值)±20V
不同 Vds 时输入电容 (Ciss)(最大值)23.2pF @ 25V功率耗散(最大值)300mW(Ta)
工作温度-55°C ~ 150°C(TJ)供应商器件封装SOT-323

DMN63D8LW-7手册

DMN63D8LW-7概述

DMN63D8LW-7 产品概述

产品简介

DMN63D8LW-7 是一款高性能的N沟道MOSFET,专为要求小型化和高效率的应用而设计,采用SOT-323及SC-70封装。它在低电压和高频率的工作环境中表现出色,适合用于消费电子、便携设备、电源管理、电机控制等众多领域。

技术参数

  1. 封装类型

    • SOT-323和SC-70形式因其小巧的结构和适合表面贴装(SMT)工艺的特点,广泛应用于空间受限的电路设计中。
  2. 电源与电流特性

    • 漏源极电压(Vdss):30V,确保其在各种应用中能够承受较高的电压。
    • 连续漏极电流(Id):380mA(在25°C时),适合中低功率应用。
    • 功率耗散(最大值):300mW,提供有效的热管理,确保可靠工作。
  3. 栅极-源极电压(Vgss)

    • 最大值为±20V,允许灵活的驱动电压,便于适应不同电路的需求。
  4. 导通电阻

    • 在10V Vgs条件下,最大导通电阻(Rds(on))为2.8Ω(@250mA),能显著降低功耗,并提高电路效率。
  5. 阈值电压(Vgs(th))

    • 最大值保持在1.5V(@250µA),这使得在低电压情况下管子能够顺利导通,增加了电路的灵敏度。
  6. 栅极电荷

    • 最大栅极电荷(Qg)为0.9nC(@10V),低栅极电荷意味着这个MOSFET在开关操作时所需的驱动功率小,有助于提高开关频率并降低热量损耗。
  7. 输入电容

    • 输入电容(Ciss)为23.2pF(@25V),有助于提高高频率下的开关速度,降低延迟。

工作温度范围

DMN63D8LW-7 能够在-55°C至150°C的广泛温度范围内工作,保证在极端条件下的稳定性和可靠性,为工业和汽车电子应用提供了极大的灵活性。

应用领域

  • 消费电子:适用于手机、平板电脑、便携式音频设备及其他便携式设备的电源管理电路。
  • 电源管理:可用作低压高效的开关电源设计中的开关元件。
  • 电机控制:适用于步进电机和直流电机的驱动,能够提供平稳的控制效果。
  • 汽车电子:高温及高效能使其成为汽车控制应用中理想的选择。

结论

DMN63D8LW-7作为一款高性能的N沟道MOSFET,在各类电子应用中展现了优良的性能,包括低导通电阻、优异的功耗特性和广泛的工作温度范围。它的表面贴装封装设计使其更容易集成到现代紧凑型电路中,是各种电子产品的理想选择。若您在寻找一款可靠、高效且经济适用的MOSFET,DMN63D8LW-7将是您的不二之选。
