DMC2400UV-13

DMC2400UV-13 产品概述

一、产品简介

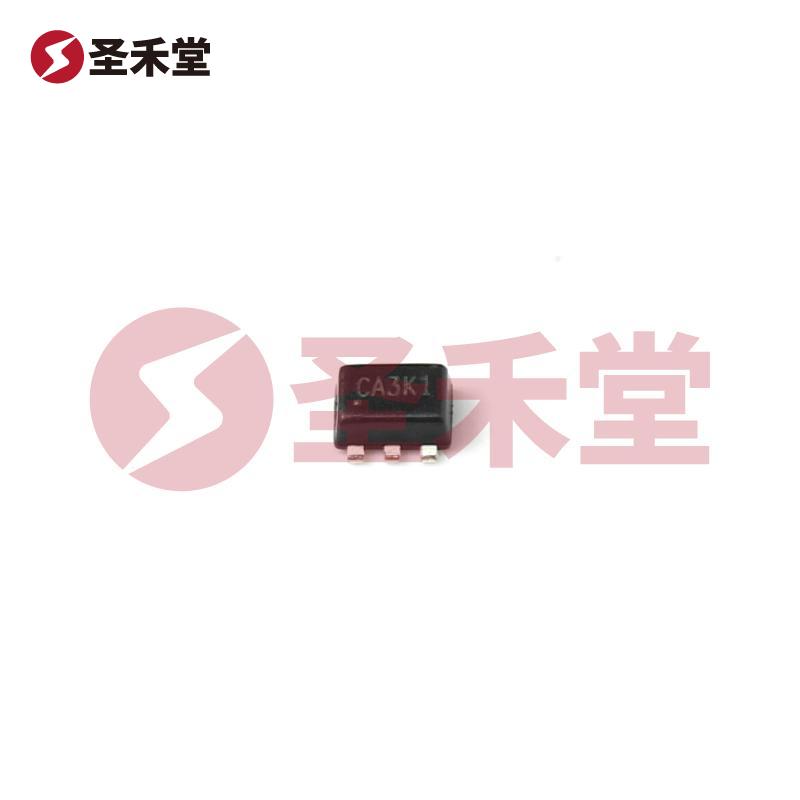

DMC2400UV-13 是一种高性能的双极性MOSFET，包含一个N沟道和一个P沟道场效应管，封装形式为SOT-563，适用于各种电子电路的开关和放大应用。这种元件具有卓越的电气性能和优越的热管理能力，使其成为现代电子产品中不可或缺的核心元器件。该产品的设计考虑了能源效率、高功率密度及小型化的趋势，适合用于便携式设备、电源管理、高频开关电源和其他要求高效能的应用场景。

二、技术参数

• 漏源电压（Vdss）: 最高为20V，适应多种低电压应用。
• 连续漏极电流（Id）: N沟道的连续漏极电流额定值为1.03A，而P沟道为700mA，能满足不同电流承载需求。
• 栅源极阈值电压（Vgs(th)）: N沟道的阈值电压为900mV @ 250µA，保证了良好的开关性能。
• 漏源导通电阻（RDS(on)）: 在200mA和5V条件下，最大导通电阻为480mΩ，确保了低功耗损耗和高效能。
• 功率耗散（Pd(max)）: 在25°C环境温度下最大功率耗散为450mW，使得该产品能够在相对高的功率条件下可靠运行。
• 工作温度: 组件的工作温度范围为-55°C至150°C，适合在严苛环境中操作。

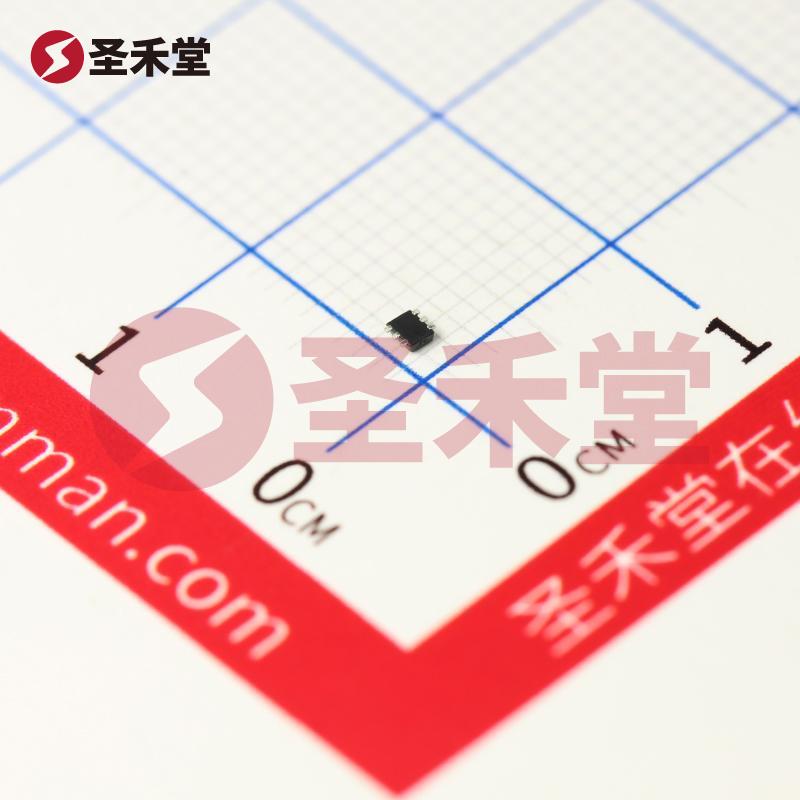

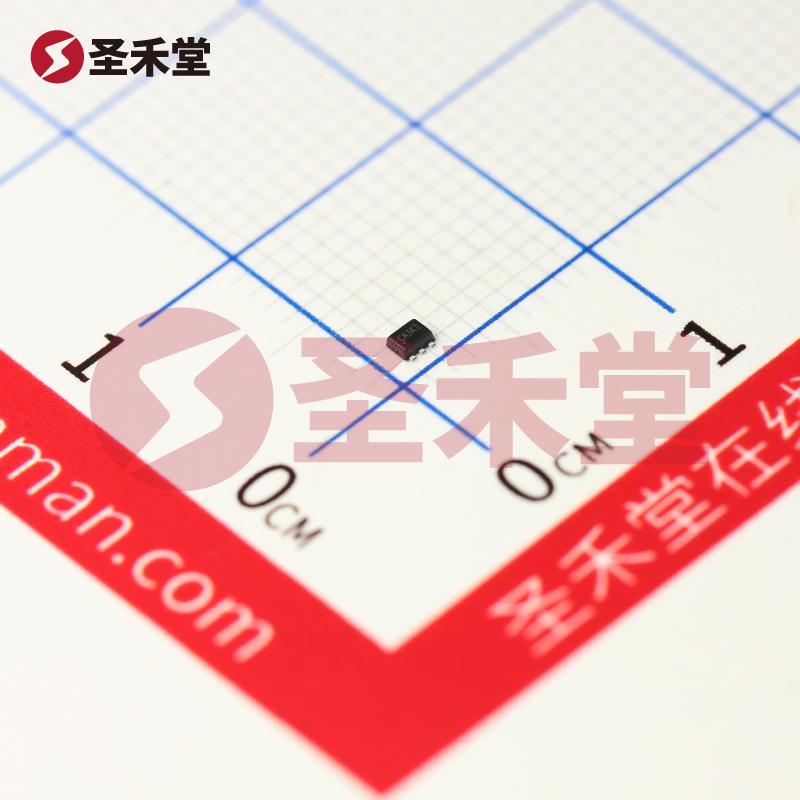

• 封装类型: SOT-563表面贴装型封装，提供优良的散热性能和占用空间的小巧设计。

三、应用领域

DMC2400UV-13 MOSFET广泛应用于以下领域：

1. 电源管理: 适用于直流-直流变换器、开关电源和充电器中，以提高能量转换效率。
2. 便携式设备: 由于其小巧的封装和低功耗特性，非常适合用于智能手机、平板电脑及其他便携设备。
3. 电动机控制: 作为电动机驱动电路中的开关元件，DMC2400UV-13可以有效控制电动机的启停和调速。
4. 高频开关电源: 在高频场合下，其低的导通电阻和输入电容，使其在高频开关电源中表现出色，有效减少开关损耗。
5. 家用电器: 在家电产品中，DMC2400UV-13能够用于实现高效能的开关控制。

四、竞争优势

DMC2400UV-13在市场中提供的竞争优势包括：

• 低功耗特性: 相较于传统MOSFET，该产品通过降低导通电阻和提高开关速度，有效减少功耗，为设计中的能效提升贡献良多。
• 高温稳定性: 其广泛的工作温度范围使其在高温或低温环境下都能保持优良性能，适用于多种工业和消费电子应用。
• 小型化设计: SOT-563封装使得该产品可以轻松集成到空间受限的电路板上，适应现代电子产品小型化的发展趋势。

五、总结

作为DIODES（美台）出品的高效场效应管，DMC2400UV-13以其卓越的电气性能、宽广的工作温度范围以及小巧的封装尺寸，在多种应用场景下提供了可靠的解决方案。无论是在电源管理、便携式设备、高频应用还是电动机控制中，这种MOSFET都能提供出色的性能和高效能，适合现代电子产品设计的需求。
