DFLS130-7
DFLS130-7参数
| 直流反向耐压（Vr） | 30V | 平均整流电流（Io） | 1A |
| 正向压降（Vf） | 420mV @ 1A | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 30V | 电流 - 平均整流 (Io) | 1A |
| 不同 If 时电压 - 正向 (Vf) | 420mV @ 1A | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 1mA @ 30V | 不同 Vr、F 时电容 | 40pF @ 10V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | POWERDI®123 |
| 供应商器件封装 | PowerDI™ 123 |
DFLS130-7手册
DFLS130-7概述

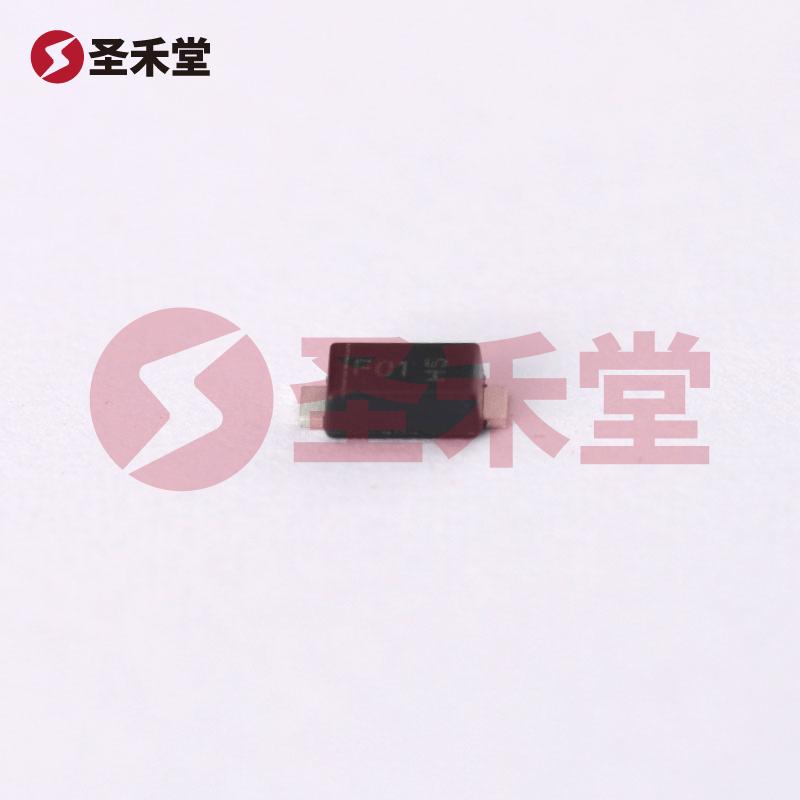

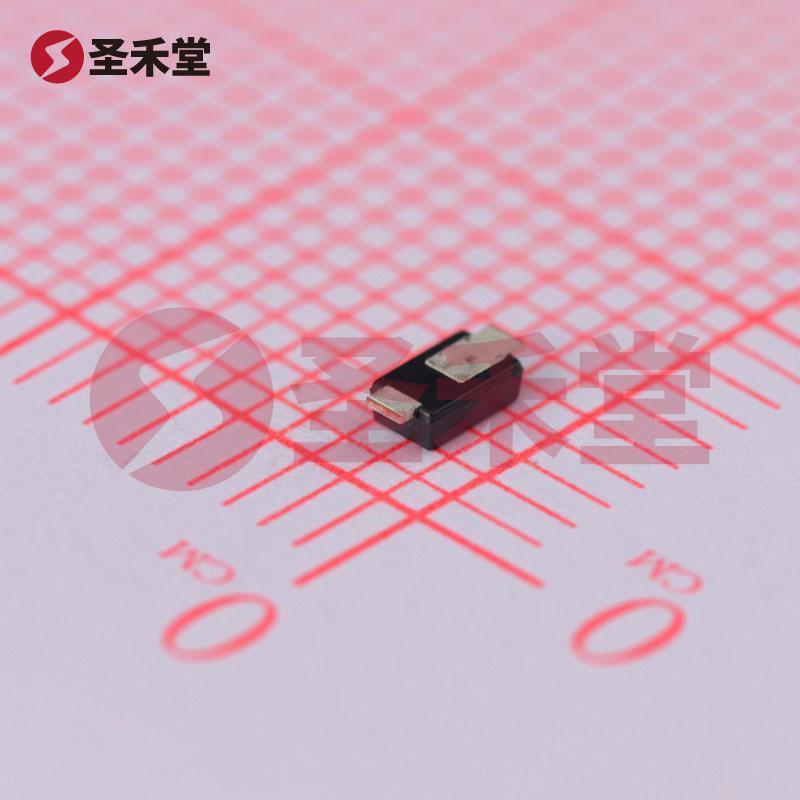

DFLS130-7 产品概述
一、产品简介
DFLS130-7是一款高性能的肖特基二极管，专为各种电子应用设计，尤其是需要快速开关及低正向压降的电路。该产品的最大直流反向耐压（Vr）为30V，具有1A的平均整流电流能力，能够满足大部分中等电流负载的需求。其超低的正向压降（Vf）为420mV @ 1A，使得它在高效率电源转换、电流整流以及电路保护中非常理想。
二、技术规格
直流反向耐压（Vr）： 该二极管具备最大直流反向耐压30V，适用于直流电源及相对低电压的电源电路。
平均整流电流（Io）： DFLS130-7支持1A的整流电流，这使得它非常适合用于功率转换和整流应用。
正向压降（Vf）： 在1A的电流条件下，具有420mV的低正向压降，显著降低了功耗和热损耗，提高了电路的能效。
快速恢复特性： 此二极管的恢复速度小于等于500ns，在大于200mA的条件下表现良好，适合高频开关电源及脉冲电路的应用。
反向泄漏电流： 在最大反向电压30V时，反向泄漏电流仅为1mA，突显了其低功耗特性，尤其是在备用模式或待机模式下，极大降低了能量损失。
电容特性： 在10V、1MHz的测试条件下，其总电容为40pF，极低的电容特性让其在高频操作下具备更高效的性能。
封装与安装： DFLS130-7采用表面贴装型（SMD）封装，具体为PowerDI®123，更加适合现代高密度PCB设计，具有较好的散热性能和较小的占板面积。
三、应用领域
DFLS130-7广泛应用于各种电子设备和系统中，包括但不限于：
电源管理： 该二极管可用于AC-DC转换器和DC-DC降压转换器中，作为整流器件，以实现高效能量转换。
开关电源： 适用于开关电源（SMPS）中的输出整流，有助于提高系统效率和稳定性。
逆变器： 在太阳能逆变器及电池充电器中，DFLS130-7可以用作效率提升和损耗降低的关键元件。
电机驱动： 适合作为电机驱动电路的整流器，确保电机高效运行及保护电路安全。
保护电路： 该二极管可以在各种电路中用于反向电流保护，防止损坏其他敏感元件。
四、竞争优势
DFLS130-7的主要优点在于其超低的正向压降和快速恢复特性。这使得它在需高效能的场合优于传统的普通二极管。此外，其小巧的封装设计和优良的散热性能也让这款二极管在当前小型化和高功率密度的设计趋势中占据了一席之地。
五、结论
总而言之，DFLS130-7是一款理想的肖特基二极管，凭借其高效能、快速恢复、低正向压降等特点，广泛适用于多种电子设备中的整流和保护应用。无论是在电源管理、开关电源，还是电机驱动等领域，DFLS130-7都显示出了突出的性能，使其成为设计师和工程师的首选。
