DDZ6V2BQ-7

DDZ6V2BQ-7 产品概述

概述

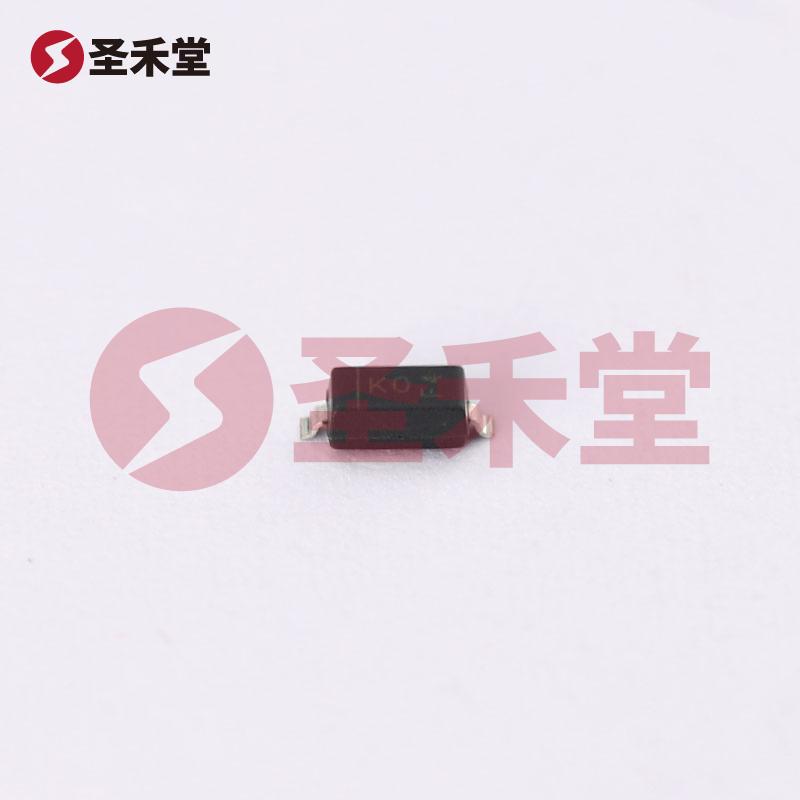

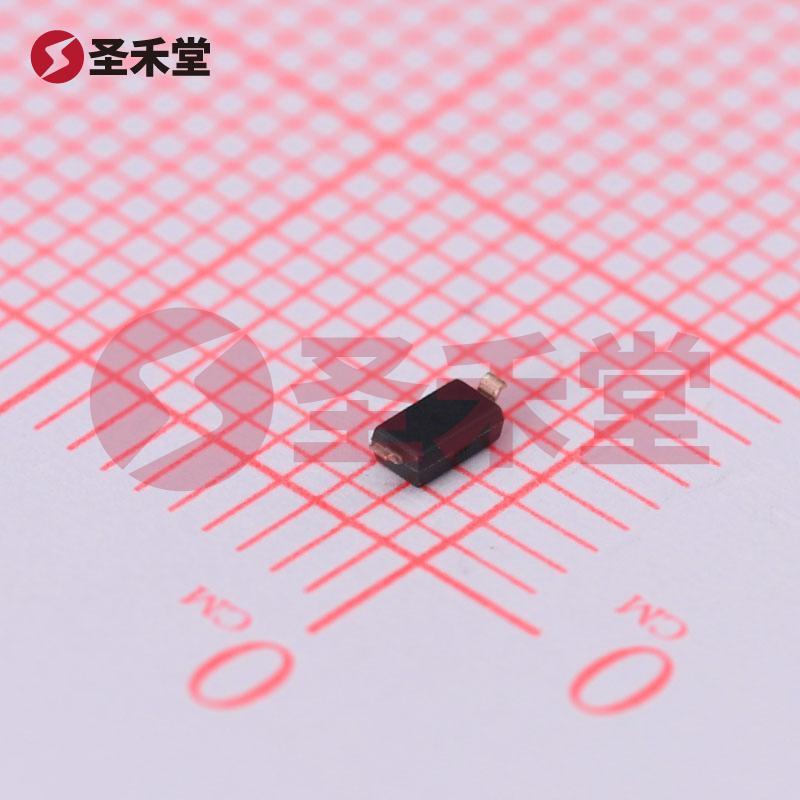

DDZ6V2BQ-7 是一种高性能的稳压二极管，具有标称电压为6.2V的特性。它采用表面贴装型设计，封装形式为 SOD-123，此封装不仅能够节省空间，还方便在各种电子设备中进行高密度布局。该元件主要用于电源管理和电压限制应用，确保电路在规定的工作电压范围内运行稳定。

主要特性

1. 标称电压: 6.2V，偏差范围为 ±3%（5.96V ~ 6.27V）。
2. 最大功率: 310mW，提供足够的功率处理能力，适用于多种应用场景。
3. 最大系列阻抗 (Zzt): 7 Ohms，在特定输入条件下显示出稳定的电压特性。
4. 反向泄漏电流: 在 4V 时的反向泄漏电流为 500nA，确保在正常工作条件下，器件的能量损耗极小。
5. 正向电压 (Vf): 900mV @ 10mA，展现出在一定电流条件下的良好正向导通性能。
6. 工作温度范围: 该器件的工作温度可在 -65°C 至 150°C 之间变化，使其能够在严苛环境条件下使用，适用于军用、工业和消费类电子产品。

应用场景

DDZ6V2BQ-7 稳压二极管适用于多种应用场景，例如：

• 电源保护: 在电源管理中，它可以用于防止过压现象，保护下游电路不受高电压的损害。
• 电压参考: 该元件可作为电压参考，在模数转换器（ADC）和数模转换器（DAC）等应用中提供稳定的基准电压。
• 钳位电路: 在信号线或数据通道中，可以用作钳位二极管，以保持信号电平在安全范围内，避免过电压损害接口电路。
• LED驱动: 在 LED 驱动电路中，可用于电流限制，防止 LED 过流或过压。

设计优势

• 紧凑的 SOD-123 封装: SOD-123 封装使得该器件在空间有限的电路设计中发挥优势，提高集成度。
• 低泄漏电流: 该器件的低反向泄漏特性使其适合用于便携式和电池供电的应用，在待机模式下大大降低能耗。
• 宽广的工作温度范围: 工作温度达到150°C，意味着该稳压二极管能够满足极端环境下的应用需求，对于汽车、工业控制及高温工作场合尤其重要。

总结

DDZ6V2BQ-7 稳压二极管是高性能的电压稳压解决方案，凭借其高稳定性、低泄漏电流及宽工作温度范围，使得它在各类电子产品中广泛应用。无论是在消费电子、工业设备还是军事应用中，该器件均能提供稳定可靠的电压保护功能，确保设备的正常运行和长久使用。其卓越的性能和灵活的应用场景，使得 DDZ6V2BQ-7 成为电压管理方案的首选组件之一。
