SMCJ22A-13-F

产品概述：SMCJ22A-13-F

一、产品简介

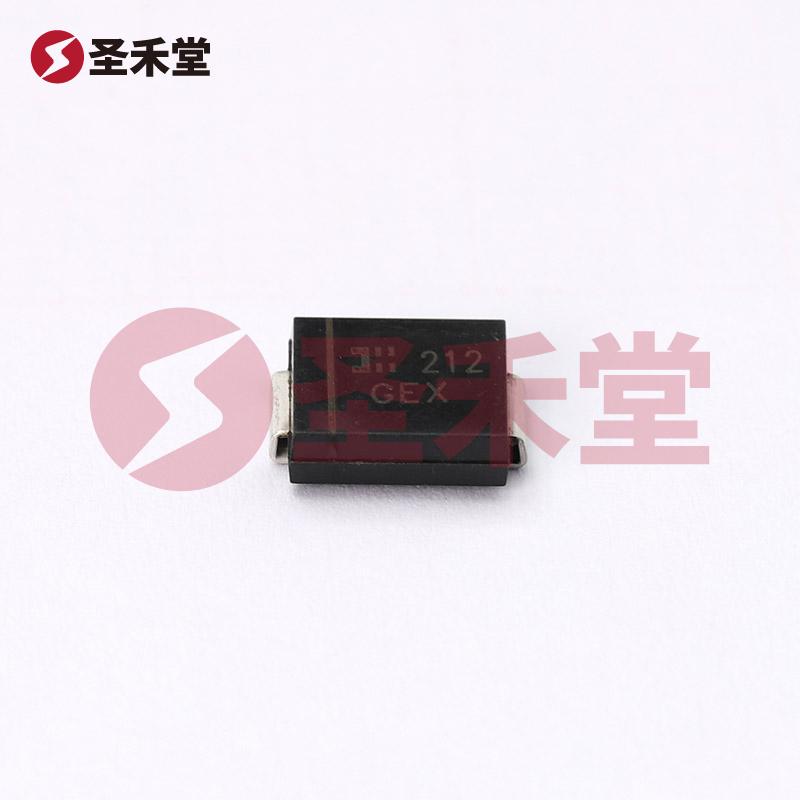

SMCJ22A-13-F 是一款高性能的瞬态电压抑制（TVS）二极管，由知名电子元器件制造商 DIODES（美台）出品。该器件采用表面贴装型（SMC）封装，设计旨在为电路提供有效的过电压保护。其反向钳位电压为22V，确保在过压情况下能够快速、有效地保护敏感元件。

二、基本参数

1. 类型：齐纳二极管 - SMCJ22A-13-F是单向通道设计，能够通过对电流方向的控制，实现稳定的钳位电压。

2. 电压特性：

   • 反向断态电压（VR）：典型值为22V，适用于一般保护电路。
   • 击穿电压（VBR）：最小值为24.4V，能够稳健承受瞬态电压事件。
   • 最大钳位电压（VC）：在最大瞬态电流下（Ipp）为35.5V，确保在极限情况下的电路安全。

3. 电流处理能力：

   • 峰值脉冲电流（Ipp）：在10/1000µs脉冲下，器件可处理高达42.2A的瞬态电流。
   • 峰值功率（Ppp）：瞬态处理能力高达1500W（1.5kW），足以应对一些突发性高能量电压事件。

4. 工作温度：该器件拥有极宽的工作温度范围（-55°C ~ 150°C），使其能够在各种严苛的环境下稳定工作，适合工业级应用。

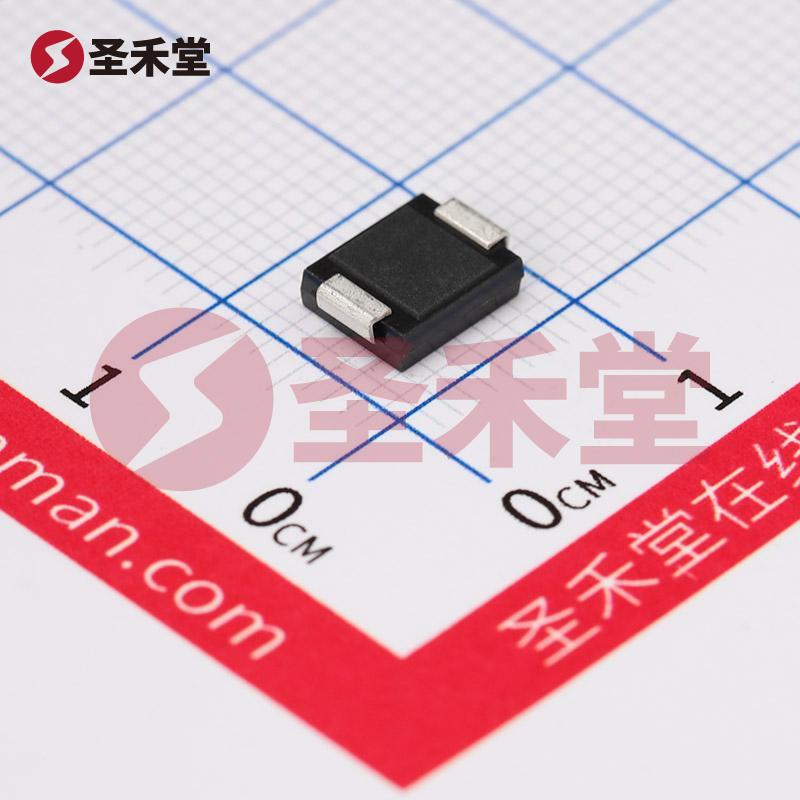

5. 封装：采用DO-214AB（SMC）表面贴装封装，这种封装形式非常适合现代电子设备，具有良好的热管理和空间利用效率。

三、应用场景

SMCJ22A-13-F的广泛应用场景包括：

• 通信设备：有效防止由雷击或其他突发事件导致的瞬态电压，使得通信线路和设备的可靠性得到保证。

• 消费电子：在智能手机、平板电脑等消费类产品中，作为电源保护元件提升产品耐用性。

• 工业控制：在工业控制系统中，提供过压保护以保护控制电路和敏感组件的完整性。

• 汽车电子：在车辆电气系统中，保障电子控制单元（ECU）及相关部件免受电压瞬变的影响，确保行车安全。

四、性能优势

SMCJ22A-13-F具有一系列的优势：

• 快速响应时间：能够在极短的时间内响应过电压事件，最小化对设备造成的潜在损害。

• 高功率处理能力：在瞬态条件下能够承受高达1500W的功率，极大提升电路的稳定性与安全性。

• 高可靠性：其宽工作温度范围和优秀的电压特性，使其在不同环境条件下均能稳定运行。

• 便于实现：采用SMC封装，兼容现代表面贴装技术，简化了PCB设计和制造过程。

五、结论

总之，SMCJ22A-13-F是一款兼具优良特性和高性价比的瞬态电压抑制二极管，广泛适用于多种电子应用场景。其优异的过压保护能力以及卓越的电气性能，使其成为保护敏感电路和设备的理想选择。选择SMCJ22A-13-F，将为您的电路设计提供更为有效的安全保障。
