SM6T36CA

产品概述：SM6T36CA TVS二极管

一、产品简介

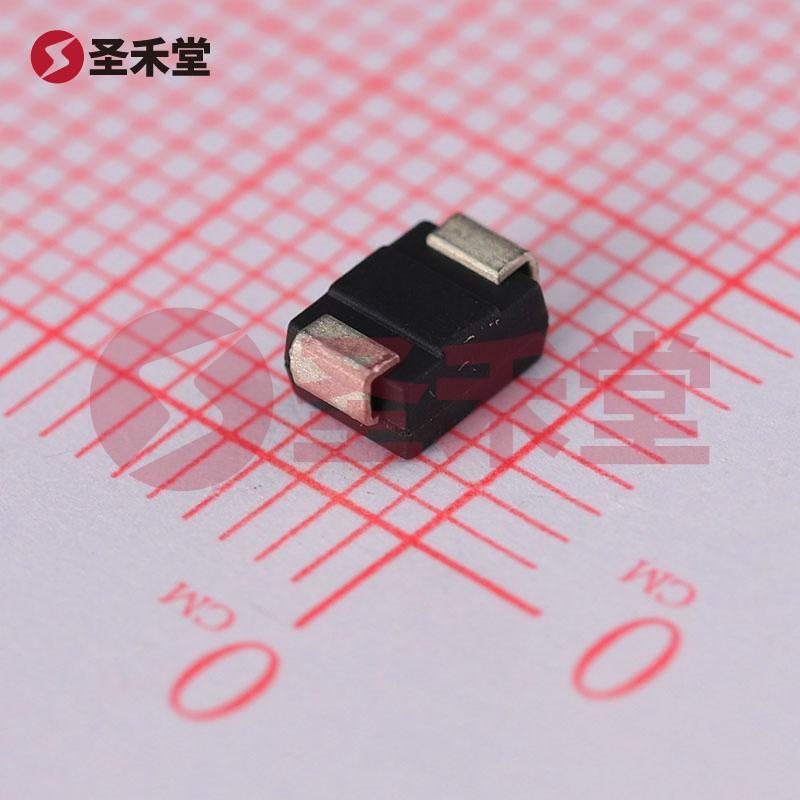

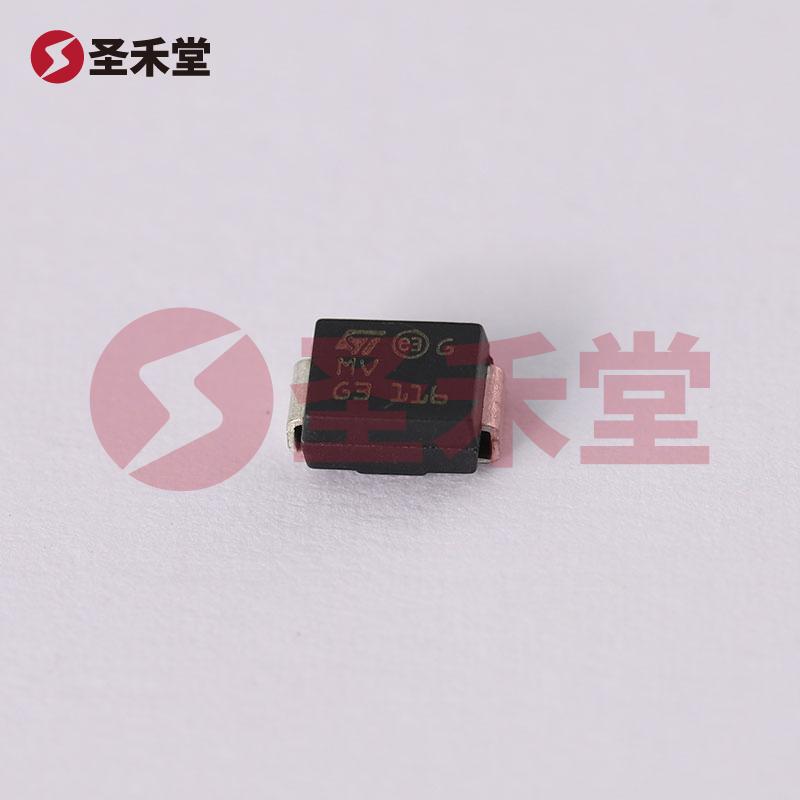

SM6T36CA是由意法半导体（STMicroelectronics）生产的一款高性能瞬态电压抑制器（TVS），广泛应用于各种电源保护和信号线保护领域。采用SMB（DO-214AA）封装，具有良好的热稳定性和电气性能，使其成为现代电子设备中不可或缺的组件之一。

二、基本参数

SM6T36CA的主要电气特性如下：

• 极性：双向（Bidirectional），能够同时对正向和反向的浪涌电压进行抑制。
• 峰值脉冲电流（10/1000 μs）：12A，能够有效应对瞬态过压事件。
• 箝位电压：在峰值脉冲电流下的最大箝位电压为49.9V，确保被保护电路不受过高电压影响。
• 击穿电压（最小值）：34.2V，是电路正常工作时的安全电压范围。
• 反向关断电压：典型值为30.8V，保证了二极管在正常工作时不会导通，保护下游设备。
• 工作温度范围：从-55°C到150°C，适用于各种严酷环境下的应用。

三、应用场景

SM6T36CA广泛应用于电子元器件的保护电路中，尤其是在需要防止雷击、电源瞬态和其他浪涌电压干扰的场合。其典型应用包括：

• 通信设备：用于保护信号传输线路，防止静电放电和浪涌电压给设备造成的损坏。
• 消费电子：如电视机、音响、小家电等，避免由于电源波动引发的设备故障。
• 汽车电子：在车辆的电子控制单元（ECU）及其他敏感部件中，为其屏蔽瞬态电压干扰。
• 工业控制：保护控制系统和传感器，通过抑制瞬态高压，确保系统的稳定性和可靠性。

四、技术优势

1. 高抗浪涌能力：SM6T36CA具有高达600W的峰值脉冲功率能力，能够承受强烈的瞬态电压冲击。
2. 小型封装：选用SMB（DO-214AA）封装，不仅减小了占用的板面空间，还便于表面贴装（SMD）工艺，提升了生产效率。
3. 高温适应性：工作温度范围广泛，从-55°C到150°C，能够在极端条件下稳定工作，适合各种应用环境。
4. 可靠性：采用意法半导体的优质工艺制造，确保产品的长期稳定性和可靠性。

五、总结

SM6T36CA TVS二极管以其卓越的性能、可靠的应用和优良的封装设计，成为电源和信号线保护方面的重要选择。无论是在消费电子、通信设备还是工业控制领域，都能为敏感电路提供有效的过压保护，保障设备的正常运行。

如您需要进一步的信息或建议，欢迎与我们联系。我们将为您提供最专业的技术支持，助力您的项目顺利进行。
