漏源电压(Vdss) | 40V | 连续漏极电流(Id)(25°C 时) | 5.6A |
栅源极阈值电压 | 2.5V @ 250uA | 漏源导通电阻 | 42mΩ @ 4.3A,10V |
最大功率耗散(Ta=25°C) | 1.25W | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 5.6A(Tc) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 42 毫欧 @ 4.3A,10V | 不同 Id 时 Vgs(th)(最大值) | 2.5V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 9nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 340pF @ 20V | 功率耗散(最大值) | 1.25W(Ta),2.1W(Tc) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23-3(TO-236) | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
1. 产品简介

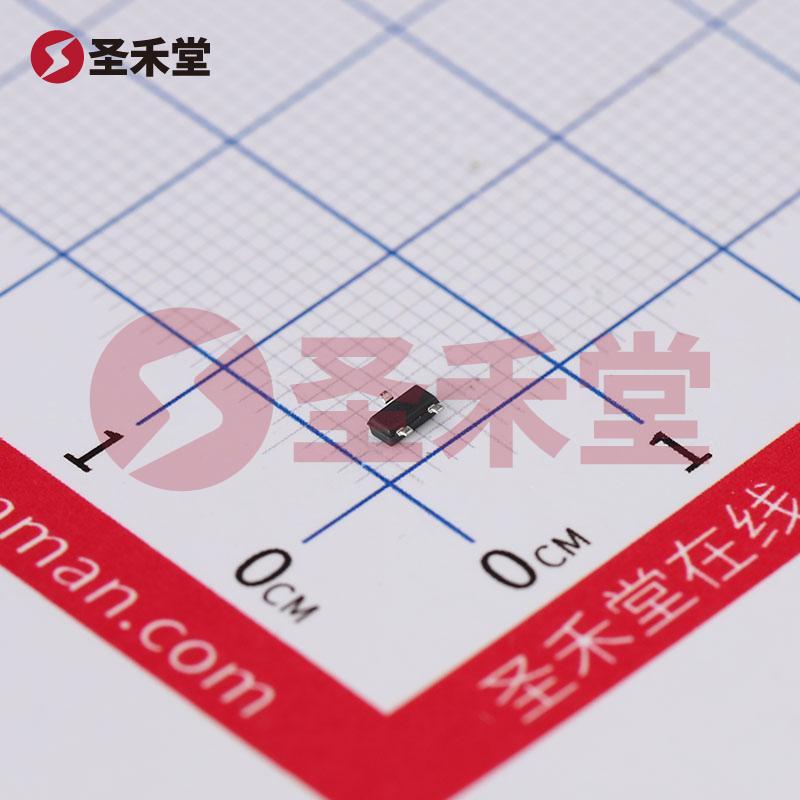

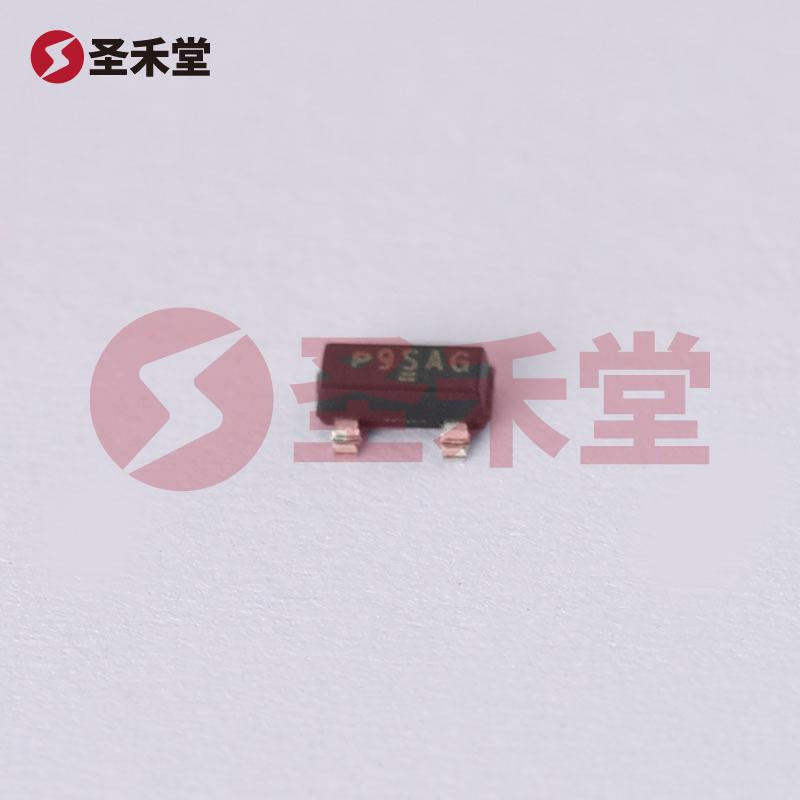

SI2318CDS-T1-GE3 是一款由VISHAY(威世)推出的高性能N沟道MOSFET,具有出色的电气特性和热管理能力。作为表面贴装器件,SI2318CDS-T1-GE3广泛应用于多种电子设备中,如电源管理、电机控制和信号开关等,能够满足现代电子产品对高效能和高可靠性的需求。
2. 关键参数
3. 电气特性
SI2318CDS-T1-GE3 的漏源导通电阻 (Rds(on)) 为42毫欧,这一特性使其在较低的栅源电压下,能够以很小的功耗实现电流通过,大大降低了在开关应用中潜在的能量损失。这对于要求高电流处理的应用特别重要,可以提高系统的整体效率。
该MOSFET的栅源极阈值电压为2.5V,这意味着它在较低的输入电压下即可被有效开启,这对于低电压驱动系统来说是一个很大的优势。此外,栅极电荷 (Qg) 最大值为9nC,使得在开关频率较高的应用中,能够有效减少开关损耗,从而提升效率。
4. 可靠性和耐用性
SI2318CDS-T1-GE3 的最大工作温度范围达到-55°C至150°C,确保其在极端环境下的稳定性和可靠性。这对于军事、汽车和工业应用尤其重要,这些环境下设备往往面临严苛的温度和条件考验。
5. 应用领域
由于其出色的性能特点,SI2318CDS-T1-GE3 被广泛应用于以下领域:
6. 结论
综合以上特点,SI2318CDS-T1-GE3 是一款高效、可靠且适应性强的N沟道MOSFET,能够满足现代电子设计中对高功率、低能耗和热管理的需求。在选择适用的MOSFET元器件时,SI2318CDS-T1-GE3无疑是一个理想的选择,特别是在对性能有更高要求的应用场景中。通过采用该MOSFET,设计工程师们可以确保其电子产品在性能和市场竞争力上都处于领先地位。
