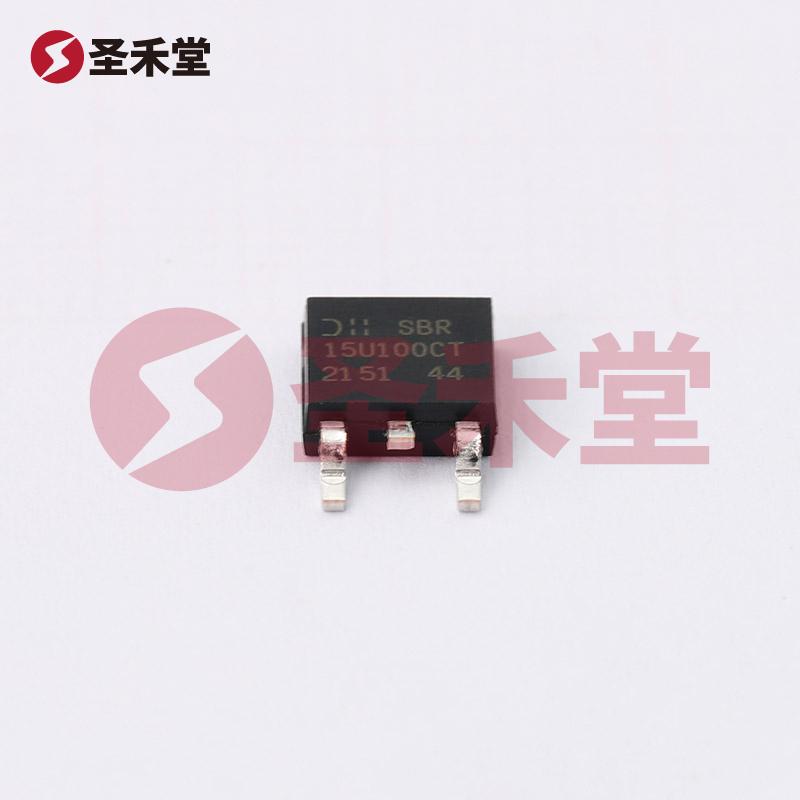

SBR15U100CTL-13

产品概述 - SBR15U100CTL-13 超势垒整流器

1. 产品简介

SBR15U100CTL-13 是一款由 DIODES（美台）公司出品的超级势垒整流器（Super Barrier Rectifier, SBR），其采用共阴极架构，适用于多种高效能整流应用。依靠其出色的电气特性和宽泛的工作温度范围，这款二极管能够在严苛的工作环境中保持稳定的性能，是许多电力电子设计中不可或缺的重要元器件。

2. 关键参数

• 直流反向耐压（Vr）: 该器件的最大反向电压为 100V，使其能够在各种设备中应用，尤其是那些要求高反向耐压的场景。
• 平均整流电流（Io）: 其每个二极管的额定平均整流电流为 7.5A，双极配置允许组合使用，满足高负载条件。
• 正向压降（Vf）: 在 7.5A 的整流电流下，正向压降为 800mV，有效降低了在整流期间能量损耗，为提高系统效率提供了支持。
• 反向泄漏电流：在工作电压 100V 下，反向泄漏电流仅为 80µA，表现出良好的电气绝缘与稳定性。

3. 功能特性

SBR15U100CTL-13 采用先进的超级势垒技术，结合快速恢复特性，其反向恢复时间小于 500ns，且在大于 200mA 的电流条件下表现良好。这种快速恢复特性在开关电源（SMPS）、逆变器和其他需要快速开关的电路中显得尤为重要，能够有效减少开关损失，从而提高整体电路的效率。

4. 温度与封装

• 工作温度范围: 该元件可在 -65°C 到 175°C 范围内稳定工作，保证了其在极端环境下的可靠性和稳定性。

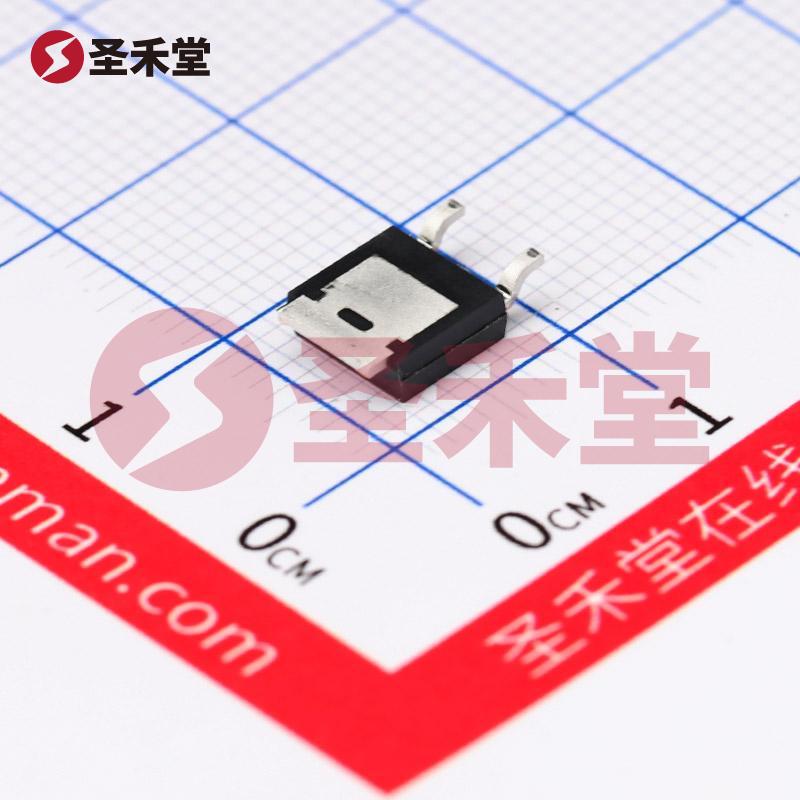

• 封装形式: SBR15U100CTL-13 采用 To-252（DPAK） 封装，这种表面贴装型封装为不同电路板布局提供了灵活性，并实现了更好的热管理，适用于现代电子设备的设计需求。

5. 应用场合

SBR15U100CTL-13 在多个应用中具有广泛的适用性，主要包括：

• 开关电源（SMPS）：作为整流二极管在输入和输出部分提高能量转换效率。
• 电机驱动（Inverter）：在逆变器电路中提供高效整流，确保电机启动和运行的稳定性。
• 电池管理系统（BMS）：用于过充电和放电保护电路。
• LED驱动电路：在 LED 照明系统中实施有效的能量转换。

6. 竞争优势

与传统硅二极管相比，超级势垒整流器的显著优势在于其更低的正向压降和更高的频率响应能力，这使得 SBR15U100CTL-13 在高效能和节能电路中表现出色。此外，耐高温和低反向泄漏的特性确保了其在更高层次应用中的安全性和可靠性。这款产品不仅能够降低设备的总体功耗，还有助于提升散热性能，延长系统的使用寿命。

结论

SBR15U100CTL-13 是一款技术领先的超级势垒整流器，凭借其优异的基本参数和适应多种应用的灵活性，成为现代电能转换领域的理想选择。无论是在设计新产品还是在提升现有系统的效率方面，SBR15U100CTL-13 都能提供显著的价值。
