PDS3100Q-13

产品概述：PDS3100Q-13

一、产品简介

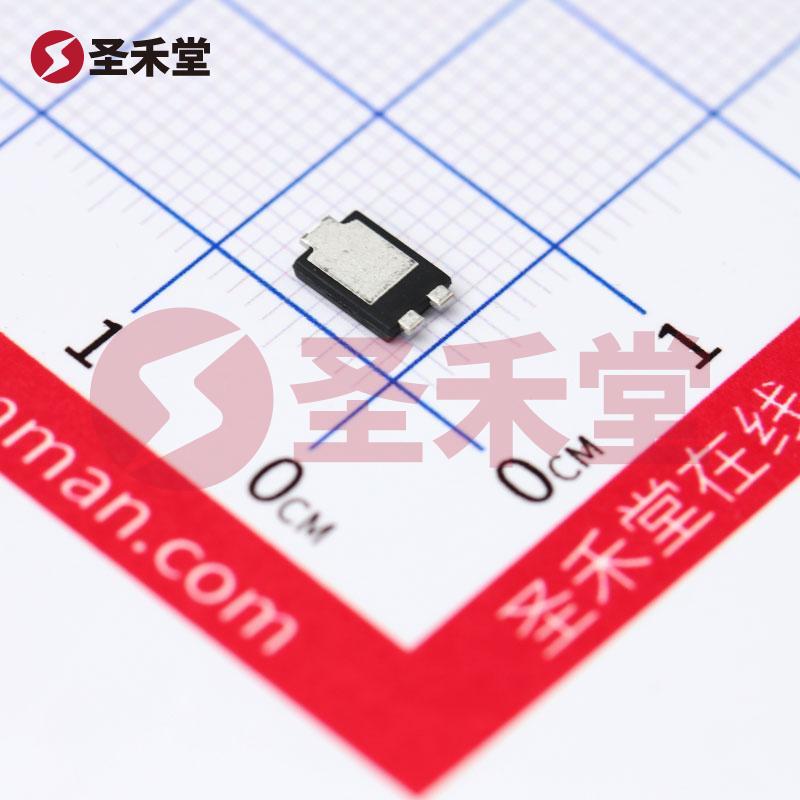

PDS3100Q-13是一款高性能的肖特基二极管，由DIODES（美台）公司制造，专为要求较高的电子设备提供有效的整流解决方案。该产品采用表面贴装型封装（PDI5），具有突出的电气性能和热性能，适用于多种工业和消费类应用。凭借其快速恢复时间、低正向压降及高反向电压承受能力，PDS3100Q-13被广泛应用于开关电源、反向电流保护、DC转换器以及其它需要高速整流的场合。

二、主要参数

1. 安装类型：表面贴装型 (SMD)，便于自动化组装和减少电路板空间。
2. 二极管类型：肖特基二极管，具有低正向压降和高效率特点。
3. 速度：快速恢复，恢复时间≤500ns，使其适合高频开关应用。
4. 电流 - 平均整流 (Io)：3A，能够高效处理中等电流的应用。
5. 不同 If 下的Vf：在6A的工作条件下，正向压降为840mV。
6. 电压 - DC 反向 (Vr)：最大反向电压为100V，确保在高电压环境下运行的稳定性。
7. 工作温度范围：结温范围宽广，-65°C至150°C，适应各种严苛的环境条件。
8. 不同 Vr 下的反向泄漏电流：在100V的反向电压下，反向泄漏电流仅为100µA，降低了功耗，提高了运行效率。

三、应用领域

PDS3100Q-13广泛应用于多个领域，包括但不限于：

• 电源管理：在开关电源中用于整流和反向保护，确保电源的稳定性和效率。
• 工业设备：用于高效整流在各种工业控制和电力转换应用中。
• 消费电子：适用于手机、平板电脑等消费电子设备中的电源电路。
• 太阳能电池：用于太阳能逆变器和充电控制器中，确保高效的能量转换。
• 通信设备：为通信基站及相关硬件提供有效的电流整流解决方案。

四、性能优势

1. 低正向压降：PDS3100Q-13在正常运行条件下具有低至840mV的正向压降，显著降低了功耗，优化了能量转换效率。
2. 快速恢复特性：该二极管具有快速的恢复特性，能够在短时间内迅速恢复到截止状态，降低了开关损耗，适用于高频率电路。
3. 高温稳定性：高达150°C的工作结温上限使其在热量管理不佳的环境中依然可靠运行，对于工业和恶劣环境应用尤为重要。
4. 高反向耐压：100V的最大反向电压可以有效防止在不稳定电压条件下的击穿风险，增强了系统的整体稳定性。

五、总结

PDS3100Q-13是一款性能优越的肖特基二极管，具备多项技术优势，能够满足各种苛刻电气应用的需求。凭借DIODES（美台）公司的优秀制造工艺和设计，PDS3100Q-13既适用于工业应用，也适合消费类电子产品。凭借其出色的性能参数，该组件将帮助工程师们在设计电路时实现更高效与可靠的解决方案。无论是在电源管理、通信设备，还是在其他需要高效整流的场合，PDS3100Q-13都提供了可信赖的解决方案，是现代电子设计的理想选择。
