输出类型 | 晶体管驱动器 | 功能 | 升压,升压/降压 |
输出配置 | 正 | 拓扑 | 升压,反激,SEPIC |
输出数 | 1 | 输出阶段 | 1 |
电压 - 供电 (Vcc/Vdd) | 2.97V ~ 40V | 频率 - 开关 | 100kHz ~ 1MHz |
占空比(最大) | 100% | 同步整流器 | 无 |
时钟同步 | 是 | 控制特性 | 使能,频率控制 |
工作温度 | -40°C ~ 125°C (TJ) | 安装类型 | 表面贴装型 |
封装/外壳 | 8-TSSOP,8-MSOP(0.118",3.00mm 宽) | 供应商器件封装 | 8-VSSOP |

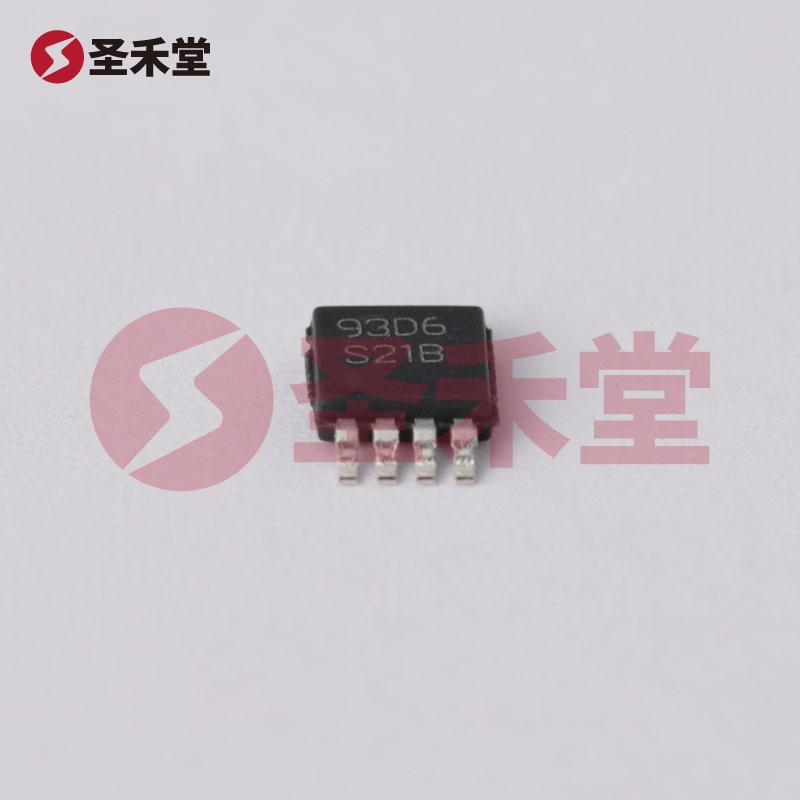

LM3488MM/NOPB 是德州仪器(Texas Instruments)推出的一款高性能 DC-DC 升压及升降压转换器,采用先进的电源管理技术,能够在广泛的输入电压范围内(2.97V ~ 40V)提供高效的电能转换。该芯片支持多种输出配置,包括升压、升降压及 SEPIC(单端初级电感耦合)拓扑,适用于多种应用场景,如便携式设备、工业控制及通信设备。
宽广的输入电压范围:LM3488MM/NOPB 支持从 2.97V 到 40V 的输入电压,使其能够适应多种电源,特别是在便携式和低功耗设备中的应用,这一特性使其非常灵活。
频率灵活性:该芯片的开关频率范围为 100kHz 至 1MHz,用户可根据应用需求调整频率,以优化效率和电磁干扰(EMI)。这种可调的频率特性使得 LM3488 的设计更为灵活。
高效的占空比支持:LM3488MM/NOPB 支持最大 100% 的占空比,允许用户在特定条件下实现连续的输出电流,提升了电源设计的灵活性。
时钟同步功能:该器件具备时钟同步特性,可与其他同步器件进行集成,降低系统中的电磁干扰,提高电源转换的整体性能。
强化的温度范围:LM3488MM/NOPB 的工作温度范围为 -40°C 到 +125°C,适合各种严苛环境下的应用,包括汽车和工业领域。

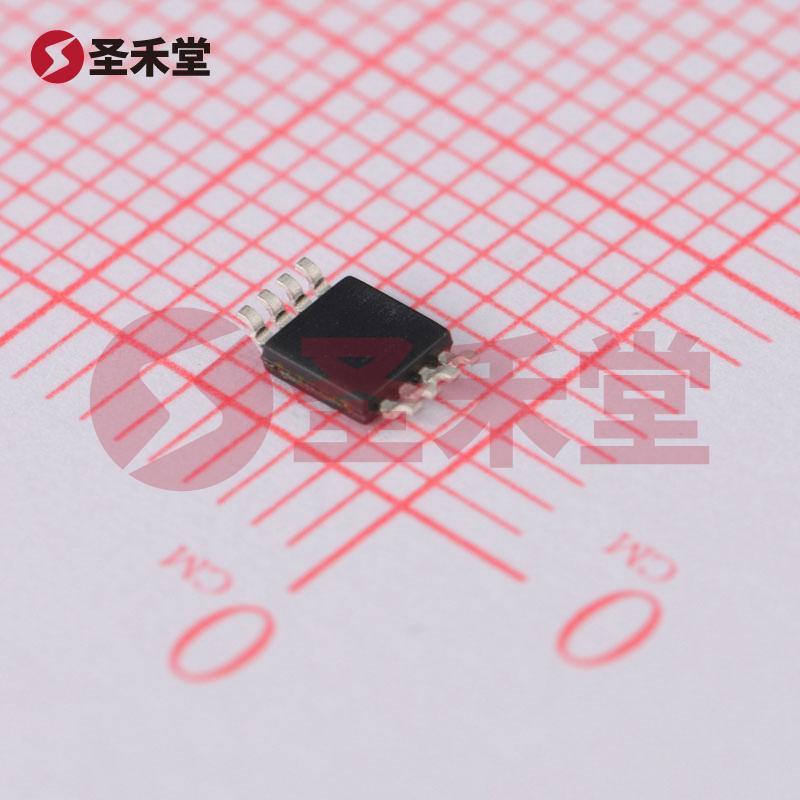

紧凑的封装设计:该芯片采用 8-TSSOP 和 8-VSSOP 封装,紧凑的设计便于在空间受限的应用中使用,同时也方便于自动化表面贴装(SMT)。
控制特性:LM3488 提供了使能和频率控制功能,便于系统级的电源管理,用户可在系统需要时开启或关闭输入以节省电能。
LM3488MM/NOPB 适用于多种应用,包括但不限于:
LM3488MM/NOPB 是一款极为灵活和高效的 DC-DC 电源管理解决方案,结合其宽输入电压范围、调节灵活的输出频率和增强的工作温度特性,使其成为现代电源设计中不可或缺的元件。无论是在便携式设备、工业控制还是汽车电子领域,LM3488MM/NOPB 都能满足各种电源转换需求,帮助设计师实现更高效、更可靠的电源管理系统。其紧凑的封装和多样的输出配置,进一步扩大了其在电子设计中的应用范围,是技术人员和工程师值得信赖的选择。
