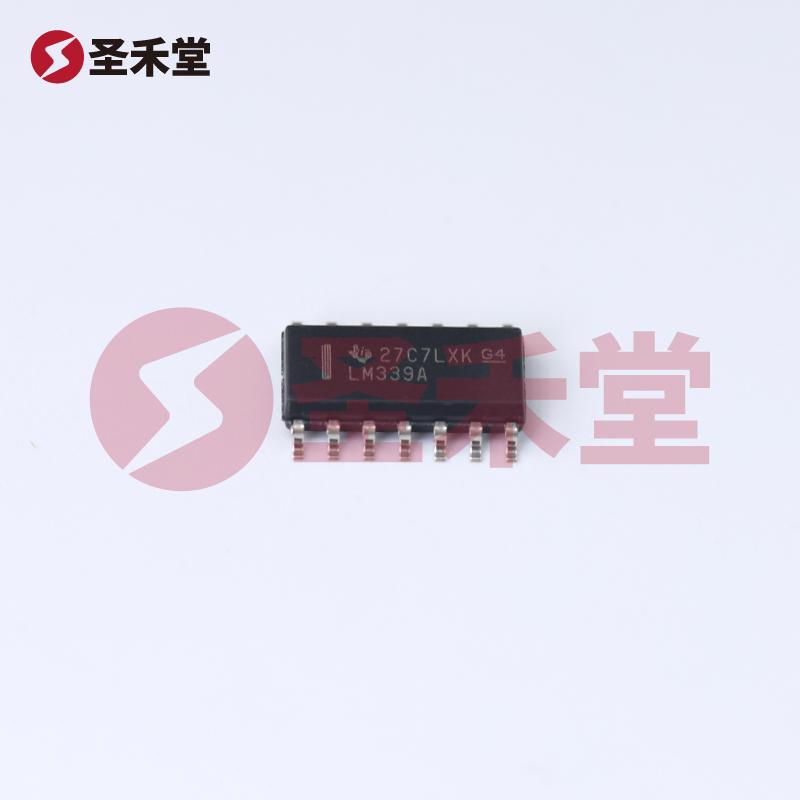

LM339ADR
LM339ADR参数
| 类型 | 差分 | 元件数 | 4 |
| 输出类型 | CMOS，MOS，开路集电极，TTL | 电压 - 供电，单/双 (±) | 2V ~ 30V，±1V ~ 15V |
| 电压 - 输入补偿（最大值） | 3mV @ 30V | 电流 - 输入偏置（最大值） | 0.25µA @ 5V |
| 电流 - 输出（典型值） | 20mA | 电流 - 静态（最大值） | 2.5mA |
| 工作温度 | 0°C ~ 70°C | 封装/外壳 | 14-SOIC（0.154"，3.90mm 宽） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | 14-SOIC |
LM339ADR手册
LM339ADR概述
LM339ADR 产品概述
一、产品简介
LM339ADR 是一款由德州仪器（Texas Instruments）制造的高性能差分比较器。它提供四个独立的比较器，适用于各种需要精确电压比较的应用场景。LM339ADR 采用14-SOIC表面贴装封装，兼具紧凑性和高集成度，广泛应用于汽车电子、工业控制和消费电子等多个领域。
二、基本参数
LM339ADR 的基本参数包括：
- 类型：差分比较器
- 元件数：4个独立比较器
- 输出类型：支持 CMOS、MOS、开路集电极（Open-Collector）和TTL（晶体管-电气逻辑）
- 供电电压：单供或双供电压范围为 2V 到 30V 和 ±1V 到 ±15V
- 输入补偿电压（最大值）：在 30V 条件下，输入补偿电压的最大值为 3mV
- 输入偏置电流（最大值）：在 5V 工作条件下，最大输入偏置电流为 0.25µA
- 典型输出电流：20mA
- 最大静态电流：2.5mA
- 工作温度范围：0°C 到 70°C
- 封装类型：14-SOIC（尺寸为 0.154" × 3.90mm）
- 安装方式：表面贴装型
三、功能特点
高效能特性：LM339ADR 的最大输入偏置电流仅为 0.25µA，允许在低功耗系统中实现高度精确的电压比较。该器件能够在电壳体内集成多个比较器，从而减少了电路板空间的占用。
多种输出选项：支持 CMOS、TTL、开路集电极等多种输出类型，使其在不同电气环境和负载条件下可灵活使用。开路集电极的配置也使其在与多点液晶显示、传感器及其他模块系统集成时表现出色。
宽广的供电电压范围：LM339ADR 的供电电压可从 2V 到 30V，支持单电源和双电源配置，充分满足广泛的工业和商业应用需求。
优异的温度稳定性：该器件在 0°C 到 70°C 的工作温度范围内稳定运行，适合绝大多数常规应用场景。
高输出电流能力：典型的输出电流可达 20mA，使其能够驱动多种负载而无需额外的放大器，简化了电路设计。
四、应用领域
LM339ADR 的设计使其在多个应用领域得到广泛应用，包括但不限于：
- 汽车电子：用作电池电压监测、温度感应、灯光控制等模块。
- 工业控制：用于自动化设备中的比较信号处理，确保系统安全可靠地运行。
- 消费电子：应用于音频设备的信号处理、可穿戴设备的电源管理等。
五、性能应用示例
在实际应用中，LM339ADR 可以用于电平转换、信号侦测与比较、模数转换中的窗口比较等。譬如，在某些电池监测系统中，可以利用LM339ADR 监测电池的电压状态，及时进行报警或开关操作，以防止电池过充或过放。这一特性在智能家居设备及可再生能源系统中尤为重要。
六、总结
LM339ADR 以其出色的电气性能和多样的应用场景，为设计工程师提供了灵活的解决方案。它的稳健性、高准确度和轻松集成的特性使其成为开发现代电子设备时的理想选择。通过采用 LM339ADR，工程师可以高效地实现电压比较功能，从而提高系统的可靠性和性能，为各种应用铺平道路。
