L78L33ABZ-AP

L78L33ABZ-AP 产品概述

概述

L78L33ABZ-AP 是意法半导体（STMicroelectronics）推出的一款线性稳压器，属于 LDO（Low Drop-Out）系列。这款稳压器的主要特性为其输出电压固定为 3.3V，最大输入电压为 30V，同时能够提供100mA的输出电流，广泛应用于低功耗电子设备中。本产品不仅符合紧凑空间装置的需求，而且凭借其优异的性能与多重保护功能，为各种电源管理方案提供了可靠的支持。

主要特性

1. 固定输出电压: L78L33ABZ-AP 的固定输出电压为 3.3V，适合于需要稳定电压源的各种电子应用。
2. 大范围输入电压: 最大输入电压可达到 30V，使得在不同的电源条件下均可使用，增强了其应用灵活性。
3. 优秀的输出电流: 该稳压器可以提供最高 100mA 的输出电流，适应了许多低功耗设备的需求。
4. 低静态工作电流: 在待机状态下，最大工作电流为 6mA，表现出优异的功耗性能，适用于电池供电的应用场景。
5. 广泛的工作温度范围: L78L33ABZ-AP 可以在 -40°C 到 +125°C 的温度范围内稳定工作，适合各种恶劣环境的应用。
6. 良好的PSRR（电源纹波抑制比）: 其 PSRR 达到了 49dB（在 120Hz 时），对于减少输入电压中的噪声极为有效，提高了输出电压的稳定性和可靠性。
7. 多重保护功能: L78L33ABZ-AP 具备过流保护、超温保护和短路保护等多种保护特性，确保了在极端工况下的安全性能。

封装与安装

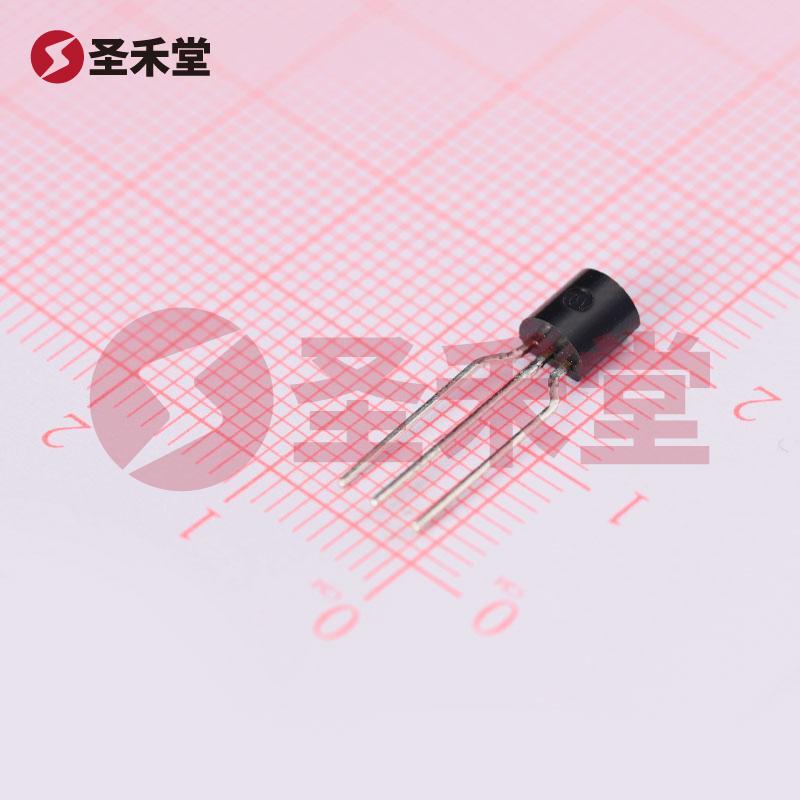

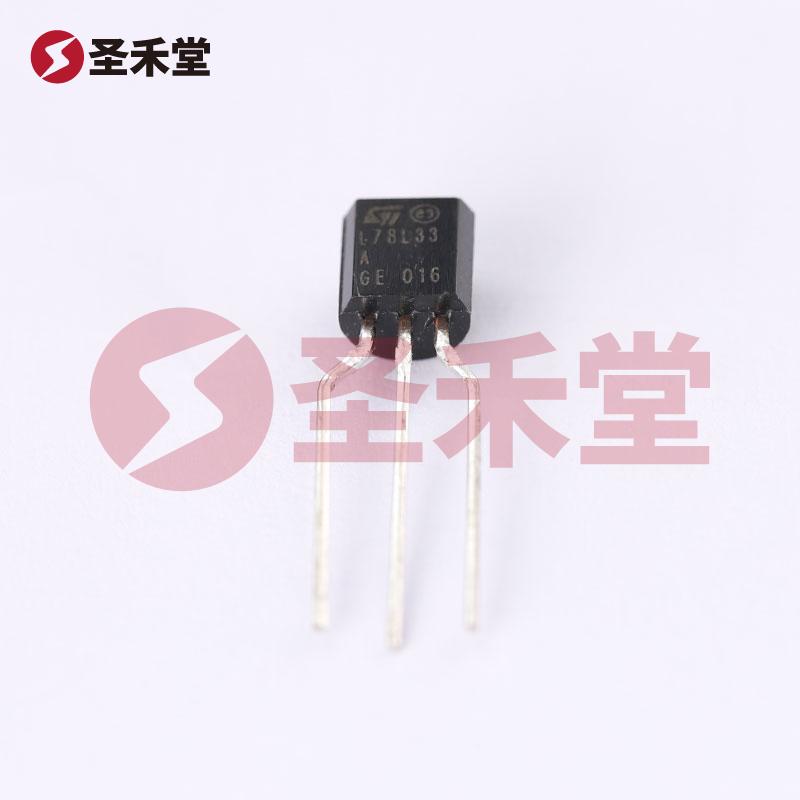

L78L33ABZ-AP 提供了多种封装形式，最常用的包括 TO-226-3 和 TO-92-3。其通孔安装方式便于在各种电路板中进行设计与集成，适合手工焊接或自动化加工。TO-92-3 封装的紧凑设计使得其非常适合空间受限的应用，提升了电路设计的灵活性。

应用场景

L78L33ABZ-AP 主要应用于:

• 低功耗便携式设备，如手持设备、无线传感器和遥控器。
• 消费电子产品，例如音频设备、LED驱动电路和嵌入式系统。
• 工业控制和自动化设备，提供稳定的电源参考。
• 汽车电子系统，满足其对高温和电压波动的需求。

竞争优势

选择 L78L33ABZ-AP 的几大优势包括:

• 由意法半导体出品，品牌信赖度高，质量有保障。
• 提供良好的价格与性能比，适合大规模应用。
• 丰富的技术支持与文档资料，便于设计工程师快速上手。

总结

L78L33ABZ-AP 是一款功能强大且针对多种应用需求设计的高性能线性稳压器，其高输入电压范围、固定输出电压、低静态电流及良好的温度特性，使其成为现代电源管理系统的重要组成部分。无论是在消费电子、工业控制还是汽车电子领域，该稳压器都能提供卓越的性能和稳定性，是设计工程师在电源解决方案中不可或缺的选择。
