IRLML5203TRPBF

IRLML5203TRPBF 产品概述

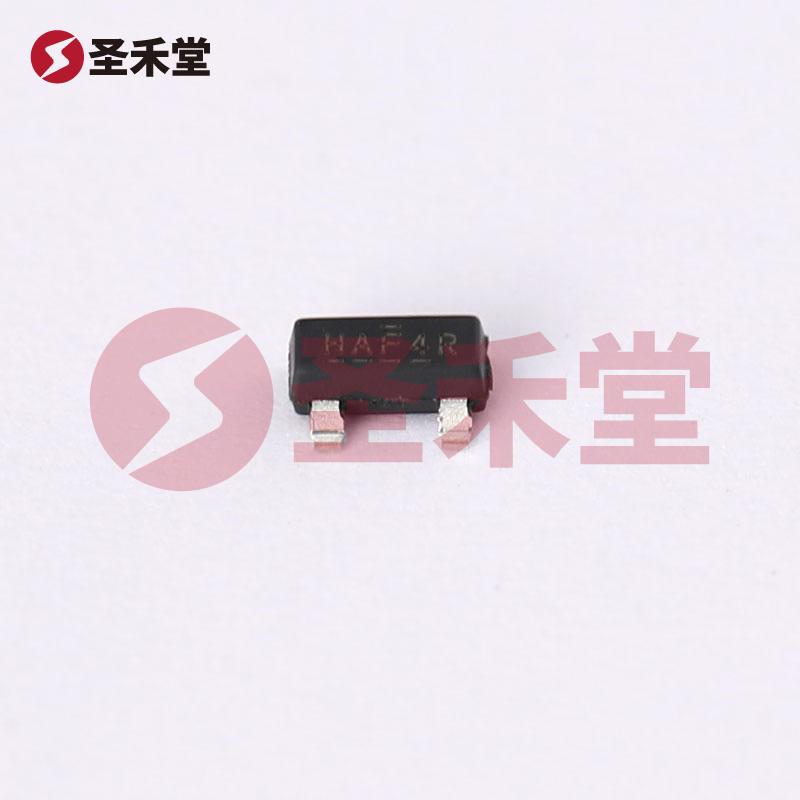

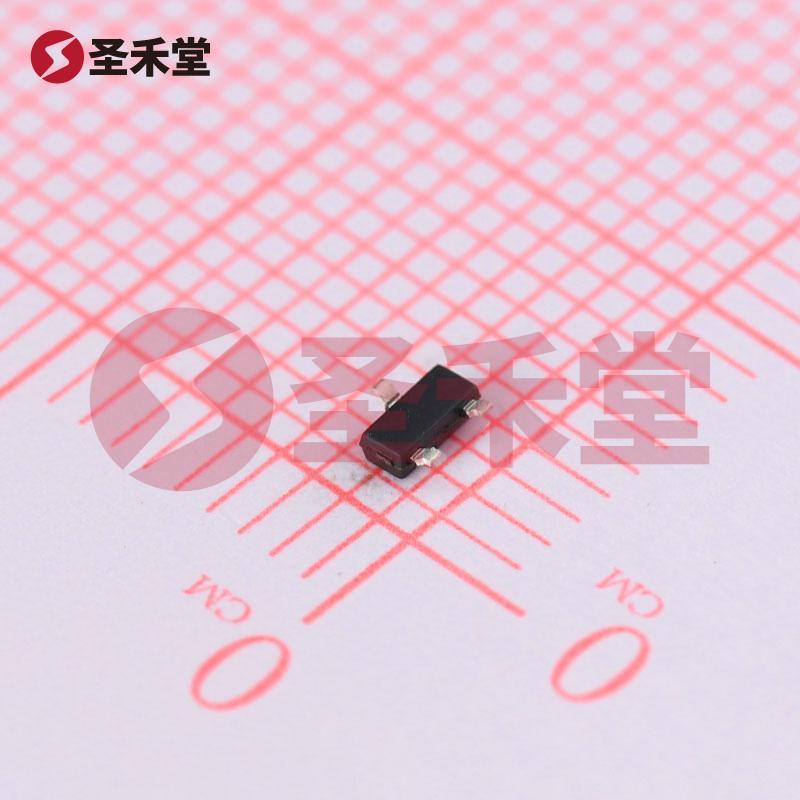

IRLML5203TRPBF 是一款高性能的 P沟道金属氧化物半导体场效应管（MOSFET），由知名品牌英飞凌（Infineon）生产。该器件采用紧凑型 SOT-23（Micro3）封装，专为低功率应用而设计，具有出色的电气性能和热特性，适合多种电子设计方案。无论在移动设备、消费电子，还是在工业和汽车应用中，IRLML5203TRPBF 都可以提供可靠的高效能。

主要特性

• 漏源电压: IRLML5203TRPBF 的最大漏源电压（Vdss）为 30V，这一特性使其能够在许多电压敏感的应用中使用，充足的余量有助于提升系统的安全性和稳定性。
• 连续漏极电流: 器件在 25°C 下的连续漏极电流（Id）可达到 3A，相较于同类产品，其电流承载能力表现出色，适用于需要高电流负载的电路。
• 栅源极阈值电压: 该 MOSFET 在 250μA 的条件下，栅源极阈值电压为 2.5V，符合低电压驱动要求，能够在较低电压下迅速开启，减少启动延迟。
• 漏源导通电阻: 在 3A 和 10V 的工作状态下，漏源导通电阻（Rds(on)）为 98mΩ，表明该器件的功率损耗极低，提升了系统的能效比，在长时间工作时可显著降低发热量。
• 输入电容: 在 25V 的工作条件下，输入电容（Ciss）为 510pF，该低输入电容的特性可以提高开关速度，减少开关损耗，对高频应用尤为重要。
• 栅极电荷: 在 10V 的驱动下，栅极电荷（Qg）最大值为 14nC，提供了良好的驱动特性，有助于快速切换，提高系统响应速度。

热特性和工作环境

IRLML5203TRPBF 的最大功率耗散为 1.25W，允许其在较高功率条件下运行，同时该器件的工作温度范围为 -55°C 到 150°C，使其在恶劣环境下具备良好的适应性。无论是在严寒或高温的条件下，这款 MOSFET 均能稳定工作，确保电子产品的可靠性，适用于汽车、工业控制等高度要求的应用场景。

应用领域

IRLML5203TRPBF 可以广泛应用于：

1. 电源管理: 适用于适配器、开关电源等需要电压转换及电流调节的系统。
2. 低功耗设备: 由于其低 Rds(on) 和高频响应，适合用于便携式电子设备、智能手机等产品。
3. 电机驱动: 适合用于电动机控制，尤其是小型电机驱动，可以提供较高的效率和响应速度。
4. 电池管理系统: 由于其优秀的导通特性，广泛应用于电池供电的设备中，优化功率消耗。

总结

总体而言，IRLML5203TRPBF 是一款优质的 P沟道 MOSFET，具有卓越的电气性能和广泛的应用前景。其设计理念充分考虑了现代电子设备对高效率、低功耗和小型化的需求，能够满足今天市场上对功能性和可靠性的综合要求。无论是在新产品开发还是在现有产品的升级中，选择 IRLML5203TRPBF 都能够为设计提供强大的支持与保障。
