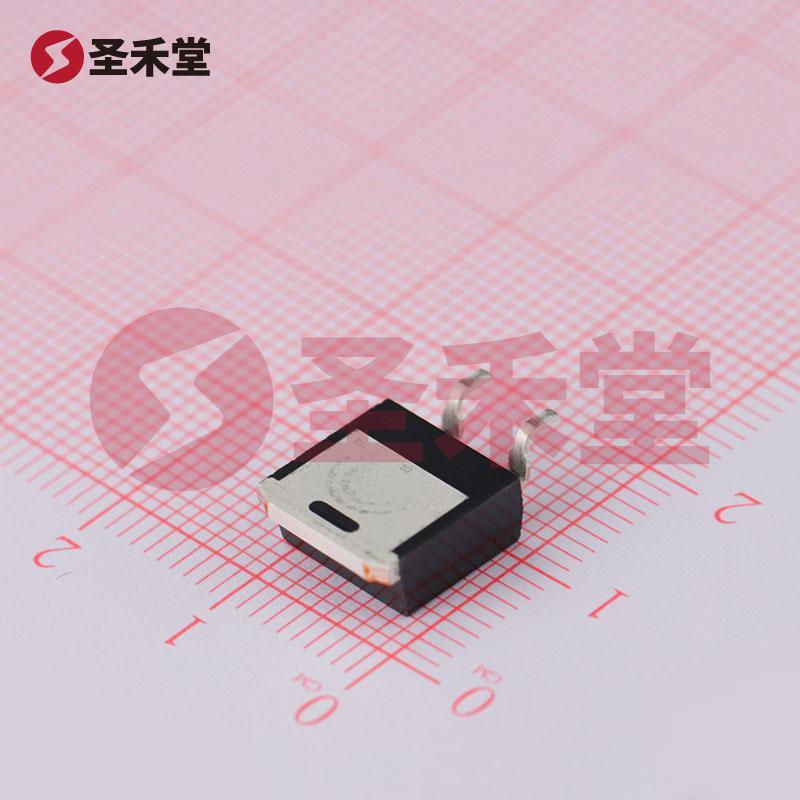

FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
漏源电压(Vdss) | 55V | 25°C 时电流 - 连续漏极 (Id) | 31A(Tc) |
驱动电压(最大 Rds On,最小 Rds On) | 10V | 不同 Id、Vgs 时导通电阻(最大值) | 60 毫欧 @ 16A,10V |
不同 Id 时 Vgs(th)(最大值) | 4V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 63nC @ 10V |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 1200pF @ 25V |
功率耗散(最大值) | 3.8W(Ta),110W(Tc) | 工作温度 | -55°C ~ 175°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | D2PAK |
封装/外壳 | TO-263-3,D²Pak(2 引线 + 接片),TO-263AB |
IRF5305STRLPBF 是一种 P 通道 MOSFET (金属氧化物半导体场效应管),专为高效能电源控制和开关应用而设计。该器件拥有极佳的性能指标,包括较高的漏源电压(Vdss)和连续漏极电流(Id),使其在各种严苛工作条件下保持可靠的运行。它的工作温度范围从-55°C到175°C,能够应对宽广的应用环境,尤其适合高温环境的工业和汽车电子产品。
IRF5305STRLPBF 的优良性能不仅体现在其电气特性上,还表现在它的热管理能力。该器件能够在较高的功率耗散条件下运行,为设计师在高功率应用中提供了更多的灵活性。此外,它的输入电容值,为电路设计提供了快速响应能力,使得此器件非常适合于需要高频开关操作的应用。
该 MOSFET 封装为 D2PAK,符合 TO-263-3 封装标准,具有更好的散热性能和更高的集成度。表面贴装型的设计便于自动化生产线上的组装,提高了整体的生产效率。这种封装形式也使得 MOSFET 在电路板上的占用空间更小,有助于设计更紧凑的电子设备。
IRF5305STRLPBF 广泛应用于各种领域,包括但不限于:
IRF5305STRLPBF 是一款高性能 P 通道 MOSFET,凭借其宽广的工作温度范围、优异的电气特性及适应严苛环境的能力,使其成为多个行业的理想选择。其超低的导通电阻和良好的热管理能力,使得设计师能够在实现高效能的同时,确保系统的可靠性。无论是在高功率还是高温应用中,IRF5305STRLPBF 都将表现出色,在未来的发展中,将 continua 扮演重要角色。
