IR2301STRPBF

IR2301STRPBF 产品概述

一、产品简介

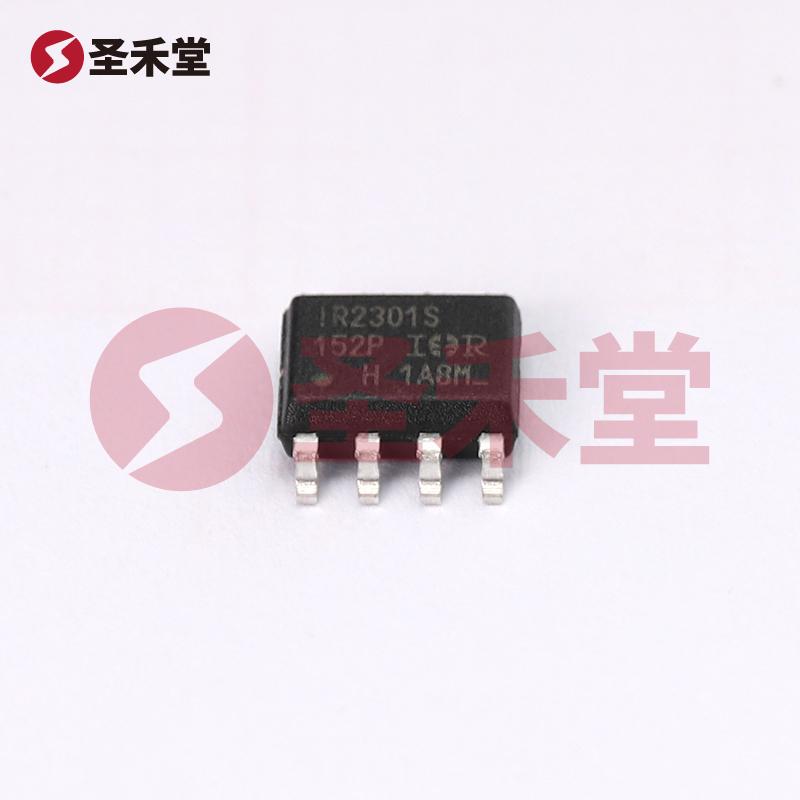

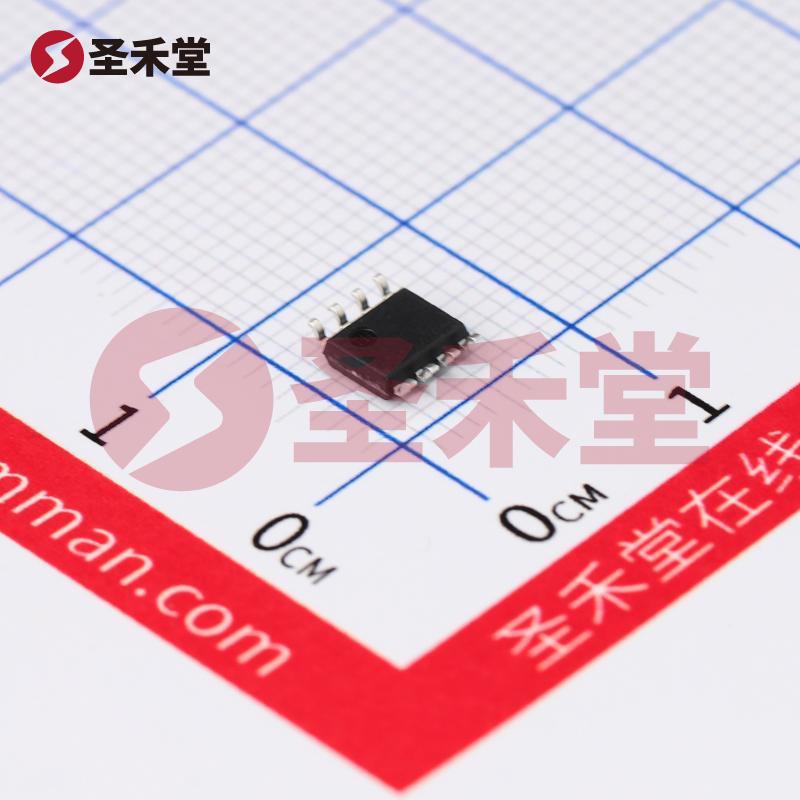

IR2301STRPBF是一款高性能的栅极驱动器IC，专为驱动IGBT和N沟道MOSFET而设计。它采用表面贴装(SMD)封装，符合SOIC-8标准，能够满足各类工业应用对高效率、可靠性和紧凑设计的需求。该产品的主要特性包括高压侧和低压侧的驱动能力、快速的上升和下降时间，以及宽广的工作温度范围，使其成为电力电子及马达控制等应用中的理想选择。

二、主要特性

1. 逻辑电压范围: IR2301STRPBF具有VIL和VIH逻辑电压门限值分别为0.8V和2.9V，适合多种控制信号条件，确保了与不同逻辑电平接口的兼容性。

2. 驱动配置: IC设计支持高压侧和低压侧驱动分类，能够满足不同的电路需求，不论是在电机控制、开关电源还是其他高压应用中。

3. 电流输出能力: 该驱动器具备200mA和350mA的灌入和拉出电流峰值输出能力，确保能有效驱动高压半导体器件，实现快速开关操作，优化系统的动态响应。

4. 输入类型: IR2301STRPBF的输入为非反相，使得信号传递更为简洁，简化了系统设计同时提高了稳定性和准确性。

5. 工作温度范围: 该IC工作温度范围广泛，达到-40°C至150°C，适合各种恶劣环境下的应用，使其在高温和低温条件下均能可靠工作。

6. 快速开关时间: 典型的上升时间为130ns，下降时间为50ns，确保了在高频应用中能够有效减少开关损失，提升整体能效。

7. 供电电压: IC的供电电压范围在5V到20V之间，灵活性强，可以很容易地适配于现有的控制系统。

8. 高压侧电压: IR2301STRPBF能够承受高达600V的自举电压，提供了广泛的设计灵活性，特别是在需要高侧驱动的应用场景中。

三、应用领域

这款驱动器在多个领域中拥有广泛的应用场景，主要包括：

1. 电机控制: IR2301STRPBF可以实现对电机驱动器中功率开关器件（如IGBT和MOSFET）的有效驱动，适用广泛的工业马达控制，以及伺服系统等。

2. 开关电源供应(SMPS): 在开关电源中用于扇区开关的驱动，能够提供快速的开关速度和高效能，改善电源转化效率。

3. 逆变器: 用于太阳能发电系统、风力发电系统、以及UPS（不间断电源）等应用中，IR2301STRPBF能有效提升逆变器的性能和稳定性。

4. 自动化设备: 此外，该IC也适用于各类自动化设备中，尤其是在需要高可靠性和高效率的场合中，如机器人和智能制造系统。

四、总结

总的来说，IR2301STRPBF是一款功能强大且灵活性高的隔离栅极驱动器。它结合了高电压、高电流能力、宽工作温度范围和快速的信号切换特性，成为了电力电子领域中的重要元件。无论是在高压应用还是在高速切换场景中，IR2301STRPBF都可为设计人员提供一个可靠的解决方案，是高效电源管理和功率控制系统不可或缺的关键组成部分。
