ESD9X5.0ST5G

ESD9X5.0ST5G 产品概述

1. 概述

ESD9X5.0ST5G 是由安森美（ON Semiconductor）推出的一款高性能齐纳二极管，专为电气防护和过电压调节的应用而设计。凭借其卓越的电压稳定性和超低的反向击穿电压，这款器件可以有效保护敏感电子元件免受电气干扰及静电放电（ESD）损害。

2. 基础参数

• 类型: 齐纳二极管
• 单向通道: 1
• **反向断态电压（Vr）：**典型值为5V（最大值）
• 击穿电压（Vz）: 最小值为6.2V，确保在电压超过此值时，器件迅速导通以保护后续电路。
• 最大电压 - 箝位: 在不同的峰值脉冲电流（Ipp）下，可达到最大电压12.3V，具备较好的电压稳定性的特征。
• 脉冲电流: 峰值脉冲电流为8.7A（10/1000µs），适合短时间高强度的电流冲击。
• 峰值脉冲功率: 可承受107W的峰值功率，提供优秀的瞬态响应能力。
• 工作温度范围: -55°C ~ 150°C，适应广泛的工作环境和应用场景。

3. 应用场合

ESD9X5.0ST5G 的设计使之非常适合用于节电、信号调节以及保护敏感电子元件，它最常见的应用领域包括：

• 移动设备: 保护手机、平板电脑和其他便携式电子设备的输入输出接口。
• 消费电子: 保护家用电器、电脑和其它日常使用的电子产品。
• 通信设备: 在传输信号的过程中，防止静电对信号完整性和设备本身造成损伤。
• 汽车电子: 保护车载电子设备，尤其是在电压波动较大的环境下。

4. 物理特性与封装

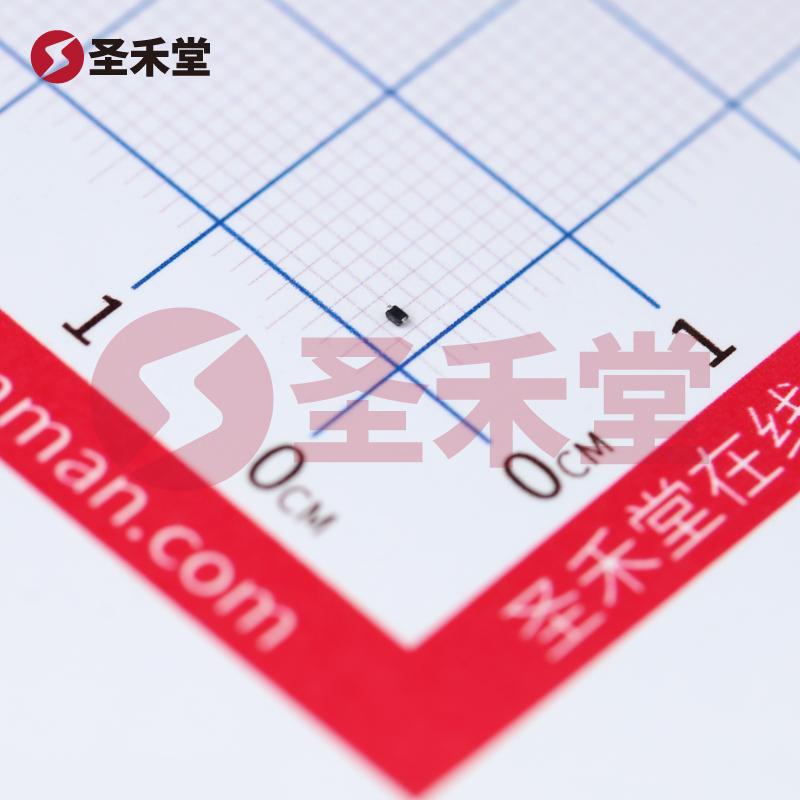

ESD9X5.0ST5G 的设计采用了SOD-923封装，适合表面贴装工艺（SMD），具有以下优势：

• 尺寸小巧: 适合高密度电子电路的布局。
• 散热性能优越: 封装设计有利于散热，确保器件在高功率应用下的稳定性和可靠性。
• 方便化安装: 支持自动化贴片生产，降低生产成本，并提高生产效率。

5. 电容特性

在1MHz频率下具有65pF的电容值，确保在信号高速传输时，能够协同降低电磁干扰，实现信号的清晰传送。

6. 结论

综上所述，ESD9X5.0ST5G 是一款功能强大、性能稳定的齐纳二极管，能够在多种应用场合中有效提供电压保护和ESD防护。其宽广的工作温度范围和小型封装设计，使其成为现代电子产品中不可或缺的保护元件。无论是用于消费电子、通信设备，还是汽车电子，ESD9X5.0ST5G都显示出了卓越的性能和可靠性，是行业内领先的选择。
