DMN3135LVT-7

产品概述：DMN3135LVT-7

1. 引言

DMN3135LVT-7 是一款高性能的双N沟道金属氧化物半导体场效应管（MOSFET），由知名电子元器件制造商DIODES（美台）生产。此器件设计用于满足现代电子电路在功率管理时对高效能以及高电流处理能力的需求，适用于多种应用场景，包括电源供应、开关电路和负载驱动。

2. 主要特性

• 漏源电压（Vdss）：最高30V，适合低压电源应用。
• 连续漏极电流（Id）：在25°C环境下可持续工作3.5A，保证了在各种工作条件下的稳定性。
• 栅极阈值电压（Vgs(th)）：在2.2V @ 250µA，适配逻辑电平控制电路。
• 漏源导通电阻（Rds(on)）：在3.1A、10V条件下为60mΩ，提供低功耗的导通特性，这意味着在开关操作中能量损失较小。
• 栅极电荷（Qg）：为4.1nC @ 4.5V，表明开关速度较快，适用于高频应用。
• 输入电容（Ciss）：最大305pF @ 15V，确保快速响应和更好的开关特性。
• 功率耗散：最大840mW（在Ta=25°C时），指示器件能够承受的最大热量。
• 工作温度范围：从-55°C到150°C，适合在极端环境下运行。

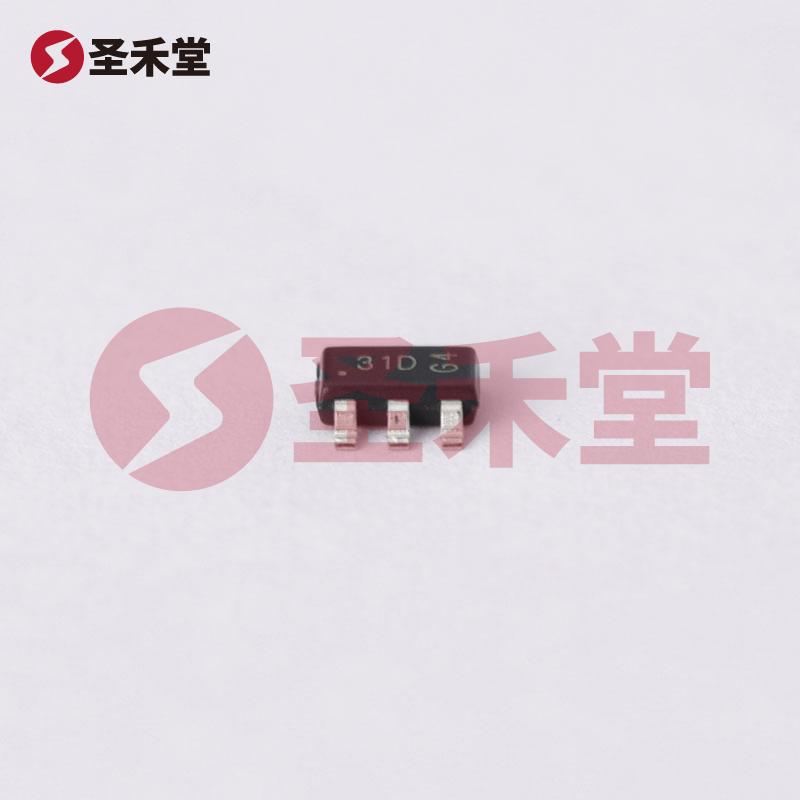

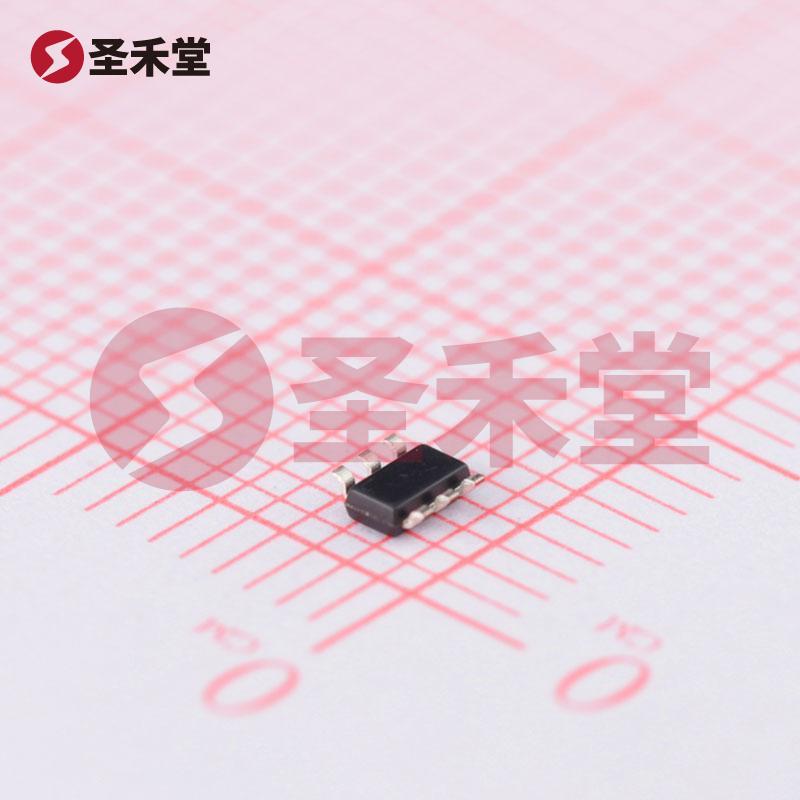

• 表面贴装型封装：SOT-23-6（TSOT-26），适应现代小型化设计需求。

3. 应用领域

DMN3135LVT-7 适用于多种电子应用，包括但不限于：

• 电源管理：在开关电源或 DC-DC 转换器中，可以用于作为开关元件，提高效率。
• 负载驱动：可以用来驱动各种负载，如电机和日常电子设备中的其他负载。
• 逻辑电平开关：由于其逻辑电平控制的能力，特别适合用于微控制器或其他数字电路中的开关应用。
• 消费电子：可广泛应用于消费者电子产品中，如手机，平板电脑和智能家居设备。

4. 性能优势

DMN3135LVT-7 的设计不仅注重电气特性，还考虑到实际应用中的环境因素，其广泛的工作温度范围确保了在各种环境条件下设备的可靠性。同时，其低导通电阻和低栅极电荷的设计，使得设备在高频应用和频繁切换条件下表现出色，大大提高了系统的整体效率，减少了功耗和热量。

5. 结论

DMN3135LVT-7 是一款综合性能优越的双N沟道MOSFET，符合当今电子产品对功率和效率的高要求。其紧凑的封装和广泛的应用场景，使其成为设计工程师在选择开关元件时的优选。无论是在电源管理、负载驱动，还是在逻辑电平开关应用中，DMN3135LVT-7 都能提供卓越性能和可靠性，为现代电子产品提供强劲动力。

6. 其他注意事项

在使用DMN3135LVT-7时，需谨慎进行热管理设计，以确保在最大功率耗散下器件不会过热。同时，确保在实际应用中考虑电路设计的安全裕度，以防止瞬态电压造成对器件的损害。

通过以上的产品概述，我们可以看到，DMN3135LVT-7 不仅在电气参数方面表现出色，同时也具备良好的兼容性和可靠性，适用于多种应用领域，满足现代电子设备对高效率和小型化的严格要求。
