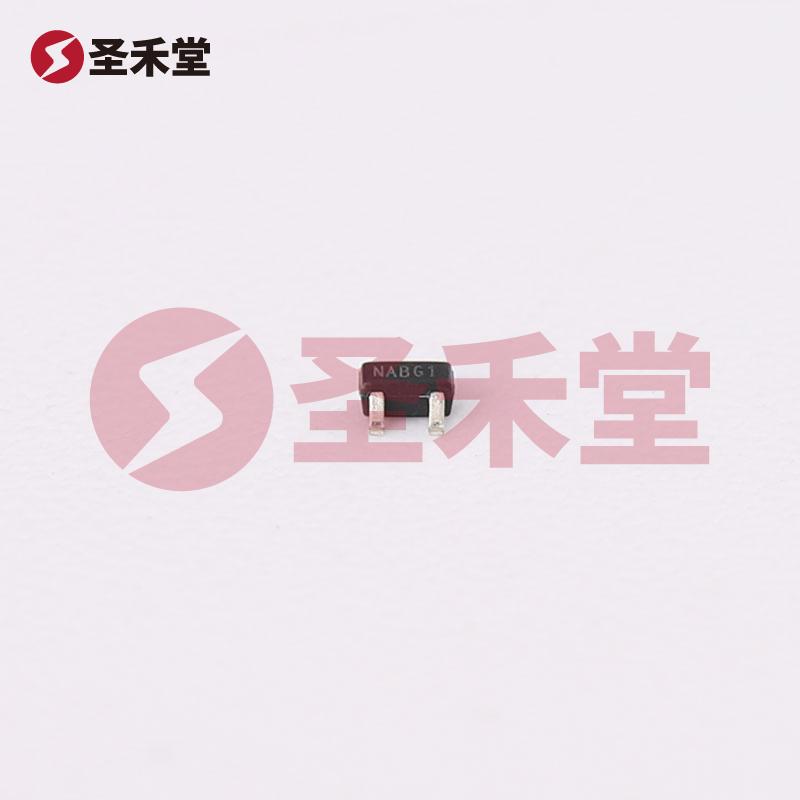

DMN2004TK-7 产品实物图片

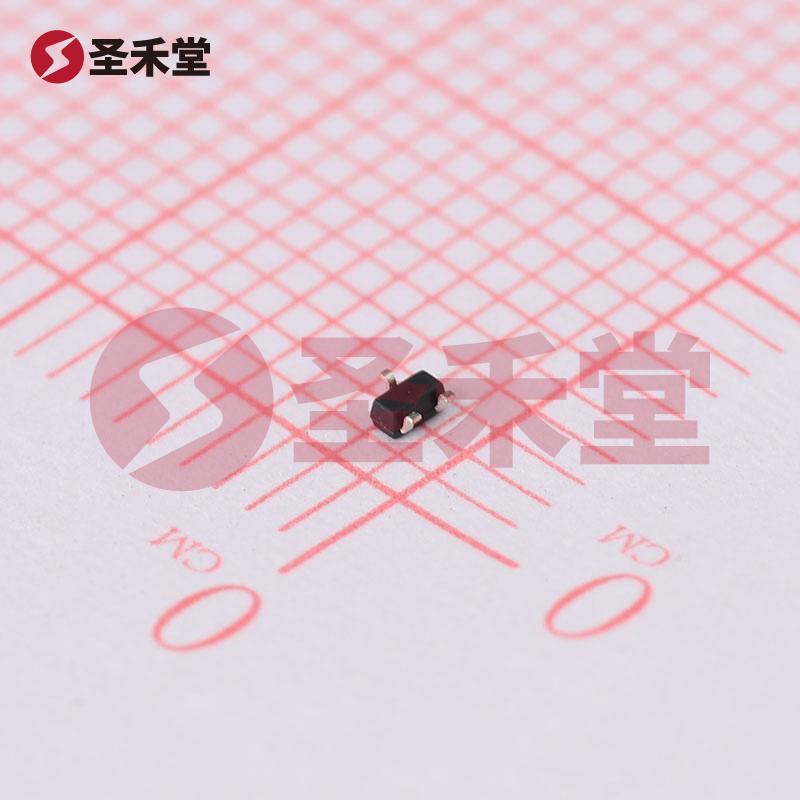

DMN2004TK-7 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DMN2004TK-7

商品编码: BM0000282670
品牌 :
DIODES(美台)
封装 :
SOT523
包装 :
编带
重量 :
0.012g
描述 :
场效应管(MOSFET) 150mW 20V 540mA 1个N沟道 SOT-523
库存 :
146(起订量1,增量1)
批次 :
5年内
数量 :
X
0.632
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.632
--
200+
¥0.435
--
1500+
¥0.396
--
3000+
¥0.37
--
45000+
产品参数
产品手册
产品概述

DMN2004TK-7参数

漏源电压(Vdss)20V连续漏极电流(Id)(25°C 时)540mA
栅源极阈值电压1V @ 250uA漏源导通电阻550mΩ @ 540mA,4.5V
最大功率耗散(Ta=25°C)150mW类型N沟道
FET 类型N 通道技术MOSFET(金属氧化物)
25°C 时电流 - 连续漏极 (Id)540mA(Ta)驱动电压(最大 Rds On,最小 Rds On)1.8V,4.5V
不同 Id、Vgs 时导通电阻(最大值)550 毫欧 @ 540mA,4.5V不同 Id 时 Vgs(th)(最大值)1V @ 250µA
Vgs(最大值)±8V不同 Vds 时输入电容 (Ciss)(最大值)150pF @ 16V
功率耗散(最大值)150mW(Ta)工作温度-55°C ~ 150°C(TJ)
安装类型表面贴装型供应商器件封装SOT-523
封装/外壳SOT-523

DMN2004TK-7手册

DMN2004TK-7概述

DMN2004TK-7是一款高性能的N沟道金属氧化物半导体场效应管(MOSFET),其主要用于开关和放大电路,以及其他各种电源管理应用。该器件由DIODES公司生产,采用SOT-523小型表面贴装封装,非常适合于空间有限的电子设计中。

产品规格概述

1. 基本电气特性

  • 漏源电压(Vdss):DMN2004TK-7的最大漏源电压为20V,适合用于低压电源应用。
  • 连续漏极电流(Id):器件在25°C条件下的最大连续漏极电流为540mA,能够满足许多中小功率电路的需求。
  • 栅源极阈值电压(Vgs(th)):该器件的最低栅极驱动电压为1V(@ 250µA),这使其在低栅压下也能有效导通,提升了应用灵活性。
  • 导通电阻(Rds(on)):在4.5V和540mA下的导通电阻为550mΩ,低导通电阻有助于降低功耗,提高功率效率。

2. 功率和温度特性

  • 功率耗散:DMN2004TK-7的最大功率耗散能力为150mW,在最恶劣的工作环境下依然能够保持良好的工作性能。
  • 工作温度范围:可以在-55°C至150°C的广泛温度范围内工作,适用于严苛环境的应用,如汽车电子和工业控制系统。

3. 封装和安装类型

  • 封装类型:该器件采用SOT-523封装,具有较小的体积,适合高密度布板的设备,减少了PCB面积的需求,同时也方便了自动化贴装。
  • 安装方式:作为一款表面贴装元件(SMD),它的安装方式适合现代电子产品的生产工艺,实现更高的组装效率。

应用领域

DMN2004TK-7广泛应用于多种电子设备中,尤其是在以下几个领域:

  • 电源管理:适合用于DC-DC转换器等电源供应和电源管理电路。
  • 开关电路:可用于各种开关应用,如电机驱动、电源开关等。
  • 自动化控制:在各种自动化设备中,作为信号开关和控制组件,提供可靠的性能。
  • 消费电子:广泛应用于手机、平板电脑及其他便携式设备中,作为高效率、高集成度的开关元件。

结论

总的来说,DMN2004TK-7是一款性能优良、应用广泛的N沟道MOSFET,凭借其低导通电阻、宽温工作范围及小型封装设计,使其在现代电子产品中非常受欢迎。无论是在电源管理、开关控制,还是其他各种要求高效能和高集成度的应用场景,DMN2004TK-7都能够提供可靠的解决方案。这样的特性组合使其成为当今电子设计的重要选择之一。
