漏源电压(Vdss) | 100V | 连续漏极电流(Id)(25°C 时) | 1.4A |
栅源极阈值电压 | 2.5V @ 250uA | 漏源导通电阻 | 220mΩ @ 1.6A,10V |
最大功率耗散(Ta=25°C) | 1.3W | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 1.4A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 220 毫欧 @ 1.6A,10V | 不同 Id 时 Vgs(th)(最大值) | 2.5V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 8.3nC @ 10V | Vgs(最大值) | ±16V |
不同 Vds 时输入电容 (Ciss)(最大值) | 401pF @ 25V | 功率耗散(最大值) | 1.3W(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
产品类型与封装

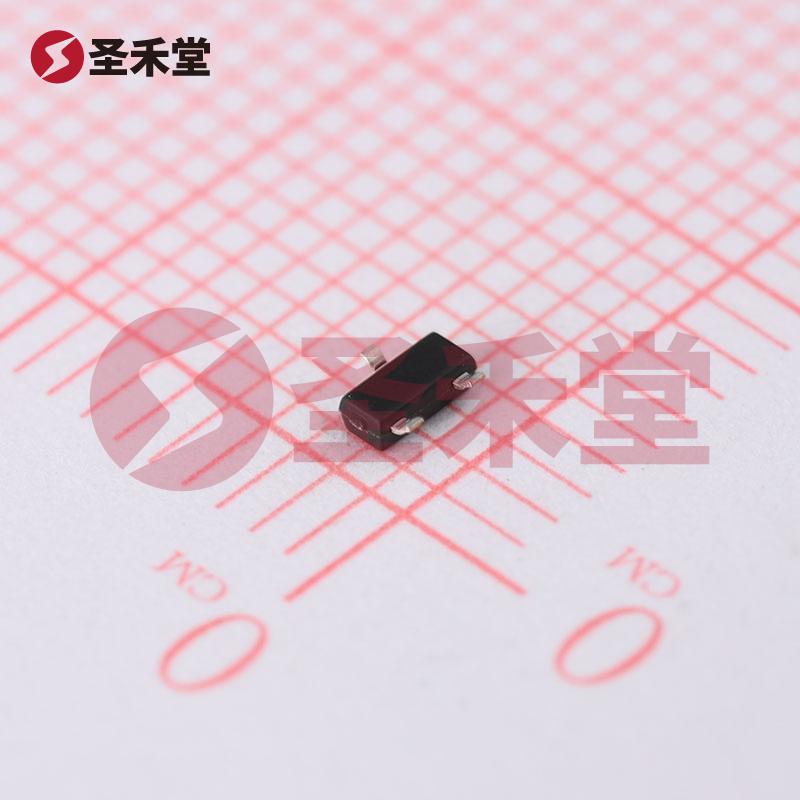

DMN10H220L-7 是一款N沟道金属氧化物半导体场效应管 (MOSFET),采用SOT-23标准表面贴装封装。这种小型封装有助于节省PCB空间,适用于高密度电子产品设计。
基本参数
电气特性
DMN10H220L-7的漏源电压最高可达到100V,这使其在一些需要耐高压的电路中表现出色。其连续漏极电流为1.4A,足以驱动多种中低功率负载。当应用在适当的电源电压下,该MOSFET还能提供较低的导通电阻(220mΩ),从而降低能量损耗并提高系统的整体效率。
更进一步,该MOSFET的栅源极阈值电压为2.5V,意味着在施加2.5V以上的栅压时,器件可以切换至导通状态,适合各种逻辑电平控制应用。这对于需要在逻辑器件与功率器件之间进行接口的电路设计尤为重要。
驱动特性与效率
DMN10H220L-7的导通状态电阻在4.5V和10V的驱动电压下达到最小值,适应于不同的Vgs电压要求。然而,最佳的导通性能通常在设计中以10V驱动电压为目标。此外,其输入电容(Ciss)约为401pF @ 25V,确保在快速开关操作时能够保持良好的响应时间,这对高频开关电源、DC-DC转换器等应用而言至关重要。
热管理与功率损耗
该器件在最大功率耗散为1.3W时可稳定工作,适用于各种低至中等功率应用。为了优化性能,设计师应考虑热管理,确保在最高环境温度下也能够安全运行。
应用场景
DMN10H220L-7适用于多种应用,包括:
其优异的性能和广泛的应用使得该MOSFET成为电源管理领域中一个理想的选择。
总结
DMN10H220L-7是一款高性能的N沟道MOSFET,其出色的电气特性、高温工作能力以及小型封装设计使其成为现代电子设备中不可或缺的构件。无论是用于工业、消费电子还是汽车电子领域,该器件都有着广泛的适用性和可靠性。设计师可以在保持其成本效益的同时,利用该MOSFET优异的性能特性,提升他们设计的效率与可靠性。
