漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 1A |
栅源极阈值电压 | 1V @ 250uA | 漏源导通电阻 | 450mΩ @ 600mA,4.5V |
最大功率耗散(Ta=25°C) | 290mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 1A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 1.8V,4.5V |
不同 Id、Vgs 时导通电阻(最大值) | 450 毫欧 @ 600mA,4.5V | 不同 Id 时 Vgs(th)(最大值) | 1V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | .74nC @ 4.5V | Vgs(最大值) | ±6V |
不同 Vds 时输入电容 (Ciss)(最大值) | 60.67pF @ 16V | 功率耗散(最大值) | 290mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-323 | 封装/外壳 | SC-70,SOT-323 |
基本信息

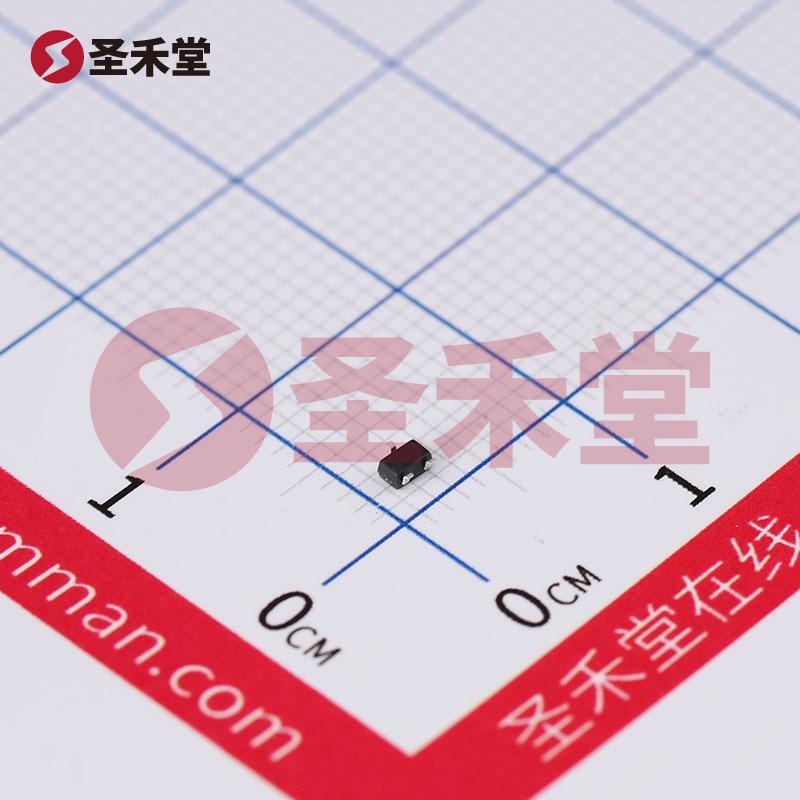

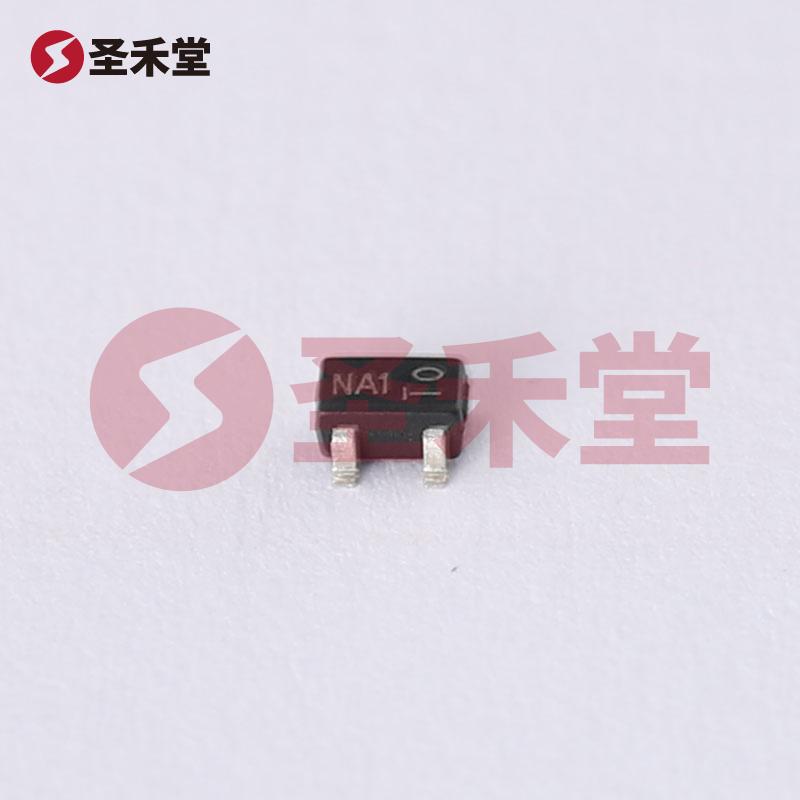

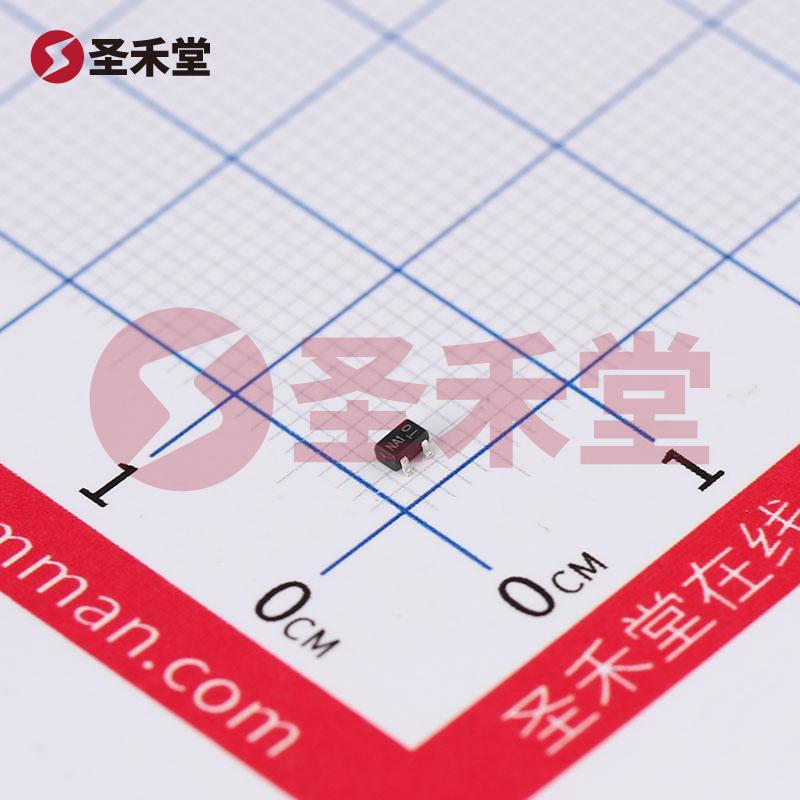

DMG1012UW-7 是一款高性能 N 沟道 MOSFET,专为低功耗应用设计。该器件采用 SOT-323(SC-70)表面贴装封装,适用于空间受限的应用,且在提供优异的电气性能的同时,占用很少的板空间。其主要参数包括漏源电压(Vdss)为 20V,连续漏极电流(Id)为 1A,以及最大功率耗散达到 290mW。
技术参数
电气特性:
输入与输出特性:
工作条件:
封装与安装:
应用领域
DMG1012UW-7 的设计使其非常适合于以下领域:
总结
总的来说,DMG1012UW-7 是一款高性能、低功耗的 N 沟道 MOSFET,因其优秀的电气特性与宽广的工作温度范围,在现代电子设备中愈发受到重视。其低导通电阻、高开关频率以及紧凑的封装形式,使其成为电源管理、消费电子及自动化设备等多种应用的理想选择。选择 DMG1012UW-7,不仅能够提高产品的整体性能,也能在设计功耗和尺寸方面提供良好的平衡。
