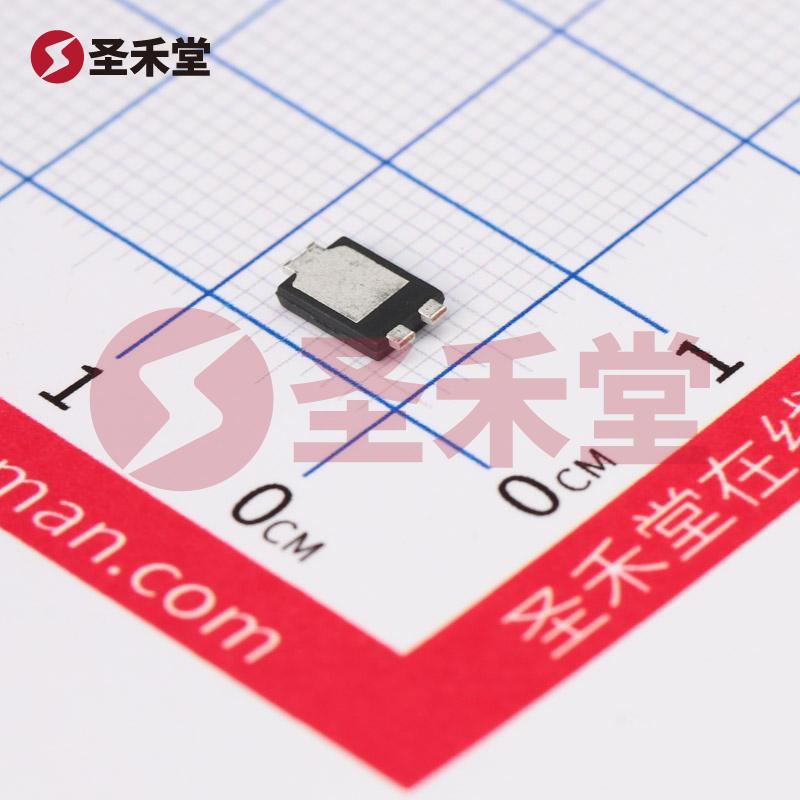

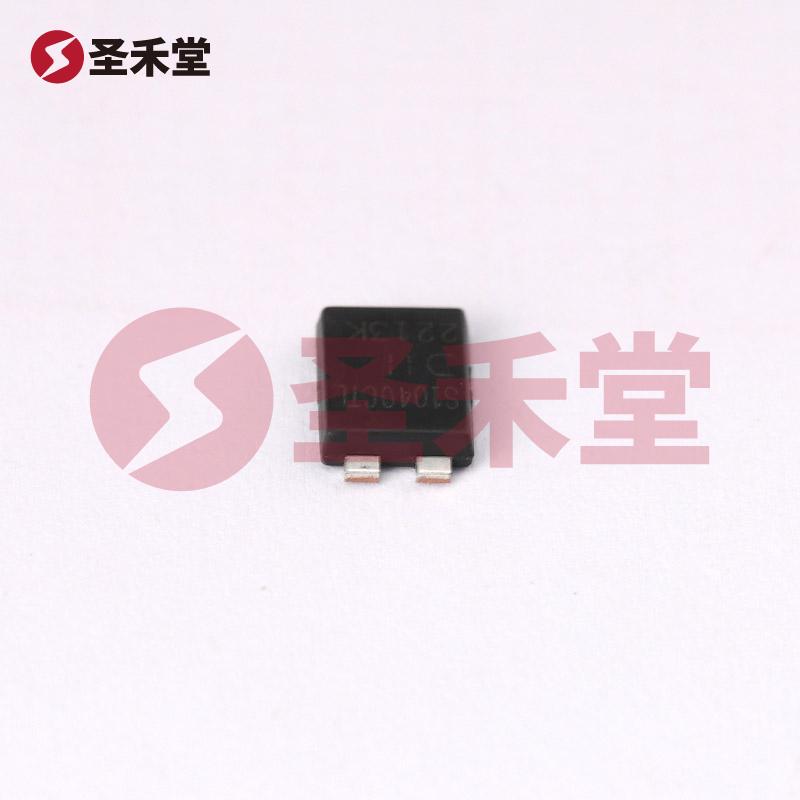

PDS1040CTL-13
PDS1040CTL-13参数
| 封装/外壳 | PowerDI™ 5 | 二极管配置 | 1 对共阴极 |
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 40V |
| 电流 - 平均整流 (Io)（每二极管） | 5A | 不同 If 时电压 - 正向 (Vf) | 500mV @ 5A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 不同 Vr 时电流 - 反向泄漏 | 200µA @ 40V |
| 工作温度 - 结 | -65°C ~ 150°C | 安装类型 | 表面贴装型 |
| 供应商器件封装 | PowerDI™ 5 |
PDS1040CTL-13手册
PDS1040CTL-13概述
PDS1040CTL-13 产品概述
概要
PDS1040CTL-13 是一款高性能的肖特基二极管，采用 PowerDI™ 5 封装，具有高电流处理能力和低正向压降特性，适用于各种功率转换和整流应用。这款二极管配备了1对共阴极配置，最大反向电压为40V，平均整流电流可达到5A，同时在10A电流下，正向电压为550mV，展现了出色的电气性能。
主要性能参数
- 封装类型: PowerDI™ 5
- 二极管配置: 1对共阴极
- 二极管类型: 肖特基二极管
- 最大直流反向电压 (Vr): 40V
- 平均整流电流 (Io): 每个二极管可达5A
- 正向电压 (Vf): 以10A电流为例，Vf为550mV; 在5A时为500mV
- 反向泄漏电流 (Ir): 200µA @ 40V
- 切换速度: 快速恢复，恢复时间≤500ns，电流＞200mA（Io）
- 工作温度范围: -65°C 至 150°C
- 安装类型: 表面贴装型
工作原理
肖特基二极管以其结构设计在电流流动方向上实现低正向压降，使得 PDS1040CTL-13 显得尤为显著。在正向导通状态下，较低的正向电压（Vf）使得电能损耗大幅降低，从而提高系统的能效，减小热管理要求。此外，快速恢复特性使其适合高频应用，极大地减少了开关损耗，特别是在开关电源、逆变器和电机驱动等场景。
应用领域
PDS1040CTL-13 广泛应用于：
开关电源 (SMPS): 在开关电源中，肖特基二极管常作为整流器应用，因其快速恢复特性能够减少开关损耗，提高整体转换效率。
电池管理系统: 其低正向压降特点，能够在充电和放电过程中减少能量损耗，确保高效充电和放电。
LED驱动电路: 在LED照明应用中，PDS1040CTL-13 可以用作整流部件，确保稳定的电流供应，延长LED的使用寿命。
电动汽车和混合动力汽车: 在新能源汽车的整车架构中，提供高效的能量转换和整流解决方案，以支持电动驱动和电池充电系统。
封装和安装
PDS1040CTL-13 采用的 PowerDI™ 5 封装有助于增强电路板的热管理和空间利用率. 其表面贴装式设计非常适应现代自动化生产线，相较于传统引线封装能够减少布局空间，并提供更好的电气性能和散热能力。此外，PowerDI™ 5 封装的设计也支持良好的焊接可靠性，增加了在苛刻环境下使用的耐用性。
结论
PDS1040CTL-13 是一款在多种电子电路和设备中表现卓越的肖特基二极管，凭借其高电流承受能力、低正向压降和快速恢复特性，使之成为高效能电源设计的理想选择。适合包括开关电源、逆变器及多种电动车应用等在内的多种高效能场景。它将为用户提供可信赖的性能，确保系统的安全性与能效，满足现代电源解决方案日益增长的需求。
