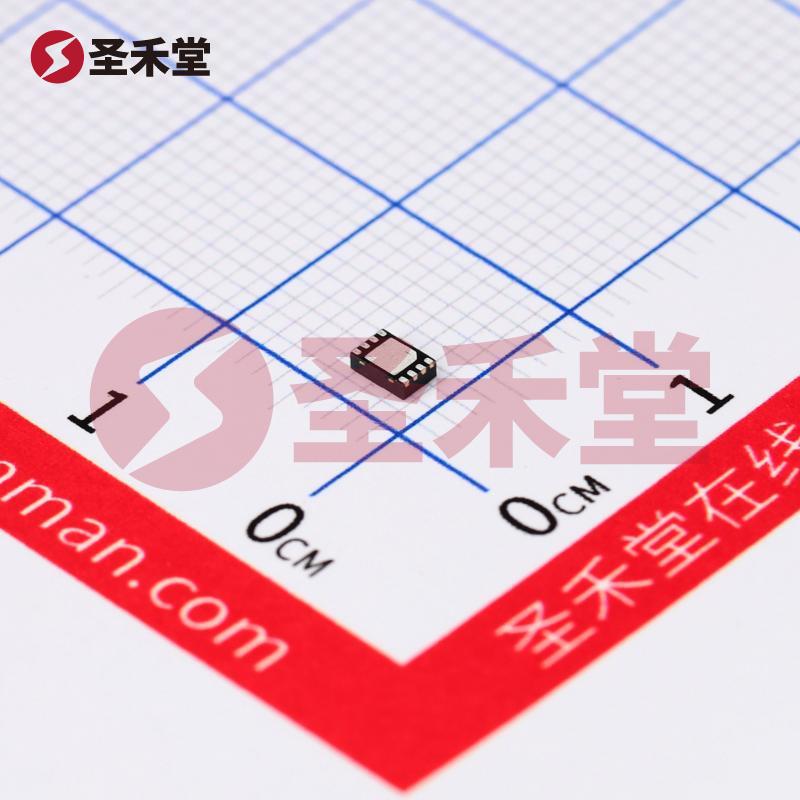

MP3302DD-LF-Z
品牌 :
MPS
封装 :
QFN-8(2x3)
包装 :
编带
重量 :
-
描述 :
LED-驱动器-IC-1-输出-DC-DC-稳压器-升压-单线-调光-1.33A（开关）-8-QFN（2x3）
库存 :
314(起订量1,增量1)
批次 :
21+数量 :
X
3.47按整 :
圆盘(1圆盘有5000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥3.47
--
100+
￥2.89
--
30000+
产品参数
产品手册
产品概述
MP3302DD-LF-Z参数
| 封装/外壳 | 8-TFDFN裸露焊盘 | 类型 | DCDC稳压器 |
| 输出数 | 1 | 供电电压（最小值） | 2.5V |
| 供电电压（最大值） | 6V | 内部开关 | 是 |
| 输出电压 | 36V | 每个通道的输出电流 | 1.33A（开关） |
| 频率 | 1.3MHz | 调光 | 单线 |
| 应用 | 背光 | 工作温度 | -40°C~125°C（TJ） |
| 安装类型 | 表面贴装(SMT) | 湿气敏感性等级（MSL） | 1（无限） |
| 拓扑 | 升压 | 电压 - 供电（最低） | 2.5V |
| 电压 - 供电（最高） | 6V | 电压 - 输出 | 36V |
| 电流 - 输出/通道 | 1.33A（开关） | 供应商器件封装 | 8-QFN（2x3） |
MP3302DD-LF-Z手册
MP3302DD-LF-Z概述
MP3302DD-LF-Z 产品概述
1. 产品简介
MP3302DD-LF-Z 是一款高性能的 DC-DC 稳压器，专为 LED 驱动应用而设计。其采用了先进的升压拓扑结构，能够将较低的输入电压（2.5V 至 6V）转换为高达 36V 的稳定输出电压。这款器件在一个紧凑的 8-TFDFN（裸露焊盘）封装中封装，适合表面贴装（SMT），在现代电子设计中尤其受到青睐。
2. 主要特点
- 输入电压范围: MP3302DD-LF-Z 的输入电压范围为 2.5V 至 6V，支持多种电源配置。
- 输出电压: 此器件的输出电压可高达 36V，非常适合于需要高电压的 LED 背光和相关应用。
- 输出电流能力: 该器件的每个通道能够提供高达 1.33A 的开关电流，确保在高负载条件下仍能保持稳定输出。
- 频率: 器件工作在 1.3MHz 的开关频率，有助于减小外部元件的体积，使电路设计更为紧凑。
- 调光功能: 具有单线调光调节功能，可以通过简单的控制电路实现亮度调节，适用于各类 LED 应用。
- 温度范围: 能在 -40°C 至 125°C 的工作温度范围内正常工作，增强了产品的耐用性和可靠性。
- 湿气敏感性等级: 其湿气敏感性等级为 MSL1，意味着它适合长期存储，无需特别防潮措施。
3. 应用场景
MP3302DD-LF-Z 主要应用于背光模块和 LED 驱动电路。由于其出色的性能和紧凑的封装，使其非常适合用于：
- 手机、平板电脑和其他便携设备的背光系统
- 电视、显示器及其他大屏幕设备的 LED 背光
- 通信设备和计算机周边产品中的 LED 指示灯和照明
- 照明解决方案，如消费者电子产品中的可调光灯付
4. 设计优势
MP3302DD-LF-Z 设计中的多个优势使其成为 LED 驱动设计的优秀选择。首先，升压设计允许设计工程师将电池电压或低电压电源转换为更高的输出电压，这对于大多数 LED 来说是必需的。其次，该器件的高开关频率有助于减小滤波电容器和电感器的规模，从而使整个设计更加紧凑并降低物料成本。
5. 结论
MP3302DD-LF-Z 是一款功能强大且灵活的 DC-DC 稳压器，特别适合用于 LED 驱动应用。其独特的设计与高性能能够满足现代电子产品对于超高效、高集成度的需求，使得 LED 应用在性能和能效上得到了显著提升。凭借其可靠性和多功能性，MP3302DD-LF-Z 在电子行业中无疑是推动创新和提升设计质量的关键一环。
