MMBT3906-TP

MMBT3906-TP产品概述

一、产品简介

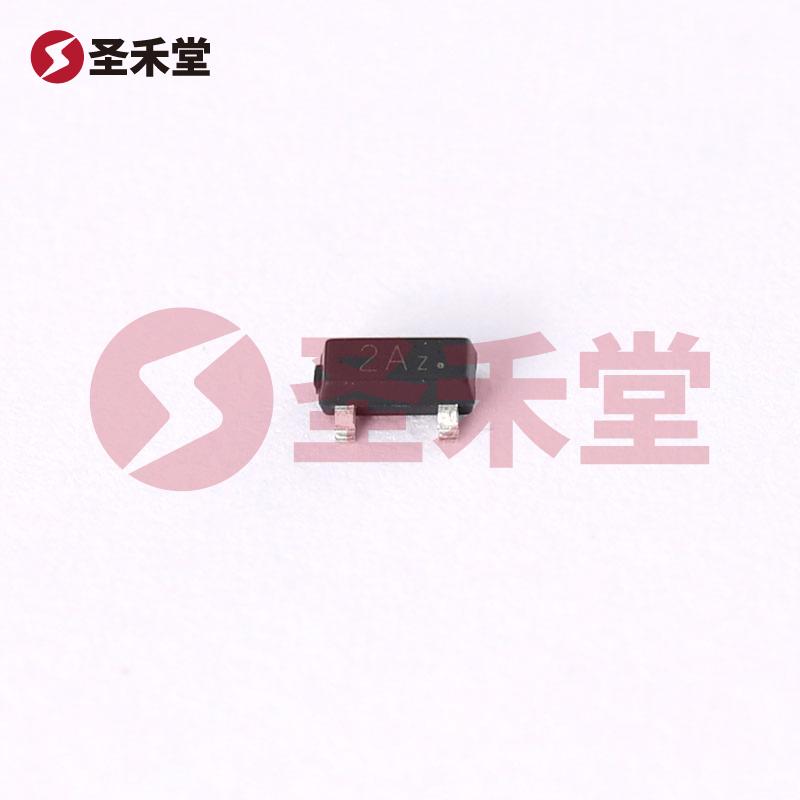

MMBT3906-TP是由美微科（MCC）生产的一款高性能PNP型晶体管，广泛应用于电子电路中，如信号放大和开关控制等应用。这款晶体管凭借其可靠的性能和紧凑的SOT-23封装，受到工程师和设计师的青睐。其额定功率为300mW，最大集电极电流达到200mA，集射极击穿电压为40V，适用于多种电源和信号调节场合。

二、主要参数

1. 电气特性

   • 额定功率：300mW
   • 最大集电极电流（Ic）：200mA
   • 集射极击穿电压（Vce）：40V
   • 饱和压降（Vce(sat)）：400mV（在Ib为5mA或50mA时）
   • 集电极截止电流（ICBO）：10nA（最大值）

2. 增益特性

   • DC电流增益（hFE）：最小值100（在Ic为10mA，Vce为1V时）

3. 频率特性

   • 跃迁频率：250MHz

4. 温度范围

   • 工作温度范围：-55°C至150°C（TJ）

5. 封装信息

   • 包装类型：表面贴装型
   • 封装形式：SOT-23

三、应用场景

MMBT3906-TP作为PNP型晶体管，通常用于以下几个方面：

• 信号放大：在音频设备中，这款晶体管可以用作放大器，实现弱信号的增益，以提高信号的清晰度和音质。

• 开关电路：由于其较高的集电极电流和较低的饱和压降，MMBT3906-TP适合用于开关电路，例如驱动电机或控制LED等应用。

• 放大器设计：在高频电路中，凭借其250MHz的跃迁频率，该晶体管能够满足高效的信号处理需求。

• 电源管理：在电源管理领域，此晶体管可以用于负载开关和电源转换器中，提供优良的功率控制。

四、设计注意事项

在使用MMBT3906-TP时，设计人员需要考虑以下几点：

• 温度管理：虽然该晶体管的工作温度范围很广，但在高功率和高温应用中，仍需考虑散热问题，以保持元件在安全工作区间。

• 偏置电流：在设计中需准确计算基极电流以确保晶体管在适当的工作状态，避免由于过高的Ib或Ic导致损坏。

• 电源电压：确保应用中电源电压不超过标定的最大值（40V），以防止损坏元器件。

• PCB布局：在印刷电路板（PCB）的设计中，应注意布线的短路径和小的环路面积，以降低电磁干扰。

五、总结

MMBT3906-TP是一款多功能、高性能的PNP型晶体管，其在多种应用中都有极好的表现。凭借30mW的功率、200mA的集电极电流及广泛的温度范围，这款晶体管为电子设计提供了强大的能力。无论是用于信号放大还是电源控制，MMBT3906-TP都是工程师在寻找可靠电子元件时的优选之一。
