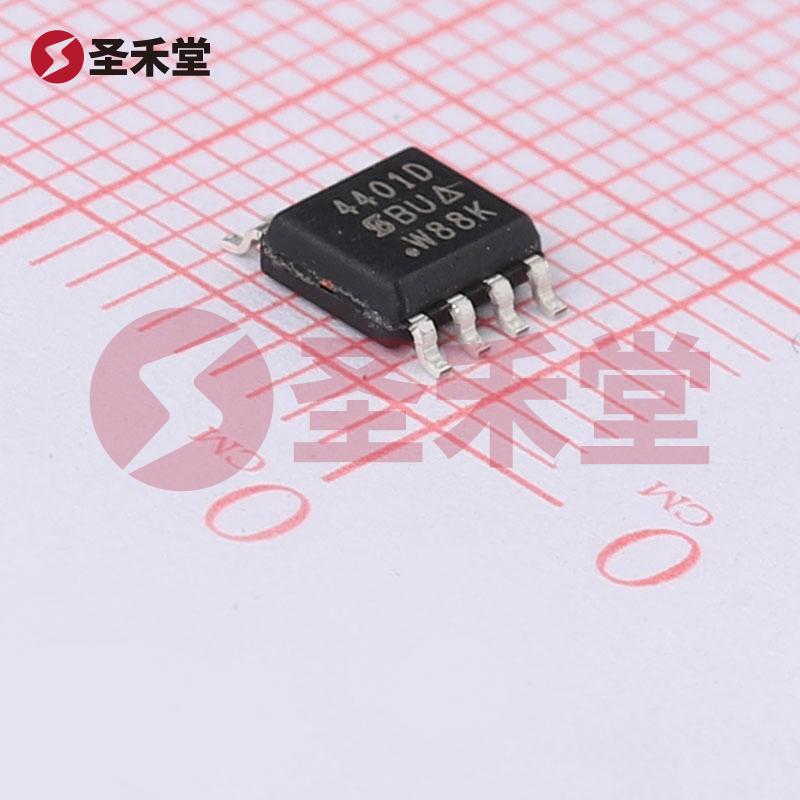

SI4401DDY-T1-GE3 产品实物图片
SI4401DDY-T1-GE3 产品实物图片
商品图片1

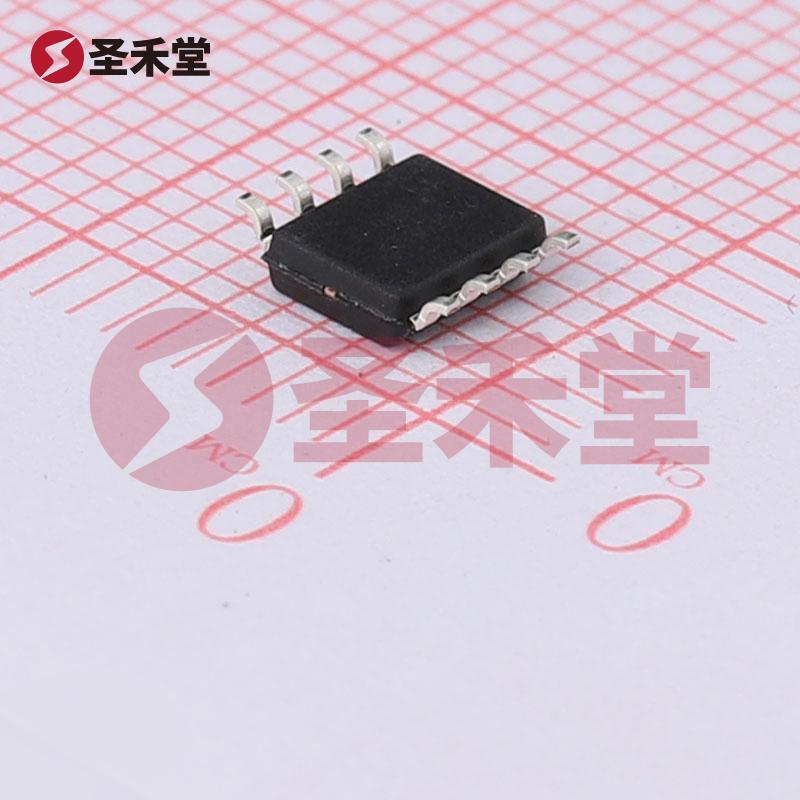

商品图片2

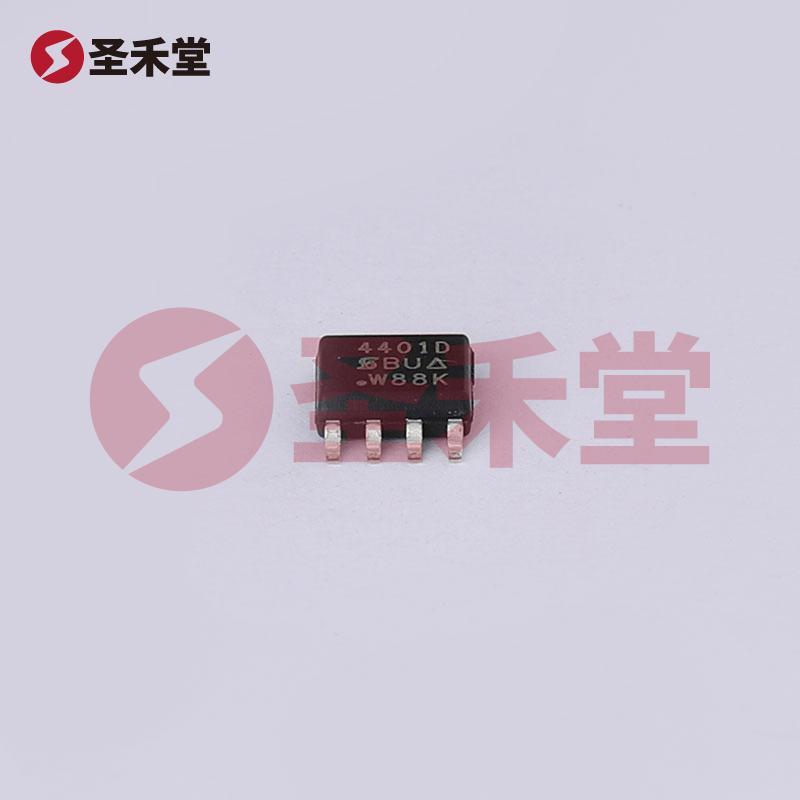

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SI4401DDY-T1-GE3

商品编码: BM0000282359
品牌 :
VISHAY(威世)
封装 :
8-SO
包装 :
编带
重量 :
0.245g
描述 :
场效应管(MOSFET) 2.5W;6.3W 40V 16.1A 1个P沟道 SOIC-8
库存 :
29952(起订量1,增量1)
批次 :
2年内
数量 :
X
2.15
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.15
--
100+
¥1.65
--
1250+
¥1.44
--
2500+
¥1.36
--
25000+
产品参数
产品手册
产品概述

SI4401DDY-T1-GE3参数

漏源电压(Vdss)40V连续漏极电流(Id)(25°C 时)16.1A(Tc)
栅源极阈值电压2.5V @ 250uA漏源导通电阻15mΩ @ 10.2A,10V
最大功率耗散(Ta=25°C)6.3W(Tc)类型P沟道
FET 类型P 通道技术MOSFET(金属氧化物)
25°C 时电流 - 连续漏极 (Id)16.1A(Tc)驱动电压(最大 Rds On,最小 Rds On)4.5V,10V
不同 Id、Vgs 时导通电阻(最大值)15 毫欧 @ 10.2A,10V不同 Id 时 Vgs(th)(最大值)2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)(最大值)95nC @ 10VVgs(最大值)±20V
不同 Vds 时输入电容 (Ciss)(最大值)3007pF @ 20V功率耗散(最大值)2.5W(Ta),6.3W(Tc)
工作温度-55°C ~ 150°C(TJ)安装类型表面贴装型
供应商器件封装8-SO封装/外壳8-SOIC(0.154",3.90mm 宽)

SI4401DDY-T1-GE3手册

SI4401DDY-T1-GE3概述

产品概述:SI4401DDY-T1-GE3 MOSFET

简介

SI4401DDY-T1-GE3是由威世半导体(Vishay)公司生产的一款高性能P沟道场效应管(MOSFET),广泛应用于各种电源管理和电子控制系统。该器件以其优良的电气性能、低导通电阻以及较高的功率处理能力,成为许多应用领域的理想选择。

关键参数

  • 漏源电压(Vdss):该器件能够承受最大 40V 的漏源电压,适用于低到中压的应用需求。
  • 连续漏极电流(Id):在25°C时,SI4401DDY-T1-GE3的连续漏极电流可达到16.1A(在集成散热条件下),确保其在负载下的稳定工作。
  • 栅源极阈值电压(Vgs(th)):该MOSFET在 2.5V @ 250µA 的阈值电压下工作,适合低电压驱动,简化了电路设计。
  • 漏源导通电阻(Rds(on)):在10.2A流量与10V驱动电压下,其漏源导通电阻为15mΩ,这一特性使得该器件在开关状态下能显著减少能量损耗。
  • 最大功率耗散:SI4401DDY-T1-GE3在环境温度 (Ta) 为25°C时,最大功率耗散为2.5W,而在结温 (Tc) 为25°C时最大能处理达6.3W,适应多种散热条件。
  • 工作温度范围:该器件的工作温度范围广泛,从-55°C到150°C,使其能够在严苛的环境条件下稳定运行。

封装与安装

SI4401DDY-T1-GE3采用表面贴装型封装(SOIC-8),外形尺寸为0.154"(3.90mm宽),方便在现代电子设备中的集成。适宜的封装形式不仅提高了元器件在PCB上的适应性,还有效降低了引脚间干扰的风险。

应用场景

SI4401DDY-T1-GE3的特性使其广泛应用于以下领域:

  1. 电源管理:适用于开关电源、电池管理系统等。低导通电阻和高效性能使其能够在高效能电源设计中发挥重要作用。

  2. 驱动电路:适合用于驱动DC负载(如马达、灯具),提供快速的开关响应,提升整体系统效率。

  3. 汽车电子:能够在汽车电气系统中有效控制高功率负载,其高耐温设计确保了在汽车环境中的可靠性。

  4. 消费电子:在电视、音响等家电产品中作为开关元件使用,帮助降低能耗并延长设备使用寿命。

总结

SI4401DDY-T1-GE3是一款在电源管理和驱动电路中表现卓越的P沟道MOSFET,其设计充分考虑了现代电路对高效、稳定、可靠元件的需求。凭借其优异的电气性能、灵活的工作温度范围以及适合的封装形式,SI4401DDY-T1-GE3为各类电子产品提供了强有力的支持。无论是在工业应用、汽车电子还是消费电子领域,这款MOSFET都能够帮助工程师实现更高的设计目标。
