SD101AW-7-F
SD101AW-7-F参数
| 直流反向耐压（Vr） | 60V | 平均整流电流（Io） | 15mA |
| 正向压降（Vf） | 410mV @ 1mA | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 60V | 电流 - 平均整流 (Io) | 15mA（DC） |
| 不同 If 时电压 - 正向 (Vf) | 1V @ 15mA | 速度 | 小信号 =< 200mA（Io），任意速度 |
| 反向恢复时间 (trr) | 1ns | 不同 Vr 时电流 - 反向泄漏 | 200nA @ 50V |
| 不同 Vr、F 时电容 | 2pF @ 0V，1MHz | 安装类型 | 表面贴装型 |
| 封装/外壳 | SOD-123 | 供应商器件封装 | SOD-123 |
| 工作温度 - 结 | -65°C ~ 125°C |
SD101AW-7-F手册
SD101AW-7-F概述
产品概述：SD101AW-7-F 肖特基二极管
一、引言
在现代电子设计中，二极管作为基本的电子元器件之一，发挥着关键的作用。特别是在电源管理、整流和信号检测等应用中，性能优越的二极管能够显著提升电路的整体效率与稳定性。SD101AW-7-F 是由 DIODES（美台）公司推出的一款高性能肖特基二极管，其具有耐压高、正向压降小、反向恢复时间短等特点，非常适合在小信号处理与高频应用中使用。
二、基本参数
SD101AW-7-F 的核心参数如下：
- 直流反向耐压（Vr）：最大可达 60V，使其适用于多种高压应用。
- 平均整流电流（Io）：额定为 15mA，适合小电流处理。
- 正向压降（Vf）：在 1mA 时为 410mV，同时在 15mA 时为 1V，显示出良好的低压降特性。
- 反向恢复时间（trr）：仅为 1ns，适合高频开关应用。
- 反向泄漏电流：在 50V 反向电压下，反向泄漏电流仅为 200nA，极大降低了损耗。
- 结温工作范围：-65°C ~ 125°C，适应于较为恶劣的工作环境。
三、封装与安装

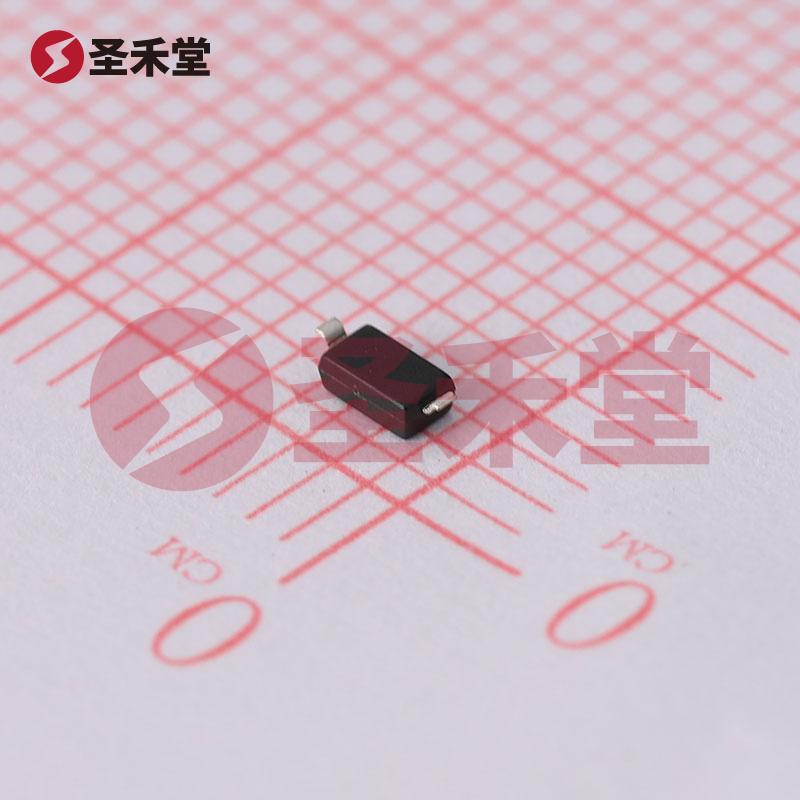

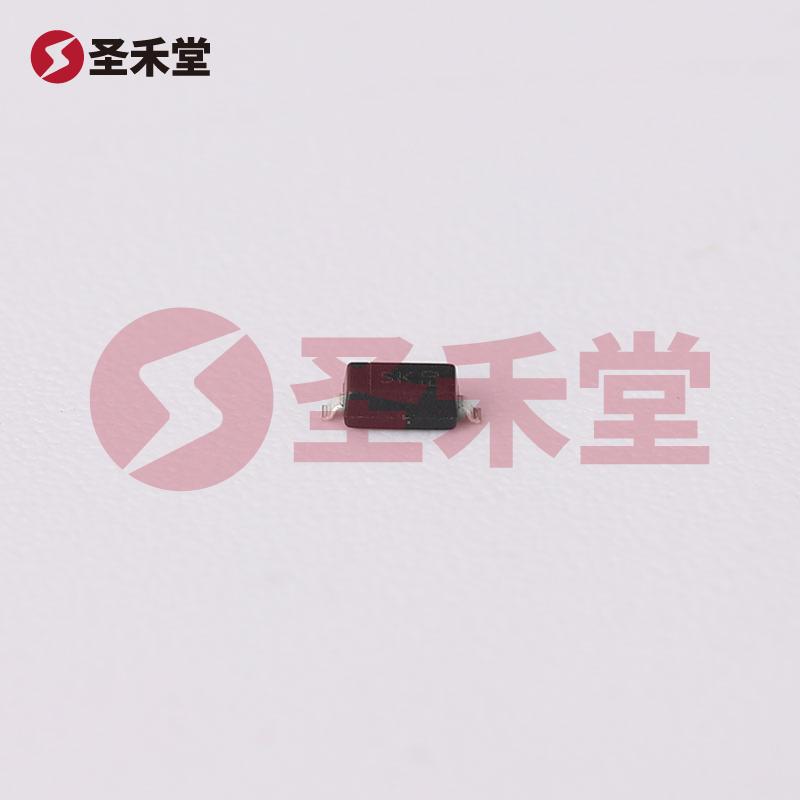

SD101AW-7-F 采用 SOD-123 表面贴装型封装，尺寸小巧，适合于当今越来越紧凑的电路设计。此封装形式有助于提升电路的空间利用率，并支持自动化贴装工艺，减少人工成本和组装时间。
四、特性与优势
低正向压降：肖特基二极管以其低正向压降的特性出名，SD101AW-7-F 在不同电流条件下均保持较好的低压降状态，极大地减少了功耗，提高了电源转换效率，尤其适合电力转换和电池供电设备。
快速开关能力：SD101AW-7-F 对于高频信号的响应极快，1ns 的反向恢复时间使其在开关电源、变换器及 RF 信号调制解调等应用中表现出色，能够提高电路的工作频率，提升系统整体性能。
出色的温度特性：该二极管的工作温度范围广泛，适合极端环境下的应用，为设计工程师提供了更多的设计自由度，无论是在高温还是低温环境下，SD101AW-7-F 都能保持稳定的性能。
极低的反向泄漏：在高电压应用中，低反向泄漏电流是至关重要的，尤其是在那些需要长时间待机的应用场景（如电池管理系统）中，SD101AW-7-F 的 200nA 反向泄漏电流可以显著延长设备的使用寿命，减少自耗电流。
五、应用领域
SD101AW-7-F 的广泛特性使其适用于多个领域，具体应用包括：
- 开关电源：在电源管理系统中进行整流与保护，提升转换效率。
- 信号整流与检波：在小信号应用中作为整流器或检波器，保持信号的完整性。
- 高频RF应用：在无线通信设备中确保信号的快速处理与传递。
- 电池供电设备：在便携式设备中实现高效充电与能量管理。
六、总结
SD101AW-7-F 是一款性能卓越的肖特基二极管，凭借其低正向压降、快速响应时间和低反向泄漏电流，成为高频与小电流应用的理想选择。无论是新产品开发还是现有产品的升级替换，SD101AW-7-F 都能够提供可靠的解决方案，助力电子设备在多变的市场中保持竞争力。
