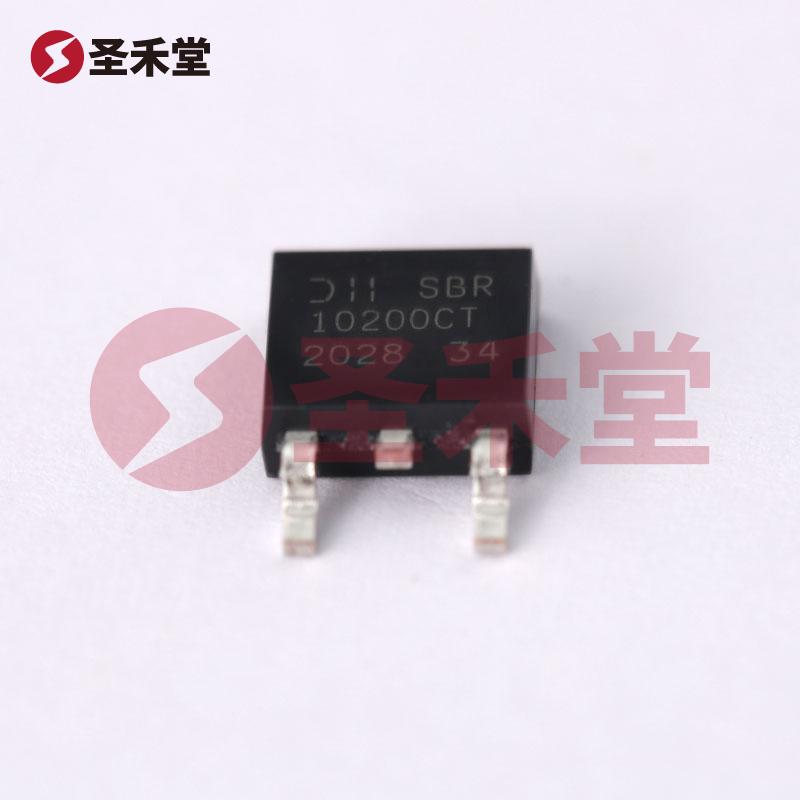

SBR10200CTL-13

产品概述：SBR10200CTL-13 超势垒整流器

产品简介

SBR10200CTL-13是一款由美台品牌（DIODES）生产品的高性能超势垒整流器（SBR），此器件特别设计为一对共阴极配置，旨在应用于需要高电流和高反向电压的电源电路中。该整流器以其卓越的电流整流能力和快速恢复特性，适用于各种高效率电力转换系统，如开关电源、直流-直流转换器及电池充电器等。

主要参数

• 直流反向耐压（Vr）: 最大200V
• 平均整流电流（Io）: 每个二极管5A（总共10A）
• 正向压降（Vf）: 940mV @ 5A
• 反向泄漏电流: 100µA @ 200V
• 工作温度范围: -65°C ~ 150°C
• 安装类型: 表面贴装型

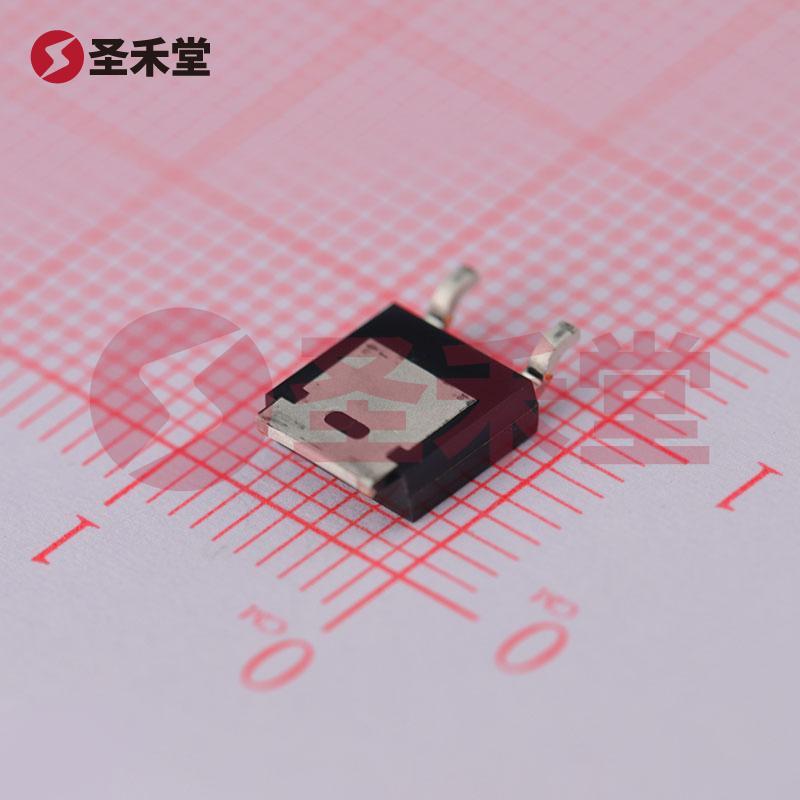

• 封装类型: TO-252-3（DPak 格式，2 引线 + 接片）

优势与特点

1. 高效能: SBR10200CTL-13的940mV正向压降使其在高电流条件下表现出优异的能量转换效率，降低了系统的功耗，提高了整个系统的可靠性和稳定性。

2. 强大的耐压能力: 该整流器的200V直流反向耐压能力使其能够在高电压环境中安全运行，是许多高性能电源电路的理想选择。

3. 快速恢复特性: 快速恢复时间小于500ns的特性使SBR10200CTL-13能在高频率应用中有效减小反向恢复损耗，适用于高效的开关模式电源（SMPS）和其他高频电力应用。

4. 宽温工作范围: 在-65°C至150°C的宽工作温度范围内，该器件能够在极端环境下正常工作，适用于汽车电子、航空航天以及工业设备等苛刻场景。

5. 表面贴装设计: TO-252封装使得SBR10200CTL-13具备良好的散热性能和更小的安装面积，有助于降低整体电路板的体积，强化了产品的设计灵活性。

应用场景

SBR10200CTL-13的设计目标是满足现代电子设备日益增长的电源需求，因此它广泛适用于以下应用场景：

• 开关电源（SMPS）：高效的整流功能支持返回至电源网络的能量回收，同时提高整体能量转换率。
• 电池充电器：在电池充电和放电过程中提供稳定的整流性能，确保安全和高效能量传输。
• 电动汽车充电：支持电动车辆的高电流充电系统，确保快速充电和安全操作。
• 直流-直流转换器（DC-DC）：作为信号整流器，优化多种电压转换器的性能，提升电路的效率。
• 高频设备：由于其快速恢复特性，适用于高频应用，减少电磁干扰（EMI）。

结论

SBR10200CTL-13是一款高性价比的超势垒整流器，凭借其优越的电流与电压性能以及宽广的工作温度范围，成为现代电源设计中不可或缺的关键元器件。无论是在消费电子还是工业设备中，其低功耗和高效率的优势使其得到了广泛应用，为客户提供了极大的设计灵活性和可靠性。对于追求高效能与可靠性的电子设计，SBR10200CTL-13无疑是一个理想的选择。
