PMBT2907A,215

产品概述：PMBT2907A,215

PMBT2907A,215是一款优质的PNP型双极性晶体管（BJT），该器件由知名电子元器件制造商Nexperia（安世）出品，适用于广泛的电子应用。它具有卓越的电气性能和可靠的工作特性，适合用于开关电路、放大器和其他低功耗电路。

一、基本规格

PMBT2907A,215的主要技术参数如下：

• 额定功率：250mW
• 集电极电流（Ic）最大值：600mA
• 集射极击穿电压（Vce）最大值：60V
• 饱和压降（Vce(sat)）：在Ic为50mA和500mA时为1.6V
• 集电极截止电流（ICBO）最大值：10nA
• 直流电流增益（hFE）：在Ic为150mA和Vce为10V时最小值为100
• 频率 - 跃迁：高达200MHz
• 工作温度：可高达150°C（TJ）
• 封装类型：SOT-23-3（TO-236AB），表面贴装型

二、特性与优势

1. 高集电极电流：PMBT2907A,215能够处理高达600mA的集电极电流，适用于需要较大电流的应用。

2. 宽击穿电压范围：其集射极击穿电压为60V，使其在高电压环境下依然能够稳定工作，保证了电路的安全性。

3. 低饱和压降：在45mA和500mA的工作状态下，该器件的饱和压降仅为1.6V，这降低了功耗，提升了工作效率，使得其在低功耗设计中尤为突出。

4. 极低的集电极截止电流：最大截止电流仅为10nA，表示其在关闭状态时极少产生漏电流，这让其在高可靠性设备和低功耗系统中表现优异。

5. 较高的电流增益：具有至少100的直流电流增益，能有效提升信号放大能力，适合放大器应用。

6. 高工作频率：具备200MHz的跃迁频率，使其在高频应用中仍然表现良好。

三、应用场景

PMBT2907A,215广泛应用于多种电子电路，包括但不限于：

• 开关电路：可以作为高效的开关元件，控制较大电流的负载。
• 音频放大器：其低噪声特性与高电流增益非常适合于音频信号的放大应用。
• 信号处理电路：在需要高频信号处理的电路中，PMBT2907A能确保信号的稳定放大。
• 电子开关：可用于微控制器或数字电路的辅助开关，控制其他高功率元件的启停。
• 线性放大器：适合用于各种线性放大器电路，提高信号的整体质量与稳定性。

四、封装与安装

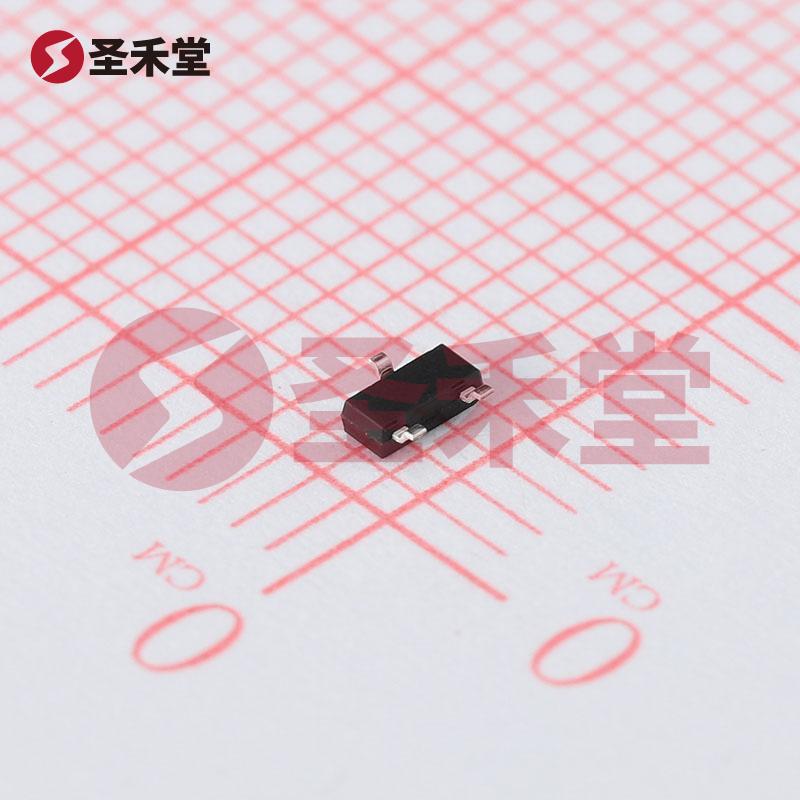

PMBT2907A,215采用SOT-23-3封装，具有小型化与轻量化的特点，适合现代电子设备的紧凑设计。这种表面贴装的设计使其易于在自动化生产线上进行焊接，有助于提高生产效率，并减小电路板的占用空间。

五、总结

总的来说，PMBT2907A,215是一款集高性能、中等功耗和小型封装于一体的优质PNP晶体管，其出色的电气特性使其在多种电子应用中成为理想选择。无论是在开关电路、放大器还是其他电子设备中，它都能提供可靠的性能，是众多工程师的优先选择，特别适合在对功率和空间要求严苛的现代电子设备中广泛使用。
