PIC16F506-I/SL
PIC16F506-I/SL参数
| UART/USART | 0 | SPI | 0 |
| USB Device | 0 | PWM | 0 |
| USB Host/OTG | 0 | I2C（SMBUS/PMBUS） | 0 |
| 工作电压 | 2V ~ 5.5V | LCD | 0 |
| Ethernet | 0 | CAN | 0 |
| A/D | 3x8bit | D/A | 0 |
| CPU位数 | 8-Bit | CPU内核 | PIC |
| ROM尺寸 | 1.5KB (1K x 12) | RAM大小 | 67Bytes |
| 主频（MAX) | 20MHz | ROM类型 | FLASH |
| I/O 数 | 11 | 核心处理器 | PIC |
| 内核规格 | 8 位 | 速度 | 20MHz |
| 外设 | POR，WDT | 程序存储容量 | 1.5KB（1K x 12） |
| 程序存储器类型 | 闪存 | RAM 大小 | 67 x 8 |
| 电压 - 供电 (Vcc/Vdd) | 2V ~ 5.5V | 数据转换器 | A/D 4x8b |
| 振荡器类型 | 内部 | 工作温度 | -40°C ~ 85°C（TA） |
| 安装类型 | 表面贴装型 | 封装/外壳 | 14-SOIC（0.154"，3.90mm 宽） |
| 供应商器件封装 | 14-SOIC |
PIC16F506-I/SL手册
PIC16F506-I/SL概述
产品概述：MICROCHIP PIC16F506-I/SL
概述
MICROCHIP 的 PIC16F506-I/SL 是一款高性能、低功耗的 8 位单片机，专为各种嵌入式系统而设计。它适合广泛的应用领域，包括自动化控制、消费电子设备和传感器接口等。其内置的多种功能和丰富的外围设备接口，使其成为开发简单到复杂应用的理想选择。
核心性能
PIC16F506-I/SL 采用 8-Bit PIC 核心，搭载高达 20MHz 的主频，确保了处理速度和响应性能的优化。该单片机的程序存储容量为 1.5KB 闪存（1K x 12），并配备 67 字节的 RAM，这使其能够执行复杂的程序逻辑并有效地处理数据。
工作电压与温度
该单片机支持广泛的工作电压范围，从 2V 到 5.5V，使其能够在不同的供电条件下稳定运行。同时，工作温度范围为 -40°C 至 85°C，保证其在严酷的环境条件下也能正常工作，适合于汽车、工控等领域的应用。
外设与接口
尽管 PIC16F506-I/SL 的外设接口相对简单，但其设计充分考虑了基本功能的需求。该型号支持 3 个 8 位的模拟-to-数字转换器 (ADC)，可以对模拟信号进行有效采集。此外，它还集成了看门狗定时器 (WDT) 和电源复位 (POR) 功能，增强了系统的稳定性与可靠性。
接口方面，PIC16F506-I/SL 提供 11 个可编程的 I/O 引脚，使得可以灵活地连接外部设备。这些 I/O 引脚可用于控制 LED、读取开关、驱动继电器等操作，适用于多种控制需求。
封装与安装

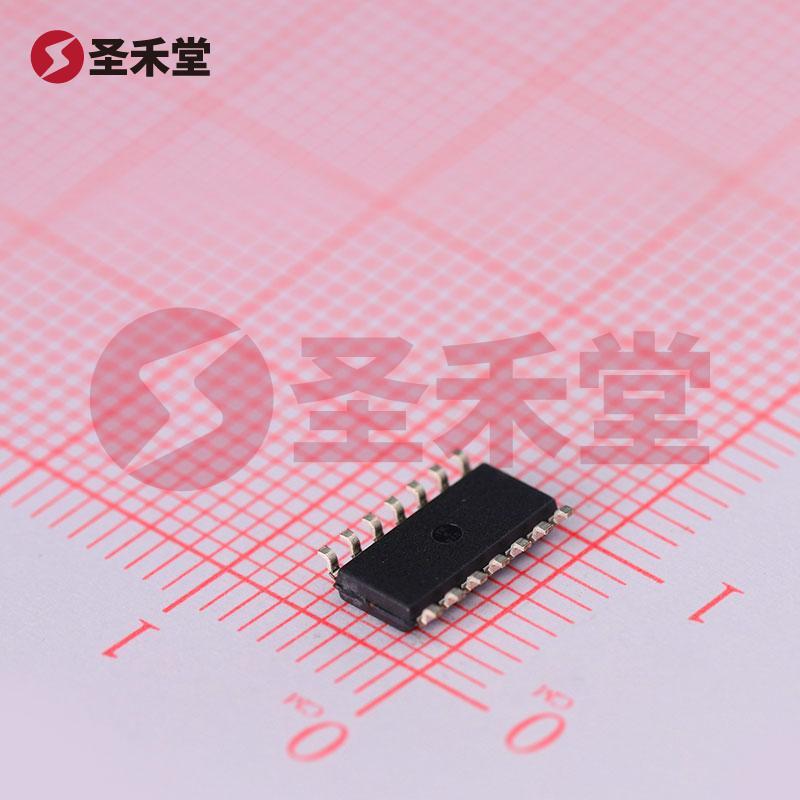

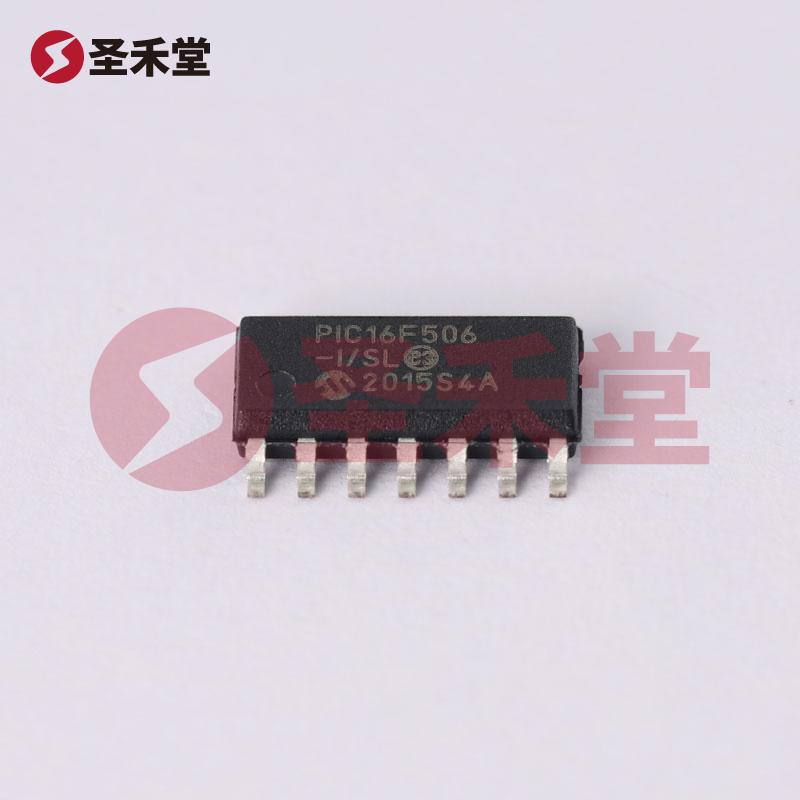

PIC16F506-I/SL 采用 14-SOIC（0.154"，3.90mm 宽）封装，设计为表面贴装 (SMD) 型，这种封装方式为 PCB 设计带来了便利，节省了空间并提高了组装效率。其小巧的外形和标准化的引脚排列，使得其在各种电路板上都易于安装与焊接。
应用场景
PIC16F506-I/SL 的灵活性使其能够应用于众多领域。例如，在家居自动化系统中，它可以用作传感器接口，采集温度、湿度等环境数据；在工业监控系统中，则可以用来控制马达和其他执行设备。此外，其低功耗特性也使其适合于便携式设备和电池供电系统。
结论
MICROCHIP 的 PIC16F506-I/SL 是一款功能强大且可靠的 8 位单片机，具有广泛的应用潜力。其合理的硬件配置、丰富的外围设备支持以及强大的处理能力，使其成为开发各种电子产品的不二之选。无论是教学实验、原型开发还是商业产品设计，PIC16F506-I/SL 都能提供出色的性能表现和灵活性。因此，它是电子工程师和开发者的有力工具，应有尽有，满足多样化的应用需求。
