MBRD10100CT-13
MBRD10100CT-13参数
| 直流反向耐压（Vr） | 100V | 平均整流电流（Io） | 2 x 5A |
| 正向压降（Vf） | 840mV @ 5A | 二极管配置 | 1 对共阴极 |
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 100V |
| 电流 - 平均整流 (Io)（每二极管） | 5A | 不同 If 时电压 - 正向 (Vf) | 840mV @ 5A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 不同 Vr 时电流 - 反向泄漏 | 100µA @ 100V |
| 工作温度 - 结 | -55°C ~ 175°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-252-3，DPak（2 引线 + 接片），SC-63 | 供应商器件封装 | TO-252，（D-Pak） |
MBRD10100CT-13手册
MBRD10100CT-13概述
MBRD10100CT-13 产品概述
一、产品简介
MBRD10100CT-13 是由知名电子元件制造商 DIODES（美台）推出的一款高性能肖特基二极管，特别设计用于高效能和高密度应用场合。这款二极管采用共阴极配置，能够在高电压和大电流条件下稳定工作，适合需要快速开关和低正向压降的各种电子电路。
二、关键参数
直流反向耐压 (Vr): MBRD10100CT-13 的最大反向耐压为100V，能够满足多种应用需求，从电源整流到电机驱动等场景，确保在高电压情况下的稳定性。
平均整流电流 (Io): 本产品的平均整流电流达到5A，这一特性使其在高电流应用中表现出色，如电源供应和LED驱动等。
正向压降 (Vf): 在5A的条件下，正向压降为840mV，显示出良好的高效能性能，这对于降低热损耗和提升整体电路效率尤为重要。
反向泄漏电流: 在100V的反向电压下，反向泄漏电流小于100µA，确保在关闭状态下的电流损耗极低，提升了电能利用效率。
快速恢复特性: MBRD10100CT-13 具备快速恢复能力，恢复时间在500ns以内，适用于高频开关电源和转换器等应用，为电路设计提供了更大的灵活性。
三、应用领域
MBRD10100CT-13 的广泛应用包括：
- 开关电源: 在开关电源设计中，快速恢复和低正向压降的特点使其成为理想选择。
- 电机驱动: 在电机驱动电路中，二极管能够有效减少电流波动，提高系统稳定性和效率。
- LED驱动电路: 在LED驱动方案中能够提供必要的安全边界并确保有效光输出。
- 电池充电器: 可用于高效的电池充电器设计中，有效提升充电效率并降低功耗。
四、工作条件
MBRD10100CT-13 在极端环境下保持良好性能，工作结温范围为 -55°C 至 175°C，确保在各种应用环境中都能稳定运行。这一点对于汽车电子、工业控制设备和家电等高温或极端条件下的设备尤为重要。
五、封装与安装

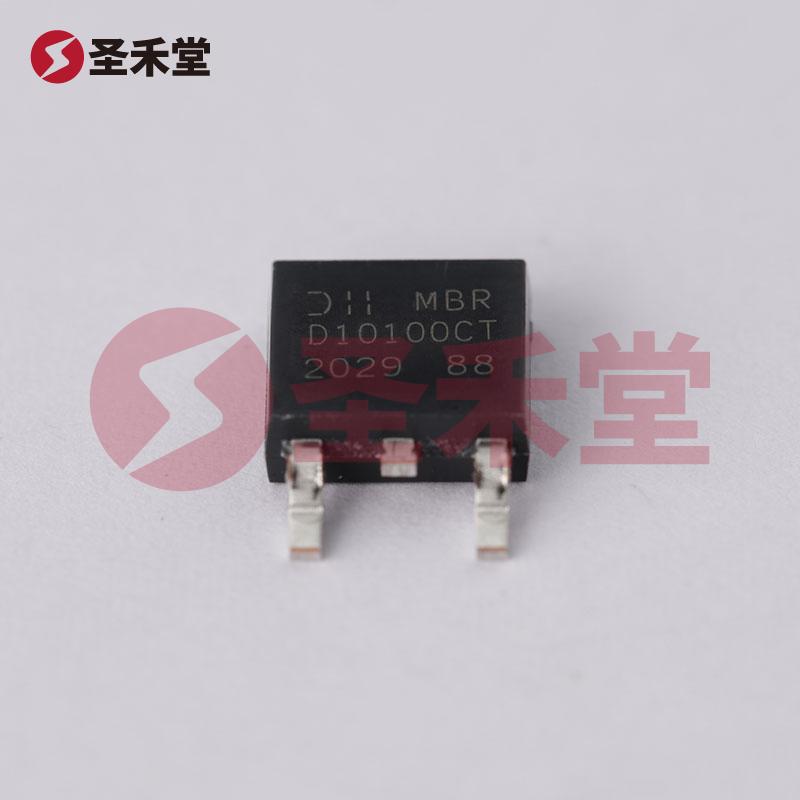

该肖特基二极管采用TO-252 (D-Pak) 封装，具备较小的体积和良好的散热能力，适合现代高密度表面贴装（SMT）技术。相较于传统元件，TO-252 封装的设计使得其在电路板上的布局更加灵活，能够满足紧凑型设计要求。
六、总结
MBRD10100CT-13 是一款性能卓越、可靠的肖特基二极管，适合多种高效能应用。其优秀的反向耐压、整流电流和快速恢复特性，使其在要求苛刻的电源管理和信号处理设备中都具有良好的表现。凭借其小巧的TO-252封装，MBRD10100CT-13为现代电子产品提供了一个高效和可靠的解决方案，是工程师在设计电路时值得选择的元件。选择 MBRD10100CT-13，将为您的产品开发注入强大的动力与保证。
