MMBZ15VDL-7-F

产品概述：MMBZ15VDL-7-F

1. 概述

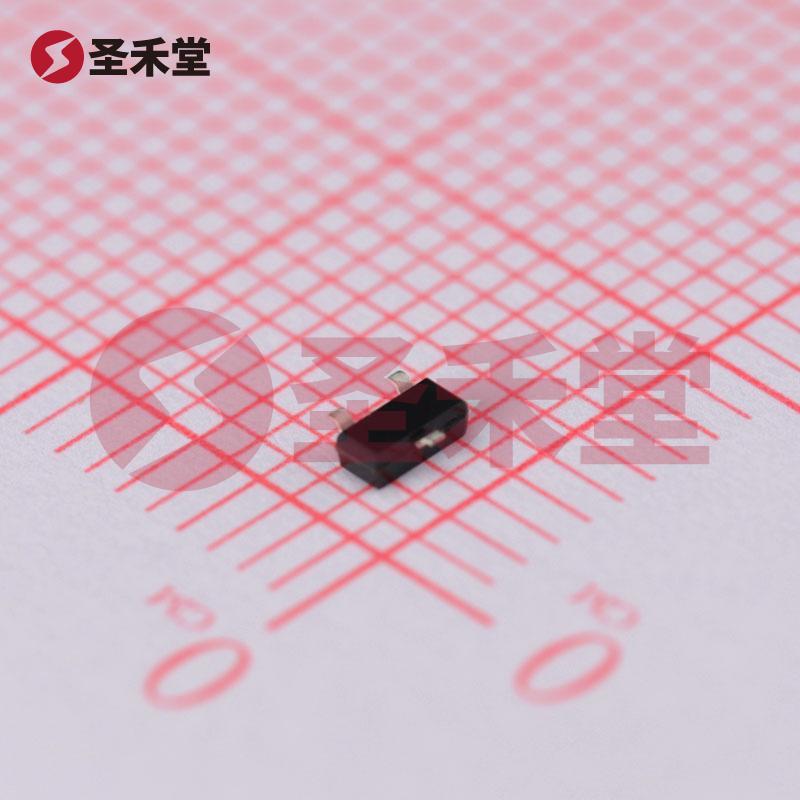

MMBZ15VDL-7-F 是一种高性能的齐纳二极管，以其优异的稳压特性和过压保护能力广泛应用于电子电路中。该器件采用小型 SOT-23 封装，特别适合于需要高集成度和节省空间的表面贴装(SMT)应用。它的最大反向工作电压为 12.8V，戈特特性非常适合用于各种电子设备的电源线路保护。

2. 主要参数

• 封装/外壳: MMBZ15VDL-7-F 采用的 SOT-23 封装，尺寸小巧，适应性强，使其在空间受限的电路中也能发挥效能。
• **最大反向工作电压 (VR) **: 12.8V 这意味着在正常工作条件下，器件能够承受的最大反向电压为 12.8V。
• 击穿电压 (VB): 最小击穿电压为 14.3V，确保在具体电路中能有效进行电压稳压操作。
• 钳位电压 (VC): 21.2V，当发生瞬态过电压时，该值表明器件能够限制电压的峰值，从而保护下游电路的安全。
• 电流 - 峰值脉冲 (Ipp): 1.9A，意味着在 10/1000µs 的瞬态条件下，二极管能够承受的最大脉冲电流。
• 功率 - 峰值脉冲: 40W，说明在瞬态工作条件下，该器件可以处理的最大功率，适用于瞬态电压抑制(TVS)。
• 工作温度范围: -65°C 至 150°C，表明该器件能够在极端环境下稳定工作，适用于多种工业应用。

3. 应用场景

MMBZ15VDL-7-F 广泛应用于需要电压保护和稳压的多种场合，如：

• 电源供电线路保护：在电子设备中，可以防止电压突变造成的损害，通过钳位特性有效抑制过压现象。
• 低功耗电子设备：其小型化的封装使其能够轻松嵌入各种小型电子产品中，如手机、平板电脑及各种便携式设备。
• 汽车电子：因其极宽的工作温度范围，该器件也非常适合应用于汽车电控系统中，保障电路稳定。
• 通信设备：在通信设备中，MMBZ15VDL-7-F 可以保护敏感的电子组件免受瞬态电压的损害。

4. 性能特点

• 高可靠性：该产品由美台 (DIODES) 品牌生产，具有良好的质量控制和耐用性，可靠性高。
• 卓越的电压稳压：其设计使得在高峰值电流情况下仍能保持电压稳定，为后续电路提供稳定的工作状态。
• 适应性强的封装设计：SOT-23 封装允许其在多种电路设计中使用，便于集成和替换。

5. 总结

MMBZ15VDL-7-F 是一款性能卓越的齐纳二极管，凭借其小巧的封装和宽泛的工作条件，可以满足现代电子器件对于电压保护的严格要求。无论在通讯、消费电子、汽车设备还是工业控制领域，MMBZ15VDL-7-F 都能有效提供可靠的稳压和保护方案，确保电子产品的安全和平稳运行。选择 MMBZ15VDL-7-F，不仅是选择了一个高效的电子元器件，更是选择了安全与可靠的电压解决方案。
