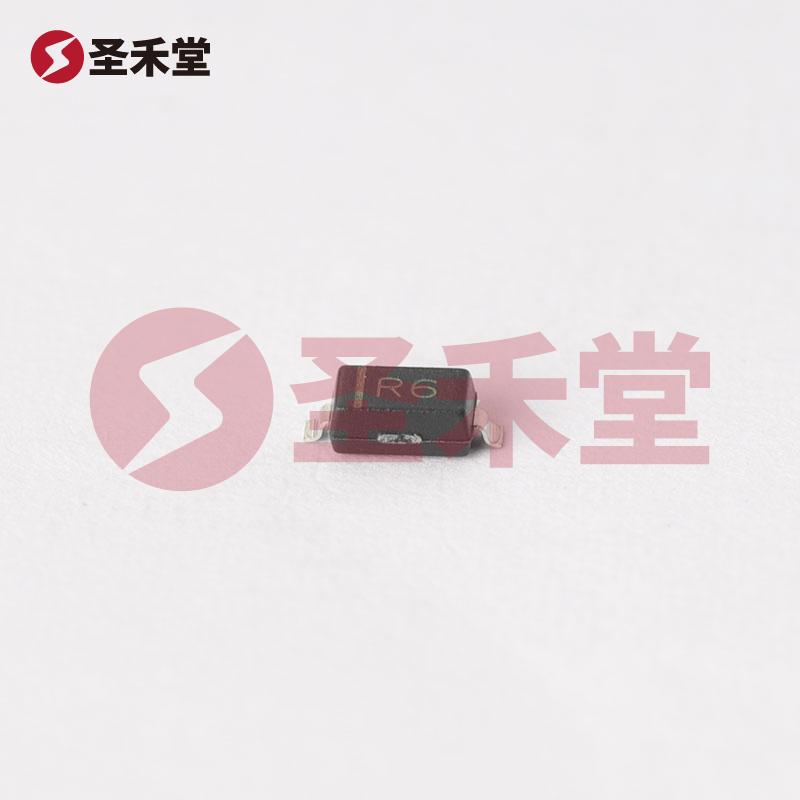

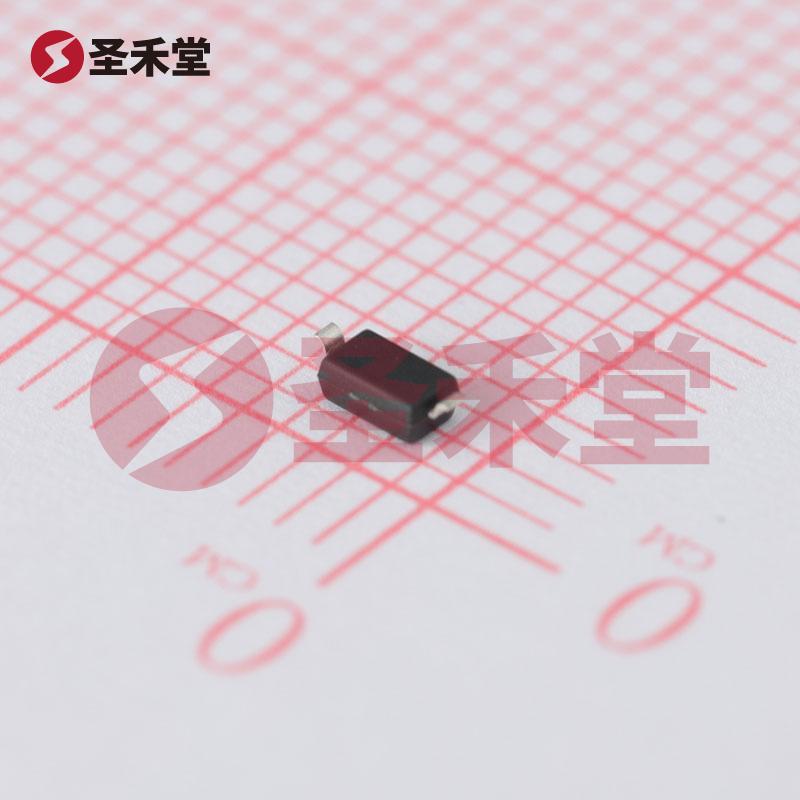

MBR0560-TP
MBR0560-TP参数
| 直流反向耐压（Vr） | 60V | 平均整流电流（Io） | 500mA |
| 正向压降（Vf） | 700mV @ 500mA | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 60V | 电流 - 平均整流 (Io) | 500mA |
| 不同 If 时电压 - 正向 (Vf) | 700mV @ 500mA | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 200µA @ 60V | 不同 Vr、F 时电容 | 30pF @ 4V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | SOD-123 |
| 供应商器件封装 | SOD-123 | 工作温度 - 结 | -55°C ~ 150°C |
MBR0560-TP手册
MBR0560-TP概述
MBR0560-TP 产品概述
产品名称: MBR0560-TP
类型: 肖特基二极管
制造商: MCC（美微科）
封装类型: SOD-123
一、产品简介
MBR0560-TP是一款高性能肖特基二极管，设计用于高效的电流整流应用。其直流反向耐压（Vr）高达60V，能够满足多种电子设备中对电压和电流管理的需求。该器件的整流效率非常高，适合用于电源转换、电池充电和其它需要快速开关反应的场合。
二、关键特点
高反向电压耐受性: MBR0560-TP具有高达60V的直流反向耐压，这使其能够在高电压环境下稳定工作，适合在各种电源管理及保护电路中使用。
高整流电流能力: 该二极管支持高达500mA的平均整流电流，能够满足多种负载的需求，包括常见的工业和消费类电子产品。
低正向压降: 在500mA的工作条件下，正向压降为700mV，这意味着在整流过程中产生的功耗较低，能够有效提高整体电能利用率，减少热量生成。
快速恢复特性: MBR0560-TP具有快速恢复特性，恢复时间小于500纳秒，这使其在高频应用中表现良好，避免了因开关延迟而导致的效率损失。
小型化封装: SOD-123封装不仅为器件提供了良好的热管理特性，同时也使其更易于集成到现代小型设备中，适配多种线路布局。
优异的逆向泄漏特性: 在60V工作条件下，逆向泄漏电流仅为200µA，极大地提升了二极管在高电压条件下的效率和安全性。
广泛的工作温度范围: MBR0560-TP在-55°C到150°C的广泛温度范围内工作，适用于多种环境，包括严苛的工业应用和极端的气候条件。
三、应用领域
MBR0560-TP广泛应用于各种电子产品和系统中，包括但不限于以下领域：
- 电源管理: 在开关电源、升压/降压转换器中作为整流元件，提供低损耗、高效率的电能转换。
- 充电器和电池管理: 由于其低正向压降，MBR0560-TP非常适合用于电池充电电路，优化充电过程并提高效率。
- LED驱动电路: 在LED驱动电路中用于整流，以控制和稳定LED的工作电流。
- 逆变器和电机驱动: 针对逆变器或电机驱动应用，实现高效的电流整流和控制。
- 消费类电子产品: 应用于各种便携设备和小型电子产品中，为其提供稳定的电流和电压保护。
四、总结
MBR0560-TP是一款集高性能和高效能于一体的肖特基二极管，凭借其优异的电压耐受性和低正向压降，在多个应用场景下提供了可靠且高效的解决方案。无论在复杂的电源设计中，还是在日常消费电子产品中，MBR0560-TP都能体现出其独特的优势，成为电子设计工程师的重要工具。通过其小型化、低功耗及快速恢复的特点，MBR0560-TP将继续推动现代电子产品的技术进步与创新。
