LM239DR

LM239DR 产品概述

概述

LM239DR 是一款高性能的差分比较器，由德州仪器（Texas Instruments）设计与生产。作为一款具有开路集电极配置的比较器，LM239DR 专为多种电子应用提供精准且可靠的电压比较解决方案。其广泛的工作电压范围和超低的输入偏置电流使其在模拟信号处理、信号调理和其他需要高灵敏度电压比较的场合中表现尤为突出。

关键特性

• 类型：LM239DR 是一款差分比较器，具备四个独立比较器的结构，允许用户在同一封装中实现多个信号的相对比较。
• 输出类型：该比较器支持多种输出方式，包括 CMOS、MOS、开路集电极和 TTL，提供灵活的适配能力，以满足不同电路设计的要求。
• 供电电压：LM239DR 的供电电压范围广泛，单电源情况下为 2V 至 30V，双电源下为 ±1V 至 ±15V，这使得其可以广泛应用于多种供电电压的环境中。
• 输入补偿电压：该器件最大输入补偿电压为 5mV，能够在较高的供电电压 (例如 30V) 下维持良好的精度，使其能够在高电压系统中表现稳定。
• 输入偏置电流：LM239DR 的最大输入偏置电流为 0.25µA @ 5V，这一特性使得其在低功耗的应用中表现出色，特别适用于高阻抗源的信号处理。
• 输出电流：LM239DR 在典型工作条件下可提供 20mA 的输出电流，满足大多数负载驱动需求。
• 静态电流：在无负载情况下，它的最大静态电流为 2mA，这使得它在待机状态下也保持较低的功耗。
• 工作温度范围：LM239DR 可在 -25°C 至 85°C 的环境温度范围内可靠工作，适应各种气候和应用场景。

封装与安装

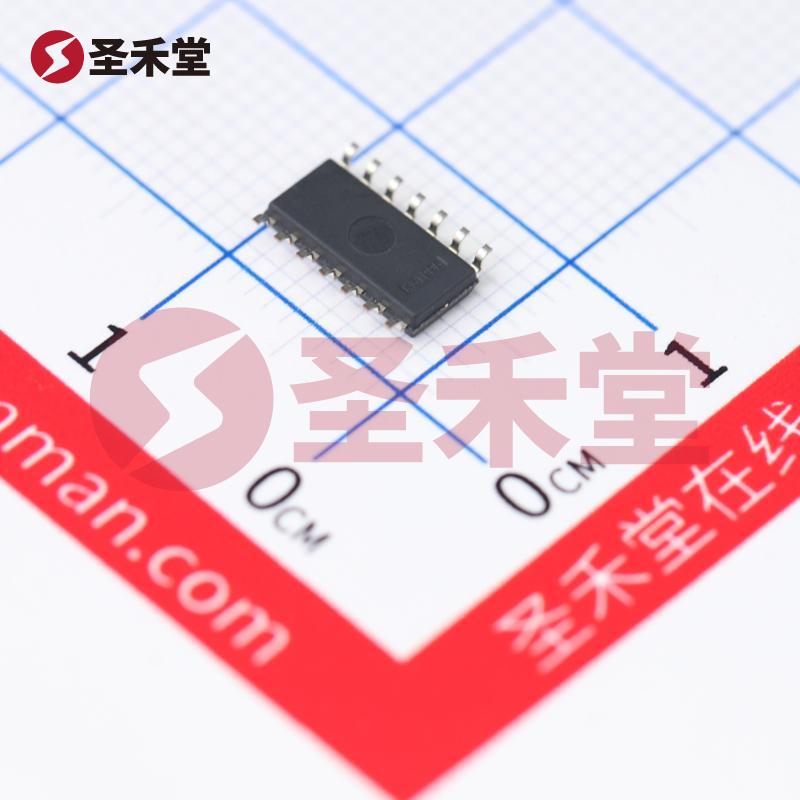

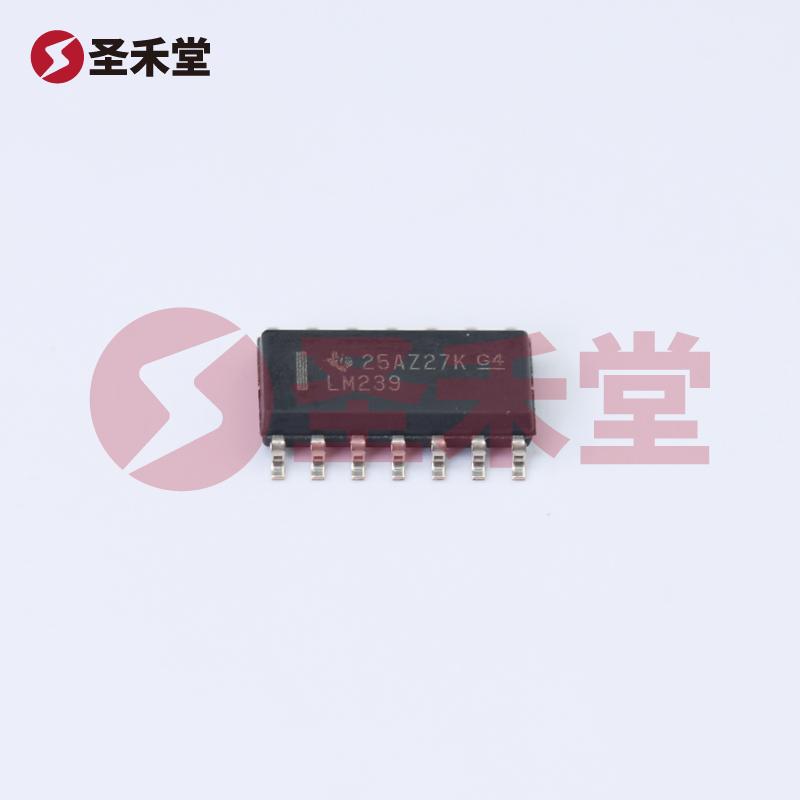

LM239DR 采用 14-SOIC (Small Outline Integrated Circuit) 封装，尺寸为 0.154” (3.90mm 宽)，这种表面贴装型的设计使得其在现代电子板中安装容易，并节省电路板空间。SOIC 封装提供了良好的散热性能和电气连接性，使器件能够在高负载条件下稳定运行。

应用领域

LM239DR 适用于多种应用领域，主要包括：

• 信号比较：在模拟信号处理和电子控制系统中，LM239DR 可用于比较不同信号电压，以实现准确的逻辑控制。
• 过压/欠压保护：通过对输入电压的监测，启动相应的保护机制，以防止系统因电压异常而受到损害。
• 模数转换：作为模数转换器前端的比较器，LM239DR 可以将模拟信号转换为数字表示，供后续数字处理单元使用。
• 电池监控：在电池管理系统中，LM239DR 可用于实时监控电池电压，确保电池处于安全范围内，避免损坏。

总结

LM239DR 是一款高度可靠且性能优越的差分比较器，具有灵活的电压范围、低功耗和多种输出形式，适用于各种先进的电子系统设计。凭借其优秀的输入特性和性能，LM239DR 可靠地满足了现代电子应用对高精度、高效率的需求，成为设计工程师们常用的重要元器件之一。无论是在工业控制、家用电器、还是汽车电子等领域，LM239DR 都能够提供稳定的性能支持。
