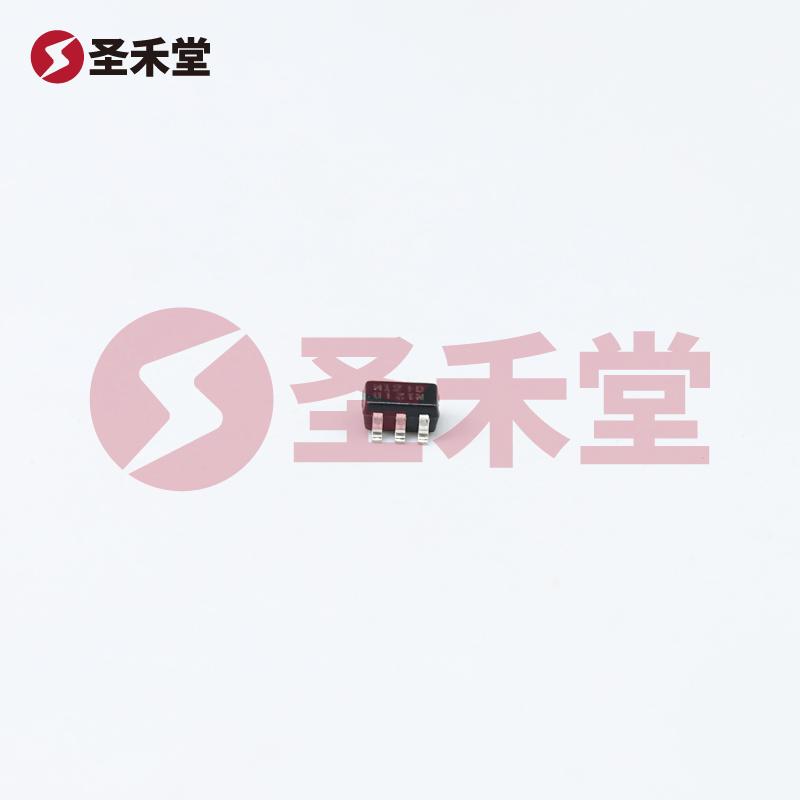

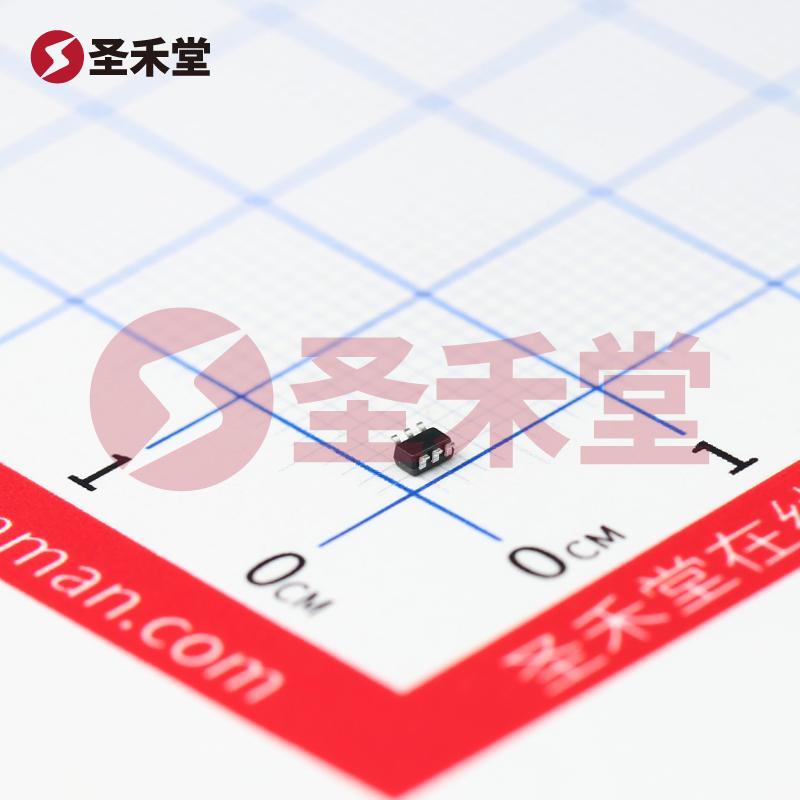

注:图像仅供参考,请参阅产品规格

DDC114TU-7-F

商品编码: BM0000281844
品牌 :
DIODES(美台)
封装 :
SOT363
包装 :
编带
重量 :
1g
描述 :
数字晶体管 200mW 50V 100mA 2个NPN-预偏置 SOT-363
库存 :
3370(起订量1,增量1)
批次 :
23+
数量 :
X
0.383
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.383
--
200+
¥0.247
--
1500+
¥0.215
--
3000+
¥0.19
--
30000+
产品参数
产品手册
产品概述

DDC114TU-7-F参数

晶体管类型2 个 NPN 预偏压式(双)电流 - 集电极 (Ic)(最大值)100mA
电压 - 集射极击穿(最大值)50V电阻器 - 基极 (R1)10 千欧
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值)100 @ 1mA,5V不同 Ib、Ic 时 Vce 饱和压降(最大值)300mV @ 100µA,1mA
频率 - 跃迁250MHz功率 - 最大值200mW
安装类型表面贴装型封装/外壳6-TSSOP,SC-88,SOT-363
供应商器件封装SOT-363

DDC114TU-7-F手册

empty-page
无数据

DDC114TU-7-F概述

DDC114TU-7-F 产品概述

一、产品简介

DDC114TU-7-F 是一种高性能的数字晶体管,采用两颗 NPN 型预偏压晶体管设计,封装类型为 SOT-363。这种晶体管非常适合在各种电子设备中用作开关和放大器,尤其是需要高开关速度和低功耗的应用场合。凭借其卓越的电气性能和紧凑的封装,DDC114TU-7-F 是一个理想的选择,适用于消费电子、通信设备、工业控制和自动化系统等领域。

二、技术参数

  1. 电流和电压特性

    • 最大集电极电流 (Ic): 100mA
    • 最大集射极击穿电压 (Vce): 50V
    • 最大功率耗散: 200mW
  2. DC 电流增益 (hFE)

    • 在 1mA 集电极电流下,增益的最小值为 100,直流电流增益能够保证在较低电流条件下仍然拥有良好的放大特性。
  3. 饱和压降

    • 在 100µA 和 1mA 的情况下,Vce 饱和压降的最大值为 300mV,这为电路的设计提供了更多的灵活性,并降低了功耗。
  4. 频率响应

    • 跃迁频率高达 250MHz,意味着此款晶体管能够在高频信号处理时保持稳定的性能,非常适用于 RF 和高速开关电路。
  5. 安装与封装

    • DDC114TU-7-F 采用表面贴装型设计,符合 SOT-363 标准封装,适合自动化组装和小型化电子设备,提高了整体的组装效率和可靠性。

三、应用场合

DDC114TU-7-F 是一种多功能的数字晶体管,广泛应用于以下领域:

  1. 消费电子:在电视、音频设备及其他智能家居产品中,DDC114TU-7-F 可作为开关元件,以控制电源、音量和信号传输。

  2. 通信设备:在移动电话和网络设备中,此款晶体管可用作信号放大器和开关,支持高效的数据传输和信号处理。

  3. 工业控制:在自动化和控制系统中,DDC114TU-7-F 可以用于传感器接口和执行器驱动,提升系统的响应速度和可靠性。

  4. 汽车电子:该产品在汽车现代电子系统中也有应用,例如用于控制电动窗、灯光和其他电气系统,提高汽车的智能化程度。

四、优势总结

  • 高增益和低功耗:DDC114TU-7-F 的 DC 电流增益和低饱和压降特性,使其在低功耗和高性能应用中非常卓越,优化了电路效率。
  • 高频特性:具备 250MHz 的跃迁频率,满足各类高频应用的需求,非常适合 RF 及高速电路设计。
  • 紧凑封装:SOT-363 的封装设计不仅节省了 PCB 空间,也支持现代电子产品的微型化需求。

五、结论

综上所述,DDC114TU-7-F 是一款功能强大、性能卓越的数字晶体管,凭借其出色的电气特性和多样的应用场景,成为设计师在电子产品开发中的首选元件。无论是用于消费电子、通信设备、工业控制还是汽车电子,这款晶体管都能提供稳定的性能和高度的可靠性。随着科技的发展,DDC114TU-7-F 定将助力更多创新应用的实现。
