CD4047BE

CD4047BE 产品概述

1. 产品简介

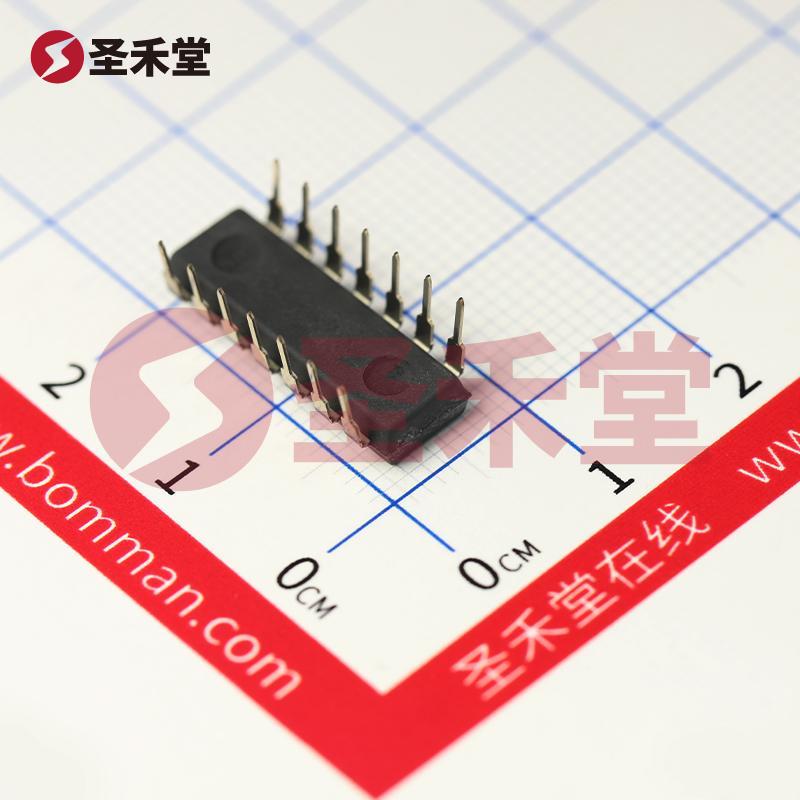

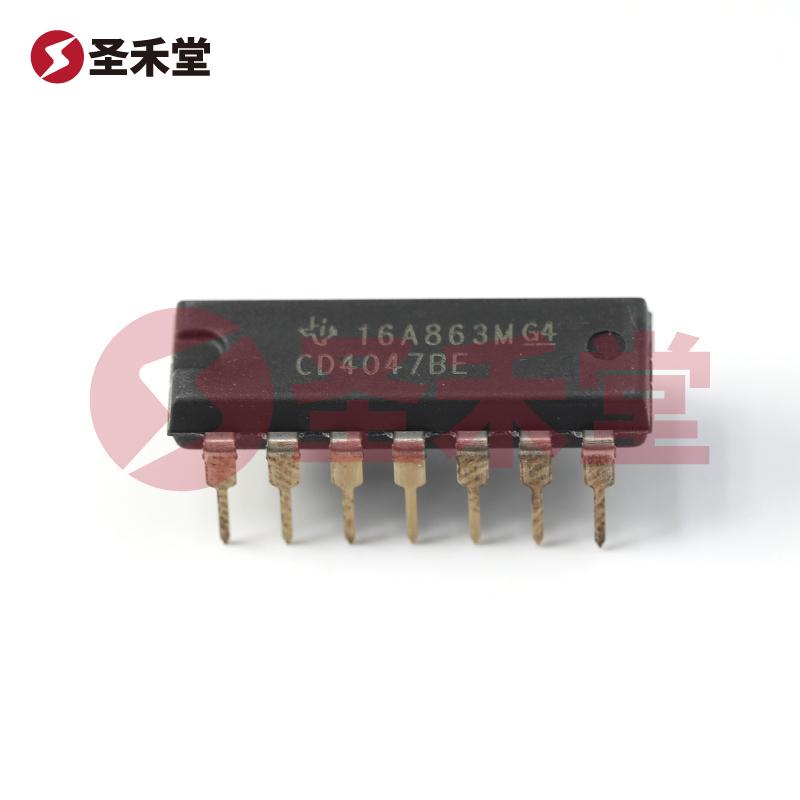

CD4047BE 是一款来自德州仪器（TI）的 CMOS 低功耗单稳态/不稳定多谐振荡器，封装为 14-DIP（0.300"，7.62mm），广泛应用于各种电子电路中，如时钟生成、脉冲调制、信号处理以及频率生成等。该器件在多个领域中表现优异，尤其是在需要高稳定性和低功耗的应用场景中。

2. 主要特点

• 逻辑类型：CD4047BE 具有非稳态和单稳态两种工作模式，使其能够灵活应用于多种信号控制场合。

• 独立电路：该器件为单独的独立电路，确保设计的模块化，并可以方便地与其他电路集成。

• 传播延迟：CD4047BE 的典型传播延迟为 80ns，使得该器件在高速应用中也能保持良好的响应特性。

• 电流输出：输出高电流和低电流均为 6.8mA，足以支持大部分基础电路需求。

• 供电电压范围：其供电电压范围从 3V 到 18V，这使得 CD4047BE 能够适应不同的电源条件，提供更高的应用灵活性。

• 工作温度范围：器件的工作温度范围为 -55°C 至 125°C，使其能够在极端环境下稳定运行，满足工业及军事等应用的需要。

• 安装类型：该器件采用通孔安装类型，方便用户在各种电路板设计中进行布局和焊接。

3. 应用场景

CD4047BE 可在众多应用场景中使用，主要包括但不限于：

• 时钟生成和脉冲发生器：利用其单稳态功能，CD4047BE 可被配置为简单的键控脉冲发生器，适合数字电路的时序控制。

• 频率调制：该器件可广泛用于频率调制应用，如音频信号处理和射频信号处理，帮助设计者实现更复杂的信号生成。

• 振荡器电路：作为不稳定模式下的多谐振荡器，CD4047BE 能够生成稳定的方波信号，适合用于振荡器设计。

• 功能扩展电路：CD4047BE 可以与其他逻辑电路共同工作，实现在各种特定情况下的复杂函数，提升电路的综合性能。

4. 设计考虑

在设计时，需要注意CD4047BE的最大输入电压和电流限制，以确保器件工作的稳定性。此外，应合理选择输入信号的频率和幅度，以确保其在指定的电压范围内正常工作。设计者还应考虑与其他元器件的配合，以优化电路整体性能。

5. 结论

总之，CD4047BE 是一款功能强大且高度灵活的 CMOS 低功耗单稳态/不稳定多谐振荡器，凭借其宽广的供电范围、强大的耐环境能力以及合理的输出特性，成为电子设计师进行多元化应用时的一款理想选择。无论是在低功耗设备、时序控制或信号处理应用中，CD4047BE 都能够为设计者提供可靠的解决方案。
