BCV47TA

BCV47TA 产品概述

基本信息

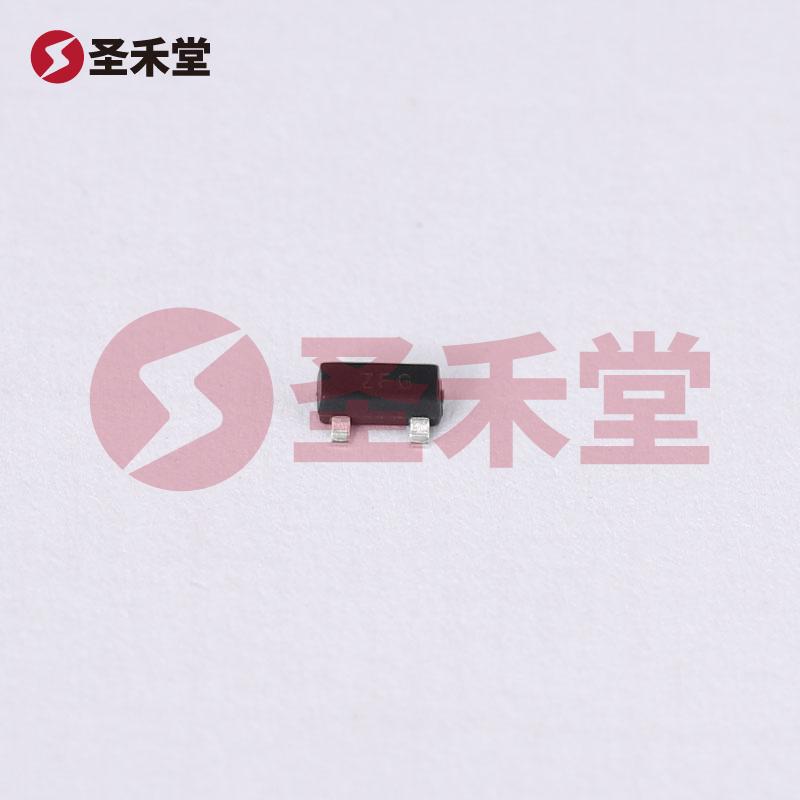

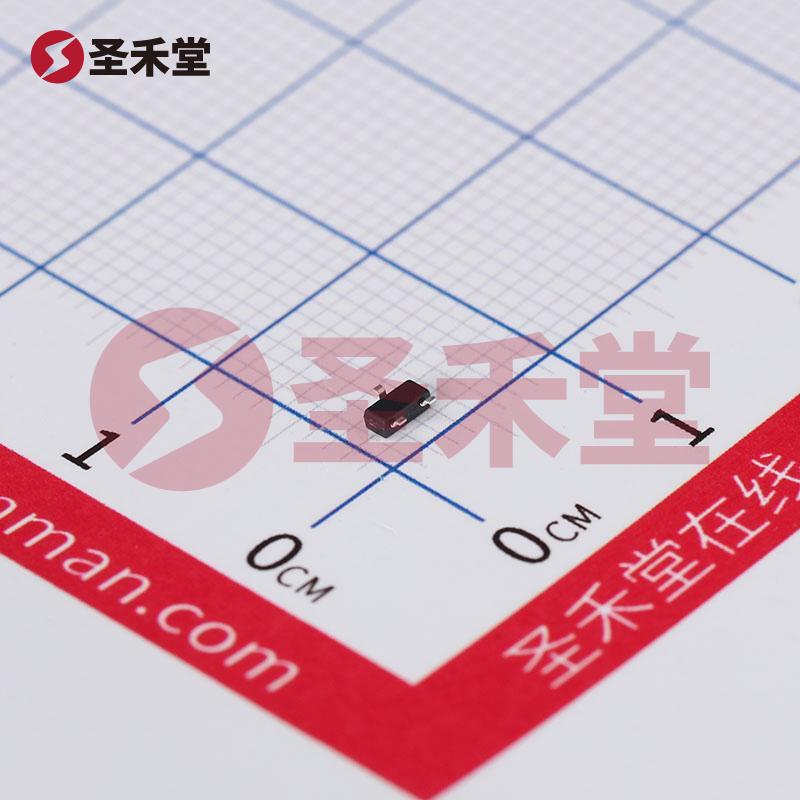

BCV47TA 是一款由美台品牌 DIODES（美台半导体）提供的高性能 NPN 达林顿晶体管，采用小型 SOT-23 封装，适合用于表面贴装（SMD）应用。该器件以其优秀的电气特性和可靠性，广泛应用于各种电子设备中，包括工业控制、消费电子、和电源管理等领域。

主要参数与特点

1. 电流特性:

   • 集电极电流 (Ic): BCV47TA 的最大集电极电流为 500mA，这使得其能够在许多高功率应用中保持稳定的工作状态。
   • 集电极截止电流 (ICBO): 在可接受的较高的集电极电流下，该器件的最大集电极截止电流仅为 100nA，表现出优越的漏电流特性，适合低功耗应用。

2. 工作温度范围:

   • BCV47TA 的工作温度范围为 -55°C 至 150°C，意味着该器件能够在极端环境中可靠地运行，符合工业级和汽车级应用的需求。

3. 频率响应:

   • 该达林顿管的跃迁频率高达 170MHz，适合高频开关应用和信号放大需求，尤其是在RF和视频信号处理中表现出色。

4. 功率和电压特性:

   • 最大功率损耗为 330mW，结合最大集射极击穿电压 60V，BCV47TA 适用于中高电压和功率的环境。这使得它在电源接口和功率放大器等关键电路中具有良好的适应性。

5. 饱和电压与电流增益:

   • 在不同的集电极电流 (Ic) 和基极电流 (Ib) 下，Vce 饱和压降最大值为 1V（在 100µA 和 100mA 下）。这意味着在开关操作时，该器件能够有效降低功耗，提高效率。
   • 其 DC 电流增益 (hFE) 在 100mA 和 5V 的条件下达到 10000，非常高的电流增益使得 BCV47TA 可以在低基极驱动电流的情况下控制较大的集电极负载，令设计简化并降低驱动电流需求。

应用场景

BCV47TA 可广泛应用于各类电子设计与产品中，包括但不限于以下几个方面：

• 开关电源: 用于控制高频开关的驱动信号，或在电源模块中作为功率开关。
• 功率放大器: 在音频放大器或射频放大器中作为增益元件，提供足够的增益和输出功率。
• 信号处理: 用于信号调理电路，尤其是需要快速开关和低失真的应用场合。
• 驱动电路: 如继电器、灯光和马达驱动电路，能够以较小的控制电流驱动较大的负载。

结论

BCV47TA 是一款具备卓越电气性能的 NPN 达林顿管，凭借其高电流增益、低功耗特性及广泛的工作温度范围，成为设计工程师在选择功率控制和信号放大器件时的理想选择。无论是在高频、高功率还是低功耗的应用场合，BCV47TA 都能够有效满足市场对于高效、高可靠性电子元器件的需求。
