DDC143TU-7-F

DDC143TU-7-F 产品概述

产品简介

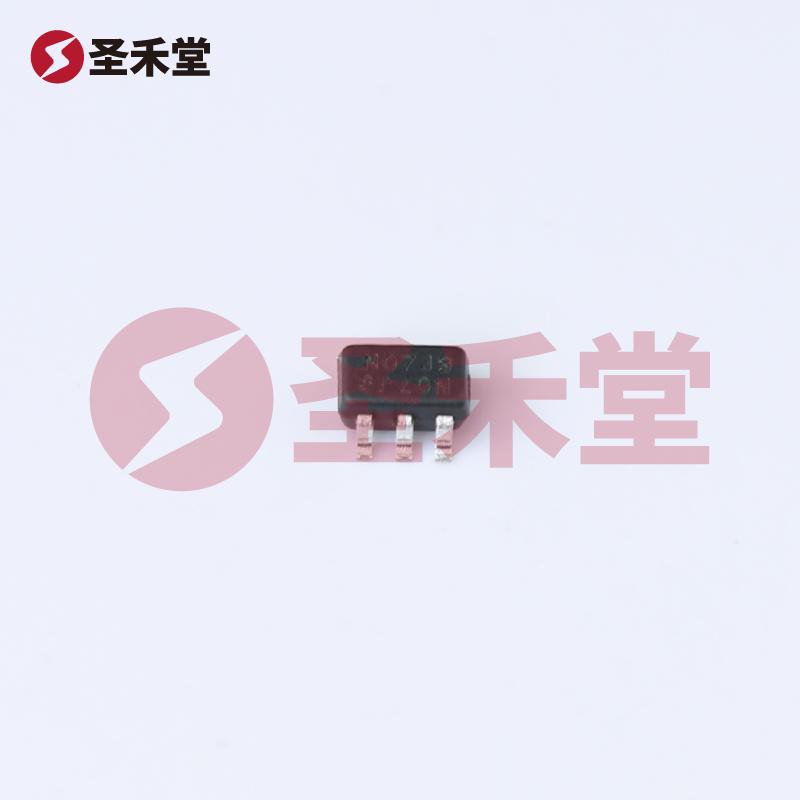

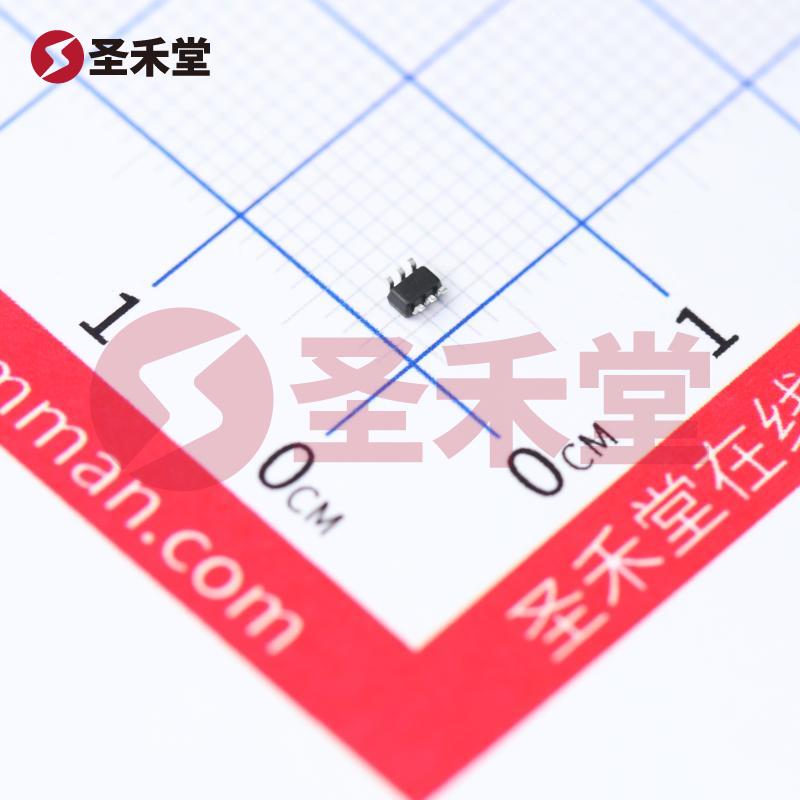

DDC143TU-7-F是一款高性能数字晶体管，采用先进的制造工艺，结合了集成电路的优势和晶体管的特性，适合广泛的应用场景。该产品镶嵌在紧凑的SOT-363封装内，集成了两个NPN预偏压式晶体管，最大额定功率为200mW，集电极电流(Ic)的最大值为100mA，集射极击穿电压(Vce)为50V。这种设计使得DDC143TU-7-F具备了良好的电气性能和兼容性，非常适合在现代电子设计中应用。

基本参数

1. 额定功率: 200mW
2. 集电极电流(Ic): 最高可达100mA
3. 集射极击穿电压(Vce): 最高可承受50V
4. 工作频率: 250MHz
5. DC电流增益(hFE): 在1mA和5V的条件下，最小值为100
6. Vce饱和压降: 在250µA和2.5mA的条件下，最大值为300mV
7. 基极电阻(R1): 4.7kΩ
8. 封装类型: SOT-363, 6引脚表面贴装型

产品特性

• 高效能设计: DDC143TU-7-F通过优化的电流增益特性，在低电流条件下即可实现高效能工作，其hFE值在常见的工作电流条件下表现优异。
• 宽广的应用范围: 由于其较高的电压和电流承受能力，这款数字晶体管非常适合于各种电子产品和电路设计应用，包括开关电源、放大器以及逻辑电路等。
• 低饱和电压: DDC143TU-7-F的饱和压降相对较低，在提高能量转换效率的同时，降低了整体功耗，这对于电池供电的便携式设备尤为关键。
• 小型化封装: SOT-363封装不但减小了电路板的占用空间，还为高密度设计提供了可能，适应了现代电子设备对小型化和紧凑型设计的需求。

应用场景

DDC143TU-7-F能够广泛应用于移动电子产品、家用电器、工业控制系统、通信设备等。尤为适合需要高集成度和高效率的电源管理相关电路设计。由于其优秀的小型化特性，也特别适合用于空间有限的消费类电子产品中，如智能手机、平板电脑及可穿戴设备。

竞争优势

在众多数字晶体管产品中，DDC143TU-7-F凭借其稳定的性能和可靠性脱颖而出。其高频响应和低功耗特性使其在需要开关频率高、效率要求高的应用场景中表现优异。此外，Diodes（美台）的良好口碑也为其产品质量提供了有力保证。

总结

DDC143TU-7-F是一款功能强大、性能卓越的数字晶体管，凭借其宽泛的电气性能、极低的功耗和便于设计小型化的特性，必将满足现代电子设备对高效、高集成度组件的需求。随着电子行业的不断发展，这种高级别的组件将继续推动科技进步，为消费者带来更高效、更便捷的设备体验。无论是在新产品开发还是在现有系统的升级中，DDC143TU-7-F都是值得信赖的选择。
