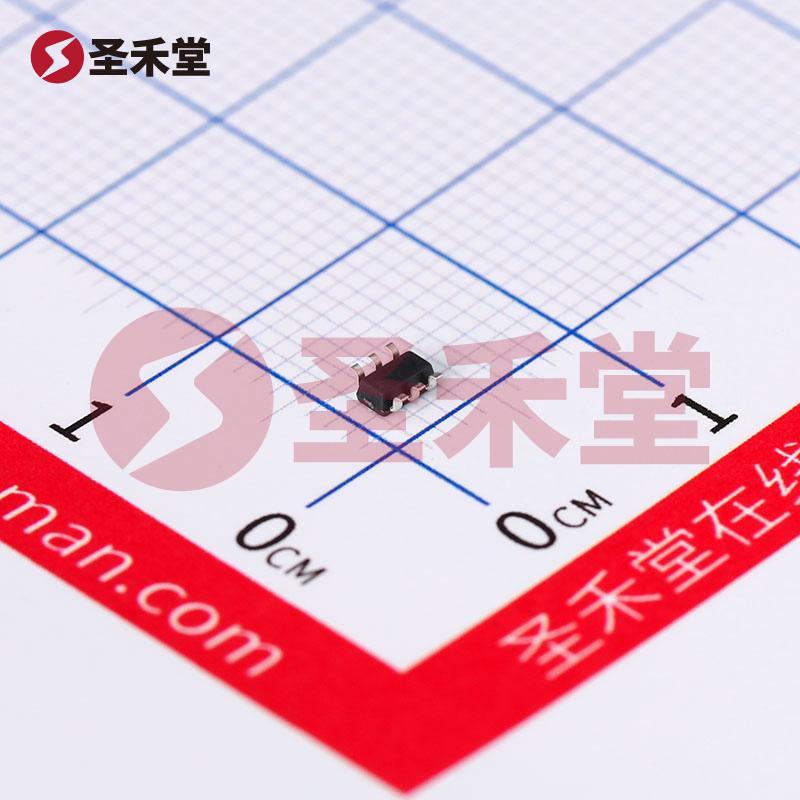

D5V0F4U6SO-7

D5V0F4U6SO-7 产品概述

概述

D5V0F4U6SO-7 是一款高性能的瞬态电压抑制器（TVS），主要用于电源线路保护，特别适用于HDMI等高速信号接口。其设计符合严苛的电气性能要求，具备出色的反向关断和击穿电压特性，能够有效防止过压瞬态对电子设备造成的损害，确保设备的长期可靠运行。

主要参数

• 击穿电压（最小值）: 6V
• 反向关断电压（典型值）: 5.5V
• 箝位电压: 12V @ 1A
• 峰值脉冲电流（10/1000µs）: 3A (8/20µs)
• 类型: 转向装置（轨至轨）
• 单向通道: 4
• 电压 -反向断态（最大）: 5.5V
• 电压 - 击穿（最小值）: 6V
• 不同Ipp时电压 - 箝位（最大值）: 12V
• 电流 - 峰值脉冲（10/1000µs）: 3A（8/20µs）
• 电源线路保护: 是
• 应用领域: HDMI
• 不同频率时电容: 0.5pF @ 1MHz
• 工作温度范围: -65°C ~ 150°C（TJ）
• 安装类型: 表面贴装型
• 封装/外壳: SOT-23-6
• 供应商器件封装: SOT-26

应用场景

D5V0F4U6SO-7 主要应用于需要防护高频信号的电子设备，如HDMI接口、USB接口、网络设备等。由于其极低的电容（0.5pF @ 1MHz），这款TVS能够在保证信号完整性的同时，有效抑制瞬态电压对信号的干扰，非常适合用于快速数据传输的电子产品。

功能特点

1. 高击穿电压: D5V0F4U6SO-7的击穿电压为6V，确保设备在正常工作条件下的稳定性和安全性。
2. 优异的箝位电压: 在1A峰值电流下，其箝位电压为12V，可以迅速吸收激烈的浪涌电流，有效保护后续电路。
3. 快速响应: 此款TVS在8/20μs的快速脉冲条件下能够承受高达3A的瞬时电流，显示出较强的瞬态处理能力。
4. 可靠性强: 其工作温度范围广（-65°C至150°C），适合在多种极端环境中使用，确保产品的可靠性。
5. 表面贴装设计: SOT-26封装使其适配于现代高密度电路板，便于生产和安装。

性能优势

D5V0F4U6SO-7在信号完整性和过压保护之间实现了良好的平衡，适合对电源线路进行精确保护的需求。其极低的输入电容使得它在高速信号传输中几乎不添加任何延迟，保障了数据传输的速度和质量。同时，其优越的温度稳定性和耐冲击性使其在多变的环境中也能保持优良性能，降低了制造成本和维护成本。

结论

总体而言，D5V0F4U6SO-7是一款专为高频信号接口设计的高效瞬态电压抑制器，能够在各种实际应用中提供卓越的保护性能和可靠性。无论是用于HDMI接口，还是其他需要电源线路保护的装置，D5V0F4U6SO-7都体现了电子元件在现代技术应用中的重要性，成为设计工程师和电子产品制造商的优秀选择。
