CUS10S30,H3F

产品概述：CUS10S30（H3F）肖特基二极管

一、引言

CUS10S30（H3F）是一款由东芝（TOSHIBA）生产的高性能肖特基二极管，其设计旨在满足现代电子设备对高效率、低功耗及小型化的要求。该二极管特别适用于广泛的应用领域，包括电源管理、开关电源、变换器以及高频通信等。由于其独特的规格和性能，CUS10S30在市场上提供了卓越的解决方案。

二、基本参数及特性

1. 直流反向耐压（Vr）：

   • CUS10S30的最大直流反向耐压为30V。这一参数使得它能够适应大多数低压直流电源系统，对反向漏电流有良好的抑制，确保在正常工作条件下的安全性。

2. 平均整流电流（Io）：

   • 该二极管的平均整流电流为1A，能够有效处理高电流负载，适用于需要较高电流输出的电路设计。

3. 正向压降（Vf）：

   • 在100mA的工作条件下，CUS10S30的正向压降为230mV，这一低正向压降特性使得其在导通时能有效降低功耗，提高整体电源效率，对于热管理和散热设计也是一项重要的优化。

4. 反向漏电流：

   • 在最大直流反向耐压30V的条件下，二极管的反向泄漏电流达到500µA，较低的泄漏电流使其在待机状态下具有更好的能效，减少对电源的消耗。

5. 高速恢复特性：

   • CUS10S30的恢复时间不超过500ns，特别适用于需要快速开关的应用环境，如开关电源和高频转换电路，能有效提高系统的响应速度和效率。

6. 电容特性：

   • 在1MHz频率下，CUS10S30的电容为135pF（在0V条件下），这一低电容特性使得它十分适合高频信号的处理，减小了信号失真。

7. 工作温度：

   • 该二极管的最高结温可达125°C，广泛适用于各种不同工作环境，能够确保在高温工作条件下的稳定性和可靠性。

8. 封装及安装类型：

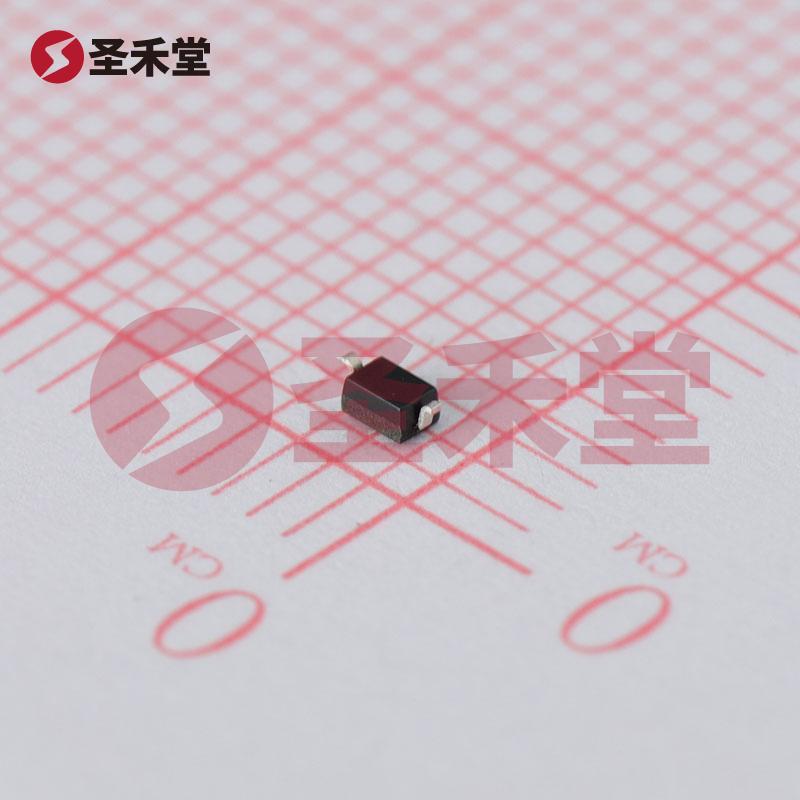

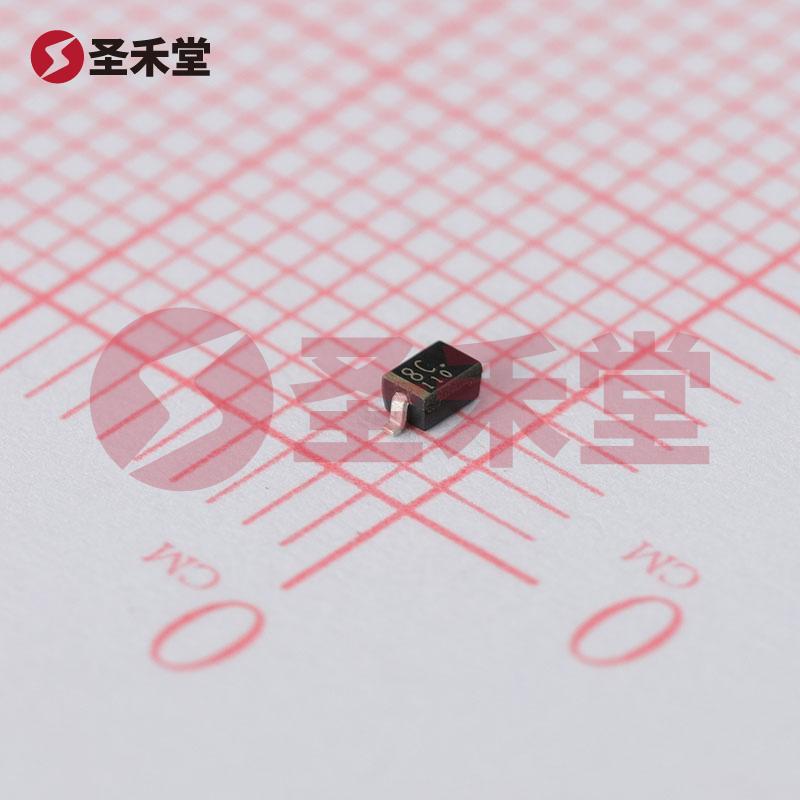

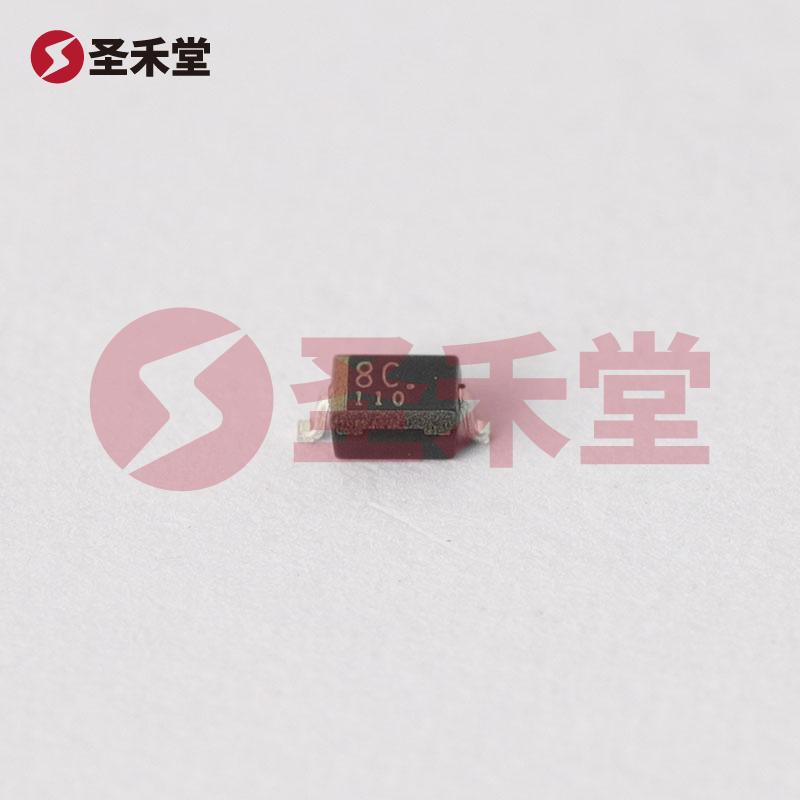

   • CUS10S30的封装类型为表面贴装型，采用SC-76（SOD-323）封装，这种小型封装设计有助于降低PCB布局的占用空间，适合高密度电路板的设计和加工。

三、应用领域

CUS10S30（H3F）肖特基二极管广泛应用于以下几个主要领域：

• 电源管理：用于电源转换器中，以提高能量转换效率，降低功耗。
• 开关电源：在开关电源拓扑中，降低开关损耗并提高转换效率，增加整体系统的稳定性。
• 电动汽车充电器：满足电动汽车高效率充电的需求，确保快速和可靠的充电过程。
• 高频通信设备：应用于RF和微波通信录，优化信号处理和传输的效率。

四、总结

CUS10S30（H3F）肖特基二极管凭借其优越的规格和性能特点，成为众多电子设计和应用中的理想选择。具有低正向压降、低反向漏电流及快速恢复特性，使之在电源管理和高频应用中表现出色。无论是在开关电源、高频通信，还是电动汽车充电器等领域，CUS10S30都能为设计工程师提供高效、可靠的解决方案，提高整体系统性能。
